ネットワーク機器トップ > 製品ラインナップ > FITELnet-Eシリーズ > 設定例 > ISDN回線13 |
|
・WEBブラウザによる設定 |
1.
〔ルータの便利な設定〕の中から〔ISDNダイヤルアップ接続について〕を選び〔同時2箇所接続〕をクリックします。
(1) 1B目 ・「自局電話番号」と「サブアドレス」を入力します。 |
![]() |
---|
(2) 2B目
・2B目についても「自局電話番号」と「サブアドレス」を入力します。 |
![]() |
(3) B1,B2共通
・「着信時の発信者番号(相手の番号)チェック」を「する」にします。 ・「着信時、相手をPPP認証」を「する」にします。 |
![]() |
2.〔ルータの便利な設定〕の中から〔ダイヤルアップ接続用認証用データの複数登録〕を選択します。
・イントラネット接続用に自分のIDとパスワードを登録します。 |
![]() |
3.〔ルータの便利な設定〕の中から〔ダイヤルアップ回線接続先の登録〕を選択します。

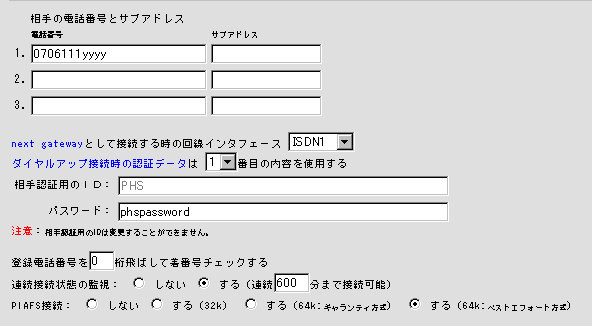

新規登録(PHSアクセス用) ・電話番号にPHSの番号を,「nextgatewayとして接続する時の回線インタフェー ス」で「ISDN1」を選びます。 ・「相手認証用のID」と「パスワード」を入力します。 ここで記入された内容が,PHSでダイヤルアップする際のIDとパスワードに なります。 ・PIAFS接続で「する」を選択します。 (方式はPHSにあわせて選択してください) |
![]() |
新規登録(osakaサイト用)
・電話番号に接続相手の番号を,「nextgatewayとして接続する時の回線イン タフェース」で「ISDN2」を選びます。 ・「相手認証用のID」と「パスワード」を入力します。 ここで記入された内容が,CHAPの認証IDとパスワードになります。 |
![]() |
新規登録(hakataサイト用)
・電話番号に接続相手の番号を,「nextgatewayとして接続する時の回線イン タフェース」で「ISDN2」を選びます。 ・「相手認証用のID」と「パスワード」を入力します。 ここで記入された内容が,CHAPの認証IDとパスワードになります。 |
![]() |
4.〔ルータの便利な設定〕から〔IP RIPスタィック〕を選択します。
・まず1つ目のエントリを削除します。 ・osakaサイト,hakataサイトに対するルート情報を入力します。 |
![]() |
5.〔ルータの詳細設定〕から〔インタフェースの設定〕を選択します。 |
LANインタフェース ・「LANインタフェース」にFITELnetのLAN側IPアドレスとサブネットマスクを入力します。 |
![]() |
WAN#1インタフェース ・「WAN#1インタフェース」で「ブロードキャスト」を選択し, 「インタフェースアドレス」にはFITELnetのLAN側IPアドレスを, 「相手インタフェースアドレス」には,PHSにわりあてるIPアドレスを, 「相手インタフェースサブアドレス」には「255.255.255.255」を入力します。 |
![]() |
WAN#2インタフェース ・「WAN#2インタフェース」の「ブロードキャスト」を選択し,FITELnetのWAN 側IPアドレスとサブネットマスクを入力します。 |
![]() |
6.〔リセット〕 |
![]() |
・FITELnet-E-A(コマンドによる)設定 |
# #回線種別の選択(2B使用) # wan isdn dual # #装置自身のホスト名の設定 # hostname add 1 default=tokyo password=tokyo # #着信を許可するユーザの登録 # name=“ユーザID” key=nc,“ユーザパスワード” # target add name=PHS dial=07061111111 key=nc,phspassword speed=piafs64b host=default target add name=osaka dial=0622221111 key=nc,osaka host=default target add name=hakata dial=0923331111 key=nc,hakata host=default # #自局の回線の情報(発信者番号による認証,IDとパスワードによる認証を行う) # PHS接続用とイントラネット用で電話番号をサブアドレスで分ける。 # isdn dialcheck=on recvcheck=on isdn -1 dial=0312341234*1 isdn -2 dial=0312341234*2 # #IPターゲットの設定 # iptarget add addr=192.168.100.1 name=osaka iptarget add addr=192.168.100.2 name=hakata # #ルート情報の設定 # ipripstatic ipripstatic add dst=192.168.1.0,255.255.255.0 nexthop=192.168.100.1 metric=16\ preference=50 ipripstatic add dst=192.168.2.0,255.255.255.0 nexthop=192.168.100.2 metric=16\ preference=50 # #IPアドレスの設定 # interface lan addr=192.168.0.1,255.255.255.0 broadcast=192.168.0.255 interface isdn1 addr=192.168.0.1 remote=192.168.0.20,255.255.255.255 interface isdn2 addr=192.168.100.254,255.255.255.0 broadcast=192.168.100.255 # #設定の終了 # exit configuration modified. save OK ? (y/n): y please reset#reset Do you want to continue (y/n)?: y |
・FITELnet-E-B(コマンドによる)設定 |
・コマンドによる設定は,
「ダイヤルアップ複数相手接続(2回線同時接続:wan dual)」の「FITELnet-E-B(コマンドによる)設定 」をご参照ください。 |
・FITELnet-E-C(コマンドによる)設定 |
・コマンドによる設定は,
「ダイヤルアップ複数相手接続(2回線同時接続:wan dual)」の「FITELnet-E-C(コマンドによる)設定 」をご参照ください。 |
![]() |
---|
