	4 .FITELnet-Eをアクセスサーバにする（PIAFS,TAの接続）

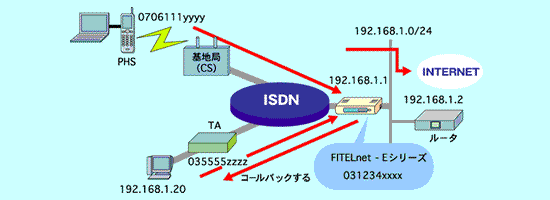

FITELnet-Eをアクセスサーバとして，外出先のPHSやTA端末から接続する例です。
2Bをフルに活用し，PHSやTAを最大20コ登録することができます。
FITELnet-EのLAN側にある他のルータからインターネットへのアクセスも可能です。

・WEBブラウザによる設定

分類	画面名	設定項目		設定例
便利な設定	ISDN回線の接続について	現在の形態		同時2箇所接続
		接続方法		自動接続
		B1	自局電話番号	031234xxxx
			自局サブアドレス	なし
		B2	自局電話番号	031234xxxx
			自局サブアドレス	なし
		B1,B2共通	着信時の発信者番号チェック	する
			着信時のPPP認証	する
	ISDN回線接続先の登録（1件目の例）	相手の電話番号		0706111yyyy
		相手のサブアドレス		なし
		相手認証用のID		PHS
		相手認証用のパスワード		phs
		next gatewayとして接続する時の回線インタフェース		ISDN#1
		登録電話番号を□桁飛ばして着番号チェックする		0
		PIAFS接続		する
		コールバック		しない
	ISDN回線接続先の登録（2件目の例）	相手の電話番号		035555zzzz
		相手のサブアドレス		なし
		相手認証用のID		TA
		相手認証用のパスワード		ta
		next gatewayとして接続する時の回線インタフェース		ISDN#1
		登録電話番号を□桁飛ばして着番号チェックする		0
		PIAFS接続		しない
		コールバック		する（登録している所へする）
	IP RIPスタティック	通信元の指定	IPアドレス	0.0.0.0
			サブネットマスク	0.0.0.0
		中継先の指定	IPアドレス	192.168.1.2
			メトリック	2
			プリファレンス	50
詳細設定	インターフェースの設定	LANインターフェース	インターフェースアドレス	192.168.1.1
			インターフェースサブネットマスク	255.255.255.0
			WAN#1インターフェース	ポイントツーポイント
			相手インタフェースアドレス	192.168.1.10
			相手インタフェースサブネットマスク	255.255.255.255
			WAN#2インタフェース	ポイントツーポイント
			相手インターフェースアドレス	192.168.1.20
			相手インターフェースサブネットマスク	255.255.255.255

・FITELnet-E（コマンドによる）設定

#
#回線種別の選択（2B使用）
#
wan dual
#
#装置自身のホスト名の設定
#
hostname add 1 default=FITELnet-E
#
#着信を許可するユーザの登録（最大20件まで）
# name=“ユーザID” key=nc,“ユーザパスワード”
#
target add name=PHS dial=0706111yyyy host=default key=nc,phs cbmode=server cbmethod=none
cbdeny=ok speed=piafs
target add name=TA dial=035555zzzz host=default key=nc,ta cbmode=server cbmethod=server
cbdeny=no
#
#自局の回線の情報（IDとパスワードによる認証を行う）
#
isdn recvcheck=on multimode=on
isdn -1 dial=031234xxxx
#
#IPアドレスの設定
# remote=“接続してきた相手に割り当てるアドレス”,255.255.255.255
#
interface lan addr=192.168.1.1,255.255.255.0
interface isdn1 remote=192.168.1.10,255.255.255.255
interface isdn2 remote=192.168.1.20,255.255.255.255
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add default=192.168.1.2
#
#設定終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

・PIAFS64kbpsを利用する場合は，targetコマンドで下記のように入力してください。

#
#着信を許可するユーザの登録
#
target add name=PHS dial=0706111yyyy host=default key=nc,phs cbmode=server cbmethod=none
cbdeny=ok speed=piafs64

・PCの設定（ダイヤルアップネットワーク）の際の注意点

PHSで接続する端末は，ユーザ名「PHS」，パスワード「phs」でFITELnet-Eにダイヤルアップ接続します．
ダイヤルアップ接続すると，PHS端末には，IPアドレス「192.168.1.10」もしくは「192.168.1.20」がFITELnet-Eより割り振られます．
