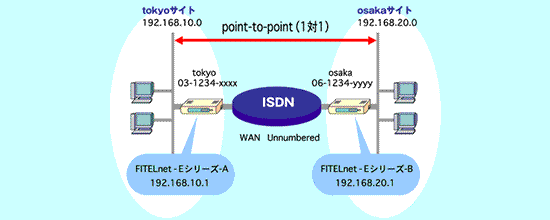

	3 . ダイヤルアップ対向1対1接続

FITELnet-E同士をISDN回線を用いて、point-to-point（1対1）の接続をします。
ISDN発信者番号通知による相手認証機能を使用した例です。

・WEBブラウザによる設定

　＜FITELnet-EシリーズのAの設定＞


1.〔ルータの便利な設定〕の〔ISDN回線の接続について〕を選択します。　・「自局電話番号」を入力します。

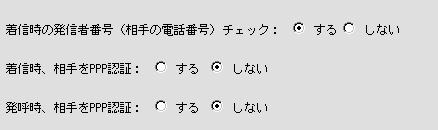

・「着信時の発信者番号（相手の番号）チェック」を「する」にします。

入力内容を確認し、正しければボタンをクリックします。

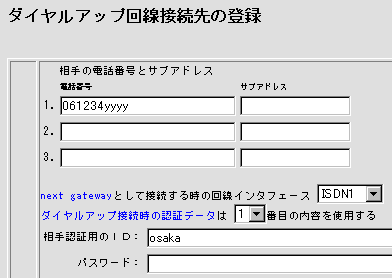

2.〔ルータの便利な設定〕の中から〔ダイヤルアップ回線接続先の登録〕を選択します。新規登録（osakaサイト用）　・電話番号に接続相手の番号を入力します。　・「相手認証用のID」には「osaka」と入力します（任意の文字列でかまいません）。

入力内容を確認し、正しければボタンをクリックします。

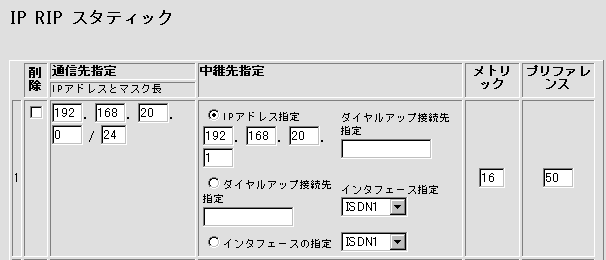

3.〔ルータの便利な設定〕から〔IP RIPスタィック〕を選択します。　・まず1つ目のエントリを削除します。　・osakaサイトに対するルート情報を入力します。

入力内容を確認し、正しければボタンをクリックします。
4.〔ルータの詳細設定〕から〔インタフェースの設定〕を選択します。

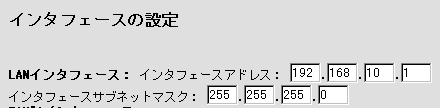

LANインタフェース　・「LANインタフェース」にFITELnetのLAN側IPアドレスとサブネットマスクを入力します。

WAN#1インタフェース　・「WAN#1インタフェース」で「ポイントツーポイント」を選択し，　　「インタフェースアドレス」にはFITELnetのLAN側IPアドレスを，　　「相手インタフェースアドレス」には，接続相手のアドレスを　　「相手インタフェースサブネットマスク」には，接続相手のサブネットマスクを入力します。

入力内容を確認し、正しければボタンをクリックします。
5.〔リセット〕「装置をリセットする」を選択し、ボタンをクリックします。

・FITELnet-E-A（コマンドによる）設定

#
#回線種別の選択
#
wan isdn
#
#接続相手の情報
#
target add name=osaka dial=061234yyyy
#
#自局の回線の情報
#
isdn dialcheck=on -1 dial=031234xxxx target=osaka
#
#IPアドレスの設定
#
interface lan addr=192.168.10.1,255.255.255.0
interface isdn1 addr=192.168.10.1 remote=192.168.20.1,255.255.255.0
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.20.1
#
#設定終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

・FITELnet-E-B（コマンドによる）設定

#
#回線種別の選択
#
wan isdn
#
#接続相手の情報
#
target add name=tokyo dial=031234xxxx
#
#自局の回線の情報
#
isdn dialcheck=on -1 dial=061234yyyy target=tokyo
#
#IPアドレスの設定
#
interface lan addr=192.168.20.1,255.255.255.0
interface isdn1 addr=192.168.20.1 remote=192.168.10.1,255.255.255.0
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.10.1
#
#設定終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y
