設定例

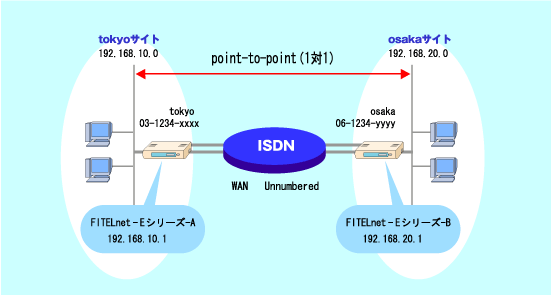

4 . ダイヤルアップ対向1対1接続(2回線同時接続:MP使用)


ダイヤルアップ対向1対1接続(2回線同時接続:MP使用)




・WEBブラウザによる設定
<FITELnet-EシリーズのAの設定>
1. 〔ルータの便利な設定〕の中から〔ISDN回線の接続について〕の〔自動MP接続〕もしくは〔強制MP接続〕を選択します。
〔自動MP接続〕はデータ量により1B〜2B〜1Bと接続する回線数を制御します。 〔強制MP接続〕は接続する時は必ず2Bで接続します。

 ・「自局電話番号」を入力します。

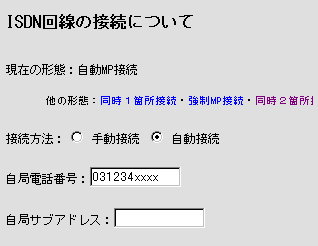

WEB設定画面1-1
・「着信時の発信者番号(相手の番号)チェック」を「する」にします。
WEB設定画面1-2
入力内容を確認し、正しければボタンをクリックします。
2.〔ルータの便利な設定〕の中から〔ダイヤルアップ回線接続先の登録〕を選択します。

新規登録(osakaサイト用)
 ・電話番号に接続相手の番号を入力します。
 ・「相手認証用のID」には「osaka」と入力します(任意の文字列でかまいません)。
WEB設定画面2-1
入力内容を確認し、正しければボタンをクリックします。
3.〔ルータの便利な設定〕から〔IP RIPスタィック〕を選択します。

 ・まず1つ目のエントリを削除します。
 ・osakaサイトに対するルート情報を入力します。
WEB設定画面3
入力内容を確認し、正しければボタンをクリックします。
4.〔ルータの詳細設定〕から〔インタフェースの設定〕を選択します。
LANインタフェース
 ・「LANインタフェース」にFITELnetのLAN側IPアドレスとサブネットマスクを入力します。
WEB設定画面4-1
WAN#1インタフェース
 ・「WAN#1インタフェース」で「ポイントツーポイント」を選択し,
  「インタフェースアドレス」にはFITELnetのLAN側IPアドレスを,
  「相手インタフェースアドレス」には,接続相手のアドレスを
  「相手インタフェースサブネットマスク」には,接続相手のサブネットマスクを入力します。
WEB設定画面4-2
入力内容を確認し、正しければボタンをクリックします。
5.〔リセット〕
「装置をリセットする」を選択し、ボタンをクリックします。
リセット画面


・FITELnet-E-A(コマンドによる)設定
#
#回線種別の選択
#
wan lse (自動MP接続の場合)
wan lsp (強制MP接続の場合)
#
#接続相手の情報
#
target add name=osaka dial=061234yyyy
#
#自局の回線の情報
#
isdn multimode=on dialcheck=on -1 dial=031234xxxx target=osaka
#
#IPアドレスの設定
#
interface lan addr=192.168.10.1,255.255.255.0
interface isdn1 addr=192.168.10.1 remote=192.168.20.1,255.255.255.0
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.20.1
#
#設定終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y


・FITELnet-E-B(コマンドによる)設定
#
#回線種別の選択
#
wan lse (自動MP接続の場合)
wan lsp (強制MP接続の場合)
#
#接続相手の情報
#
target add name=tokyo dial=031234xxxx
#
#自局の回線の情報
#
isdn multimode=on dialcheck=on -1 dial=061234yyyy target=tokyo
#
#IPアドレスの設定
#
interface lan addr=192.168.20.1,255.255.255.0
interface isdn1 addr=192.168.20.1 remote=192.168.10.1,255.255.255.0
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.10.1
#
#設定終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y
