設定例


5 . ダイヤルアップ複数相手接続

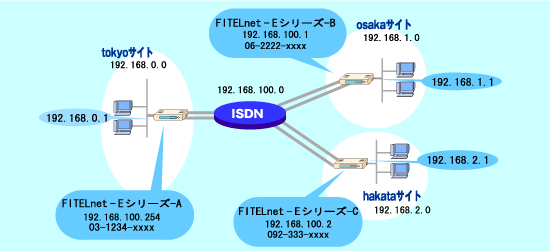

ダイヤルアップ複数相手接続




・WEBブラウザによる設定
<FITELnet-EシリーズのAの設定>
1. 〔ルータの便利な設定〕の中から〔ISDN回線の接続について〕を選びます。

 ・「自局電話番号」を入力します。
WEB設定画面1

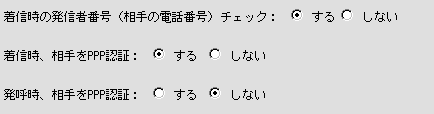

 ・「着信時の発信者番号(相手の番号)チェック」を「する」にします。  ・「着信時、相手をPPP認証」を「する」にします。
WEB設定画面1-2
入力内容を確認し、正しければボタンをクリックします。
2.〔ルータの便利な設定〕の中から〔ダイヤルアップ接続用認証用データの複数登録〕を選択します。

 ・イントラネット接続用に自分のIDとパスワードを登録します。
WEB設定画面2
入力内容を確認し、正しければボタンをクリックします。
3.〔ルータの便利な設定〕の中から〔ダイヤルアップ回線接続先の登録〕を選択します。

新規登録(osakaサイト用)
 ・電話番号に接続相手の番号を,「nextgatewayとして接続する時の回線イン タフェース」で「ISDN2」を選びます。
 ・「相手認証用のID」と「パスワード」を入力します。 ここで記入された内容が,CHAPの認証IDとパスワードになります。
WEB設定画面3-1
新規登録(hakataサイト用)
 ・電話番号に接続相手の番号を,「nextgatewayとして接続する時の回線イン タフェース」で「ISDN2」を選びます。
 ・「相手認証用のID」と「パスワード」を入力します。 ここで記入された内容が,CHAPの認証IDとパスワードになります。
WEB設定画面3-2
入力内容を確認し、正しければボタンをクリックします。
4.〔ルータの便利な設定〕から〔IP RIPスタィック〕を選択します。

 ・まず1つ目のエントリを削除します。
 ・osakaサイト,hakataサイトに対するルート情報を入力します。
WEB設定画面4
入力内容を確認し、正しければボタンをクリックします。
5.〔ルータの詳細設定〕から〔インタフェースの設定〕を選択します。
LANインタフェース
 ・「LANインタフェース」にFITELnetのLAN側IPアドレスとサブネットマスクを入力します。
WEB設定画面5-1
WAN#1インタフェース
 ・「WAN#1インタフェース」の「ブロードキャスト」を選択し,FITELnetのWAN側IPアドレスとサブネットマスクを入力します。
WEB設定画面5-2
入力内容を確認し、正しければボタンをクリックします。
6.〔リセット〕
「装置をリセットする」を選択し、ボタンをクリックします。
リセット画面


・FITELnet-E-A(コマンドによる)設定
#
#回線種別の選択
#
wan isdn
#
#装置自身のホスト名の設定
#
hostname add 1 default=tokyo password=tokyo
#
#着信を許可するユーザの登録
# name=“ユーザID” key=nc,“ユーザパスワード”
#
target add name=osaka dial=062222xxxx key=nc,osaka host=default
target add name=hakata dial=092333xxxx key=nc,hakata host=default
#
#自局の回線の情報(発信者番号による認証,IDとパスワードによる認証を行う)
#
isdn dialcheck=on recvcheck=on
isdn -1 dial=031234xxxx
#
#IPターゲットの設定
#
iptarget add addr=192.168.100.1 name=osaka
iptarget add addr=192.168.100.2 name=hakata
#
#ルート情報の設定
#
ipripstatic add dst=192.168.1.0,255.255.255.0 nexthop=192.168.100.1 metric=16 preference=50
ipripstatic add dst=192.168.2.0,255.255.255.0 nexthop=192.168.100.2 metric=16 preference=50
#
#IPアドレスの設定
#
interface ip lan addr=192.52.134.120,255.255.255.0 broadcast=192.52.134.255
interface ip isdn1 addr=192.168.100.254,255.255.255.0 broadcast=192.168.100.255
#
#設定の終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y
