・WEBブラウザによる設定 |
<FITELnet-EシリーズのAの設定>

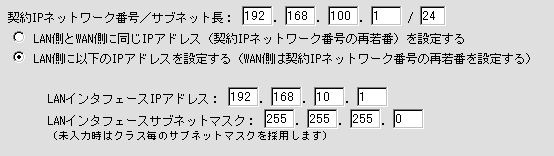

1. 〔ルータの便利な設定〕の中から〔専用線接続の登録変更 〕を選択します。 ・回線速度を選択します。 |
|||||||
![]() |
|||||||
---|---|---|---|---|---|---|---|
・契約IPネットワーク番号/サブネット長にLAN側のネットワークアドレスを設定します。 ・「LAN側に以下のIPアドレスを設定する」にチェックし,LAN側のIPアドレスを設定します。 |
|||||||
![]() |
|||||||
メモ
・本設定では以下の設定が同時に行われます。
|
|||||||

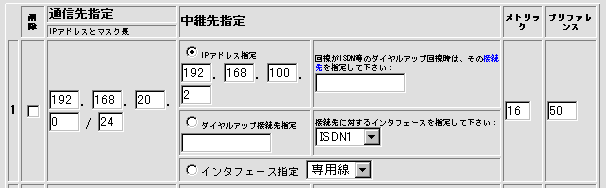

2. [便利な設定]の[IP RIPスタティック]で,既存のテーブルを変更し,接続相手に対するルート情報を入力します。 | |||||||
![]() |
|||||||
3.

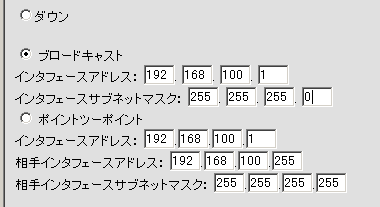

[詳細設定]の中から[インタフェースの設定]を選択します。 ・「ブロードキャスト」にチェックし,WAN側のアドレスとサブネットマスクを設定します。 |
|||||||
![]() |
|||||||
4.[ルータの便利な設定]の中から[NAT機能]を選択し、NAT機能を「OFF」にします。 | |||||||
![]() |
|||||||
5.〔リセット〕 | |||||||
![]() |
|
# #回線種別の選択(64kbpsを利用する場合は、wan hsd とする) # wan hsd 128 # #ルート情報の設定 # ipripstatic delete all ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2 metric=16 preference=50 # #IPアドレスの設定 # interface ip lan addr=192.168.10.1,255.255.255.0 interface ip hsd addr=192.168.100.1,255.255.255.0 interface ip isdn1 down # #NAT機能をOFFにする # nat off # #DHCPサーバ機能を使用しない # dhcpserver off # #設定の終了 # exit configuration modified. save OK ? (y/n): y please reset#reset Do you want to continue (y/n)?: y |
|
# #回線種別の選択(64kbpsを利用する場合は、wan hsd とする) # wan hsd 128 # #ルート情報の設定 # ipripstatic delete all ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.100.1 metric=16 preference=50 # #IPアドレスの設定 # interface ip lan addr=192.168.20.1,255.255.255.0 interface ip hsd addr=192.168.100.2,255.255.255.0 interface ip isdn1 down # #NAT機能をOFFにする # nat off # #DHCPサーバ機能を使用しない # dhcpserver off # #設定の終了 # exit configuration modified. save OK ? (y/n): y please reset#reset Do you want to continue (y/n)?: y |
![]() |
---|
