| 4.センタ（IP固定），拠点（フレッツISDN回線、IP不定） |
| センタ側 | 200.200.200.1 |
| 拠点側 | 指定なし |
＜設定条件＞

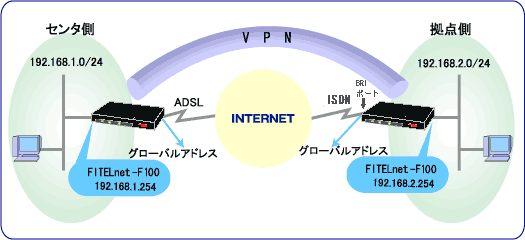

設定環境は図のとおり
| 拠点側ISDN | 月額定額制課金（常時接続） |
| IPsecの対象とする中継パケット | 192.168.1.0/24 ⇔ 192.168.2.0/24 |
| IPsec Phase1ポリシー | モード ･･･ Aggressiveモード 認証方式 ･･･ 事前共有鍵方式 暗号化方式 ･･･ DES ハッシュ方式 ･･･ MD5 |
| IPsec Phase2ポリシー | 暗号化方式 ･･･ DES ハッシュ方式 ･･･ MD5 IPsec SA確立契機 ･･･ 常にSAを確立する（拠点側のみ設定） |
! ! ! LAN側IPアドレスを設定します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ! ! ! PPPoEの各種設定をします。 ! Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz Router(config-if pppoe 1)# pppoe type host ※１ Router(config-if pppoe 1)# ip address 200.200.200.1 ※２ ! ! ! NAT+の設定をします。 ! Router(config-if pppoe 1)# ip nat inside source list 1 interface Router(config-if pppoe 1)# exit ! ! ! access-list に、NAT+変換前アドレス（LAN側アドレス）を登録します。 ! Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255 ! ! ! デフォルトルートをPPPoE1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! VPN動作モードを指定します。 ! Router(config)# vpn enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# negotiation-mode aggressive ! アグレッシブモード Router(config-isakmp)# authentication prekey ! 認証方式に共有キーを使用 Router(config-isakmp)# encryption des ! 暗号方式の指定 Router(config-isakmp)# hash md5 ! ハッシュ方式の指定 Router(config-isakmp)# key ascii SECRET-VPN ! 対向の拠点側F100と共通のキー（文字列）を設定 Router(config-isakmp)# peer-identity host REMOTE ! 対向の拠点側F100が通知してくる名称（この例ではuserfqdn名） Router(config-isakmp)# idtype-pre userfqdn ! 名称のフォーマットタイプ Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-DES-MD5 esp-des esp-md5-hmac ! 名称は任意 暗号方式 ハッシュ方式 ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 ! 暗号化 送信元IPアドレス 送信先IPアドレス Router(config)# ipsec access-list 64 bypass ip any any ! 暗号化せず通過 Router(config)# crypto map KYOTEN 1 ! マップ名は任意 Router(config-crypto-map)# match address 1 ! IPsecアクセスリスト番号 Router(config-crypto-map)# set peer host REMOTE ! 対向の拠点側F100が通知してくる名称（この例ではuserfqdn名） Router(config-crypto-map)# set transform-set P2-DES-MD5 ! Phase2ポリシーとの関連付け Router(config-crypto-map)# exit Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map KYOTEN ! マップ（VPNセレクタ）との関連付け Router(config-if pppoe 1)# exit Router(config)# end ! ! !設定を保存 ! Router# save SIDE-A.cfg % saving working-config % finished saving |
※１：OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる 契約の場合は、"pppoe type lan"と設定します。 ※２：OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる 契約の場合は、指定されたIPアドレスに+1したアドレスを設定します。 例えば、200.200.200.48/29 を割り当てられた場合は、"200.200.200.49"を設定します。 また、割り当てられた複数アドレスを、PPPoE のインターフェースでしか使用しない場合は、網と FITELnet-F100 との間で輻輳を防止するために、未使用のアドレスはフィルタリングしておいて下 さい。 前出の例の場合ですと、 Router(config)# access-list 100 permit ip any 200.200.200.49 0.0.0.0 Router(config)# access-list 100 deny ip any 200.200.200.48 0.0.0.7 Router(config-if pppoe 1)# ip access-group 100 in のように設定します。 |
! ! ! LAN側IPアドレスを設定します（基本設定の１を参照）。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! BRIインタフェース設定モードに移行します。 ! Router(config)# interface bri 1 Router(config-if bri 1)# Router(config-if bri 1)# calling idle-timeout off ! F100のデフォルト値では、ISDN回線でのダイヤルアップ時に無通信時間が60秒 ! をこえると、ダイヤルアップを切断します ! その機能を停止させます Router(config-if bri 1)# exit ! ! ! dialerインタフェース設定モードに移行します。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# ! ! ! dialerの各種設定をします。 ! Router(config-if dialer 1)# dialer flets ! フレッツISDNを使用します Router(config-if dialer 1)# dialer map name A-Provider 1492 ! 任意の名称 発呼先電話番号 Router(config-if dialer 1)# dialer interface bri 1 ! ダイヤルアップ接続にISDN回線を使用 Router(config-if dialer 1)# forced disconnect time off ! F100のデフォルト値では、ISDN回線にて連続通信時間が10時間を越えると ! 強制的にダイヤルアップ接続を切断します ! その機能を停止させます Router(config-if dialer 1)# exit ! ! ! デフォルトルートをdialer 1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1 ! ! ! プロバイダ接続用のIDとパスワードを設定します。 ! Router(config)# ppp hostname fitelF100 password fitelnet ! 接続相手に送信する、認証用ユーザ名、パスワードを設定 ! ! NAT+の設定をします。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# ip nat inside source list 1 interface Router(config-if dialer 1)# exit ! ! ! access-list に、NAT+変換前アドレスを登録します。 ! Router(config)# access-list 1 permit any ! ! ProxyDNS機能の設定をします。 ! Router(config)# proxydns mode v4 ! ! ! VPN動作モードを指定します。 ! Router(config)# vpn enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption des Router(config-isakmp)# hash md5 Router(config-isakmp)# key ascii SECRET-VPN Router(config-isakmp)# my-identity REMOTE ! 自分の名称の設定（この例ではuserfqdn名） Router(config-isakmp)# peer-identity address 200.200.200.1 ! 対向のセンター側F100のグローバルアドレス Router(config-isakmp)# idtype-pre userfqdn ! 名称のフォーマットタイプ Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-DES-MD5 esp-des esp-md5-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 1 ipsec ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255 Router(config)# ipsec access-list 64 bypass ip any any Router(config)# crypto map CENTER 1 Router(config-crypto-map)# match address 1 Router(config-crypto-map)# set peer address 200.200.200.1 ! 対向のセンター側F100のグローバルアドレス Router(config-crypto-map)# set transform-set P2-DES-MD5 Router(config-crypto-map)# set security-association always-up ! 常にSAを確立 Router(config-crypto-map)# exit Router(config)# interface dialer 1 Router(config-if dialer 1)# crypto map CENTER Router(config-if dialer 1)# exit Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y |
|
