設定例



1．F100単体で冗長、メイン、バックアップ回線共に暗号化 　

※F100をF1000に置き換えても運用できます

・A拠点側F100は単体で回線冗長を行い、PPPoE(IPアドレス不定)を2セッション使用します。
　なお、PPPoEの1〜4は物理ポートEWAN1、PPPoE5のみ物理ポートEWAN2を使用します。
　また、PPPoE1と4を使用した設定も可能です。(物理ポートEWAN1を共有)

・A拠点側F100はメイン経路のみ経路監視を行います。
　(経路監視にはICMP(Ping)のKeepaliveを使用)

・メイン経路、バックアップ経路の切り替えはA拠点側F100が自動的に行い、メイン経路復旧後の
　切り戻しもA拠点側F100が自動的に行います。
　※Keepaliveによりメイン経路の障害時にそのSAを消去します。バックアップ経路は設定の関連
　　付けがされているPPPoE5が自動的にnexthopに設定されます。

・IPsecはアグレッシブモードのためB拠点側契機のVPNは張れません。そのため、A拠点側での
　IPsec設定にてSAの常時維持を行います。

・B拠点側2台のF100の経路制御用に別途L3スイッチ等を使用します。
　F1000を２台利用する場合は、VRRP機能を使うことにより、L3SW不要の構成とすることができます。
　設定例はこちら。

・B拠点側のF100-CはSAの確立を契機として到達可能となった経路情報をLAN側に広告(sa-upルート
　機能とRIP)します。
　B拠点側の経路制御はL3SWがメトリック値をもとに判断します。

・回線障害時の切り替えには平均で30秒ほどかかります。
　(Keepaliveの送信間隔が初期値で60秒に設定されているためです)
　(Keepaliveに関する設定は「alive」コマンドを参照)

※この設定例での2つのSA(経路)はActive-Standbyです
　（常時2つのSAをActive-Activeで使用する設定例はこちら）




＜プロバイダより割り振られたアドレス（アドレスは一例です）＞

A拠点側F100 PPPoE1 指定なし
A拠点側F100 PPPoE5 指定なし
B拠点側F100-B 200.200.200.200
B拠点側F100-C 100.100.100.100



＜設定条件＞

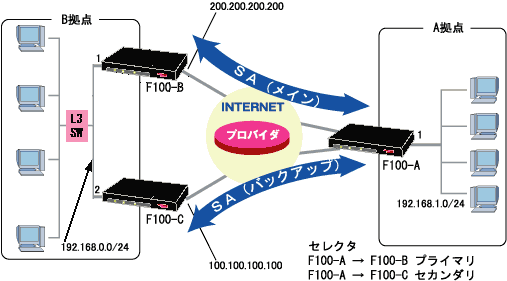

設定環境は図のとおり

IPsecの対象とする中継パケット any ⇔ 192.168.1.0/24
※B拠点側L3SWの背後の別セグメントからもVPN可能
A拠点側 F100(LAN側) 192.168.1.1
B拠点側（メイン） F100(LAN側) 192.168.0.1
B拠点側（バックアップ） F100(LAN側) 192.168.0.2
IPsec Phase1ポリシー モード ･･･ Aggressiveモード
認証方式 ･･･ 事前共有鍵方式
暗号化方式 ･･･ 3DES
ハッシュ方式 ･･･ MD5
IPsec Phase2ポリシー 暗号化方式 ･･･ 3DES
ハッシュ方式 ･･･ MD5
IPsec SA確立契機 ･･･ 常にSAを確立する
　　　　　　　　　　（A拠点側メイン経路のみ設定）
L3SWの設定 ・rip(Ver2)を受信
・192.168.1.0/24へのスタティックルートをF100-Bに設定
スタティックの優先度は、ripよりも低くして下さい。



＜コマンドによる設定＞（!の行はコメントです。実際に入力する必要はありません）

A拠点 FITELnet-F100-Aの設定
この設定を適用したい方は
!
Router> enable
Enter password: super ←パスワードを入力します。（実際は表示されない）

Router#
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map MAIN
Router(config-if pppoe 1)# exit
!
!
! PPPoE5インタフェース（バックアップ用）設定モードに移行します。
!
Router(config)# interface pppoe 5
Router(config-if pppoe 5)# pppoe server B-Provider
Router(config-if pppoe 5)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 5)# pppoe type host
Router(config-if pppoe 5)# crypto map BACKUP
Router(config-if pppoe 5)# exit
!
!
! デフォルトルートをPPPoE１に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!               メイン側で通信する場合の、センターのメイン側のpeerへのルートと、IPsec通信対象ネット
!               ワークへのルートとなります。バックアップ時には、PPPoE5側に向けたセンターのバック
!               アップ側のpeerへのルートと、IPsec通信対象ネットワークへのルートが自動的に登録されます。
!
!
! 暗号化を使用する設定します。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 any
!               B拠点側LANのネットワークアドレスを任意
!                 →L3SWの内側のネットワークを問わない
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# ipsec transform-set P2-3DES-MD5 esp-3des esp-md5-hmac
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption 3des
Router(config-isakmp)# hash md5
Router(config-isakmp)# keepalive icmp
!                      メイン側に関しては always-send オプションを付けなくても、always-send 相当の
!                      動きになります（always-send オプションを付けても問題ありません）。
Router(config-isakmp)# keepalive-icmp peer-address 192.168.0.1
Router(config-isakmp)# keepalive-icmp source-interface lan 1
Router(config-isakmp)# keepalive-icmp redundancy interface pppoe 1 *1
!                                        IPsec冗長機能使用時にICMPのkeepaliveにて監視
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# my-identity F100MAIN
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 200.200.200.200
Router(config-isakmp)# exit
!
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption 3des
Router(config-isakmp)# hash md5
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# my-identity F100BACKUP
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 100.100.100.100
Router(config-isakmp)# exit
!
Router(config)#crypto map MAIN 1
Router(config-crypto-map)# match address 1 1st
!                                             IPsec冗長機能のメインSAを指定
Router(config-crypto-map)# set peer address 200.200.200.200
Router(config-crypto-map)# set security-association always-up
Router(config-crypto-map)# set transform-set P2-3DES-MD5
Router(config-crypto-map)# exit
!
Router(config)#crypto map BACKUP 2 *2
Router(config-crypto-map)# match address 1 2nd
!                                             IPsec冗長機能のバックアップSAを指定
Router(config-crypto-map)# set peer address 100.100.100.100
Router(config-crypto-map)# set security-association always-up *3
Router(config-crypto-map)# set transform-set P2-3DES-MD5
Router(config-crypto-map)# set redundancy delete-message-send
!                                           メインSAの復帰時にバックアップSAを削除
Router(config-crypto-map)# exit
!
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving

*1：メイン側が pppoe 1 ではなく、ewan 1 でアドレスをマニュアル設定して
　　いる場合は、次のように設定します。
　keepalive-icmp redundancy interface ewan 1
　keepalive-icmp redundancy address <メイン側の nexthop のアドレス>
*2：バックアップ側が pppoe 5 ではなく、ewan 2 でアドレスをマニュアル設定して
　　いる場合は、バックアップ側の crypto map に次の設定も必要になります。
　set redundancy address <バックアップ側の nexthop のアドレス>
*3：FITELnet-F100の場合、V01.07以降のファームウェアで設定できます。
　　FITELnet-F1000は、最初のファームウェアV01.00から設定できます。
　　この設定により、バックアップ通信に切り替わった場合でも、常にSAを
　　確立した状態を維持できるようになり、センター契機の通信にも対応できます。



B拠点 FITELnet-F100-Bの設定

!
ip route 0.0.0.0 0.0.0.0 pppoe 1
!
access-list 1 permit 192.168.0.0 0.0.0.255
!
vpn enable
vpnlog enable
!
ipsec access-list 1 ipsec ip any 192.168.1.0 0.0.0.255
ipsec access-list 64 bypass ip any any
ipsec transform-set P2-3DES-MD5 esp-3des esp-md5-hmac
!
interface lan 1
 ip address 192.168.0.1 255.255.255.0
exit
!
interface pppoe 1
 crypto map MAIN
 ip address 200.200.200.200
 ip nat inside source list 1 interface
 pppoe server A-Provider
 pppoe account e1111111@xxx.ne.jp abcd123
 pppoe type host
exit
!
crypto isakmp policy 1
 authentication prekey
 encryption 3des
 hash md5
 key ascii mucho
 negotiation-mode aggressive
 peer-identity host F100MAIN
exit
!
crypto map MAIN 1
 match address 1
 set peer host F100MAIN
 set transform-set P2-3DES-MD5
exit
!
!
end




B拠点 FITELnet-F100-Cの設定

!
ip route 0.0.0.0 0.0.0.0 pppoe 1
!
access-list 1 permit 192.168.0.0 0.0.0.255
!
vpn enable
vpnlog enable
!
ipsec access-list 1 ipsec ip any 192.168.1.0 0.0.0.255
ipsec access-list 64 bypass ip any any
ipsec transform-set P2-3DES-MD5 esp-3des esp-md5-hmac
!
interface lan 1
 ip address 192.168.0.2 255.255.255.0
exit
!
interface pppoe 1
 crypto map BACKUP
 ip address 100.100.100.100
 ip nat inside source list 1 interface
 pppoe server B-Provider
 pppoe account e222222@xxx.ne.jp abcd345
 pppoe type host
exit
!
crypto isakmp policy 1
 authentication prekey
 encryption 3des
 hash md5
 key ascii mucho
 negotiation-mode aggressive
 peer-identity host F100BACKUP
exit
!
crypto map BACKUP 1
 match address 1
 set peer host F100BACKUP
 set transform-set P2-3DES-MD5
 sa-up route interface pppoe 1 *4
!            SAの確立を契機としてA拠点側LAN(192.168.1.0/24)へのルート情報を登録し、
!            nexthopをpppoe1とする
exit
!
router rip
 network lan 1
!        ripを使用するインタフェース指定
 timers basic 30 90 120
!             定期送信間隔
!                経路情報を削除するまでの時間
!                   経路情報を一時到達不能にするまでの時間
 version 2
exit
!
end

*4： pppoe 1 ではなく、ewan 1 でアドレスをマニュアル設定している場合は、
　　次のように設定します。
　sa-up route address <nexthop のアドレス>
