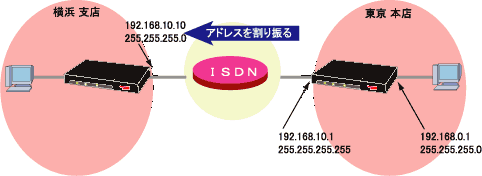

| 2．ダイヤルアップ接続（アドレスを振り出す） |
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレスサブネットマスク | 192.168.0.1 255.255.255.0 |
設定例1を参照 |
| dialerインタフェース | dialインタフェース設定モード | dialer map | 接続相手の名称 | yokohama | usernameのIDと同じにする |
| 接続相手の電話番号 | 0456667777 | ||||
| dialer interface | dialerが使用するインタフェース | bri 1 | |||
| ppp authentication | 認証方法 | pap | |||
| デフォルトルート | 基本設定モード | ip route | デフォルトルートをdialer1にする | ip route | |
| ProxyDNS機能 | 基本設定モード | proxydns mode | IPv4のProxyDNS機能を使用する | v4 | |
| 認証 | 基本設定モード | username | 接続相手認証用のIDとパスワード | yokohama shiten |
|
| ppp hostname | 接続認証用の自身のIDとパスワード | tokyo honten |
＜WEB設定の例＞（東京本店のFITELnet-F100）
| 設定画面 | 設定項目 | 設定値 | 備考 | |
|---|---|---|---|---|
| インタフェース設定 | LAN側設定 | LAN側IPアドレス | 192.168.0.1 | |
| サブネットマスク | 255.255.255.0 | |||
| DHCPサーバ機能 | 使用しない | |||
| 【送信】 | 送信ボタンを押します | |||
| ルーティングプロトコルの設定 | スタティックルーティング | 通信先指定 | 0.0.0.0/0 | |
| 中継先指定 | ||||
| インタフェース指定 | DIALER1 | |||
| 【送信】 | 送信ボタンを押します | |||
| 各種機能 | 簡易DNS | 簡易DNS機能 | IPv4のみ | |
| 【送信】 | 送信ボタンを押します | |||
| ダイヤルアップ関連 | 自身の認証IDとパスワードの登録 | 認証ID | tokyo | IDは一例です |
| パスワード | honten | パスワードは一例です | ||
| 【送信】 | 送信ボタンを押します | |||
| 接続先の認証IDとパスワードの登録 | 認証ID | yokohama | IDは一例です | |
| パスワード | shiten | パスワードは一例です | ||
| 【送信】 | 送信ボタンを押します | |||
| ダイヤルアップ回線接続先の登録 ダイヤラー1の設定 |
自局のIPアドレス | 192.168.10.1/32 | ||
| 接続相手のIPアドレス | 192.168.10.10 | |||
| 接続相手の名称 | yokohama | |||
| 認証プロトコル | pap | |||
| 接続相手の電話番号 | 0456667777 | |||
| 【送信】 | 送信ボタンを押します | |||
| ISDNに関する設定 | 発信時の無通信監視時間 | 監視する 60 |
||
| 【送信】 | 送信ボタンを押します | |||
| 装置の再起動 | 装置の再起動をする | 【送信】 | ※ | |
| この設定を適用したい方は |
! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! BRIインタフェースの設定をします。 ! Router(config)# interface bri 1 Router(config-if bri 1)# calling idle-timeout 60 Router(config-if bri 1)# exit ! ! ! dialerの各種設定をします。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# ip address 192.168.10.1 255.255.255.255 Router(config-if dialer 1)# ppp authentication pap Router(config-if dialer 1)# dialer map ip 192.168.10.10 name yokohama 0456667777 ! 相手に振り出すアドレスを設定します。 ! 相手をPPPで認証する場合、nameには相手のIDを設定します。 Router(config-if dialer 1)# dialer interface bri 1 Router(config-if dialer 1)# exit ! ! ! デフォルトルートをdialer 1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1 ! ! ! 接続相手を認証する場合のIDとパスワードを設定します。 ! Router(config)# username yokohama password shiten ! このIDをdialer mapのnameとして設定する必要があります。 ! ! ! 自身が認証される場合のIDとパスワードを設定します。 ! Router(config)# ppp hostname tokyo password honten ! ! ! ProxyDNS機能の設定をします。 ! Router(config)# proxydns mode v4 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y |
| この設定を適用したい方は |
! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! BRIインタフェースの設定をします。 ! Router(config)# interface bri 1 Router(config-if bri 1)# calling idle-timeout 60 Router(config-if bri 1)# exit ! ! ! dialerの各種設定をします。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# ip address negotiated Router(config-if dialer 1)# ppp authentication pap Router(config-if dialer 1)# dialer map name tokyo 0366667777 Router(config-if dialer 1)# dialer interface bri 1 Router(config-if dialer 1)# exit ! ! ! デフォルトルートをdialer 1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1 ! ! ! 接続相手を認証する場合のIDとパスワードを設定します。 ! Router(config)# username tokyo password honten ! ! ! 自身が認証される場合のIDとパスワードを設定します。 ! Router(config)# ppp hostname yokohama password shiten ! ! ! ProxyDNS機能の設定をします。 ! Router(config)# proxydns mode v4 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y |
