| 4.F100（F1000）とWindowsXPでIPsec通信をする センタ（IP固定），Windows XP（IP固定） |
| ※弊社で接続確認した例になります。 接続性の保障やWinXP側の設定につきましては、弊社でサポートいたしかねます旨ご承知ください。 |
＜プロバイダより割り振られたアドレス（アドレスは一例です）＞
| センタ側 | 200.200.200.1 |
| Windows XP側 | 210.210.210.100 |
＜設定条件＞

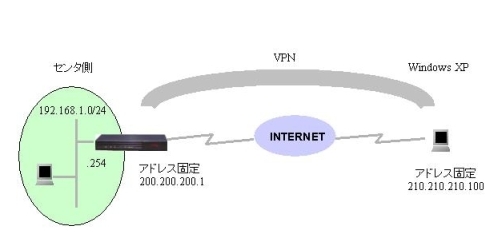

設定環境は図のとおり
| IPsecの対象とする中継パケット | 192.168.1.0/24 ⇔ 210.210.210.100 |
| IPsec Phase1ポリシー | モード ･･･ Mainモード 認証方式 ･･･ 事前共有鍵方式 暗号化方式 ･･･ 3DES ハッシュ方式 ･･･ MD5 Diffie-Hellman ･･･ Group2 |
| IPsec Phase2ポリシー | 暗号化方式 ･･･ 3DES ハッシュ方式 ･･･ MD5 |
! ! ! LAN側IPアドレスを設定します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） ! ! 基本設定モードに移行します。 ! Router# Router# configure terminal Router(config)# ! ! LAN1インタフェース設定モードに移行します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ! ! ! PPPoEの各種設定をします。 ! Router(config-if pppoe 1)# pppoe server FLETS ! サーバ名称は任意 Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz ! アカウントID パスワード Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# ip address 200.200.200.1 ! ! ! NAT+の設定をします。 ! Router(config-if pppoe 1)# ip nat inside source list 1 interface ! インタフェース（PPPoE）のIPアドレスでNAT+ ! 変換 Router(config-if pppoe 1)# exit ! ! ! access-list に、NAT+変換前アドレス（LAN側アドレス）を登録します。 ! Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255 ! ! ! デフォルトルートをPPPoE1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! VPN動作モードを指定します。 ! Router(config)# vpn enable ! ! VPNログを設定します。 ! Router(config)# vpnlog enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# negotiation-mode main ! WindowsXPはメインモードのみサポート Router(config-isakmp)# authentication prekey ! 共通鍵方式 Router(config-isakmp)# encryption 3des Router(config-isakmp)# hash md5 Router(config-isakmp)# group 2 ! WindowsXPの初期設定値に合わせます Router(config-isakmp)# key ascii SECRET-VPN ! 対向のWindowsXPと共通のキー（文字列）を設定 Router(config-isakmp)# peer-identity address 210.210.210.100 ! 対向のWindowsXPのグローバルアドレス Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-3DES-MD5 esp-3des esp-md5-hmac ! 名称は任意 暗号方式 ハッシュ方式 ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 210.210.210.100 0.0.0.0 ! 暗号化 送信元IPアドレス 送信先IPアドレス ! 送信先IPアドレスが単一IPアドレスであることがポイントです Router(config)# ipsec access-list 64 bypass ip any any ! 暗号化せず通過 Router(config)# crypto map WinXP 1 ! マップ名は任意 Router(config-crypto-map)# match address 1 ! IPsecアクセスリスト番号 Router(config-crypto-map)# set peer address 210.210.210.100 ! WindowsXPのグローバルアドレス Router(config-crypto-map)# set transform-set P2-3DES-MD5 ! Phase2ポリシーとの関連付け Router(config-crypto-map)# exit Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map WinXP ! マップ（VPNセレクタ）との関連付け Router(config-if pppoe 1)# exit Router(config)# end Router# save SIDE-*.cfg ←*には、保存したい面に応じて、A・Bのどちらかを入れる % saving working-config % finished saving |
※ WindowsXPは固定IPアドレスであること

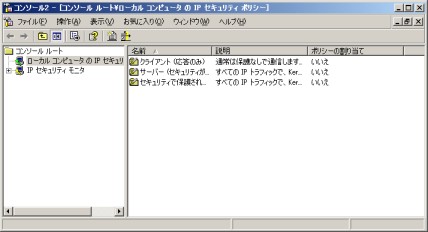

1. MMC(Microsoft Management Console)を起動します
「スタート」ボタン→「ファイル名を指定して実行」から"mmc"と入力します。
2. 「ファイル」→「スナップインの追加と削除」から次のスナップインを追加
・IPセキュリティポリシーの管理
・IPセキュリティモニタ（インストールしなくともIPsec通信に影響はありません）
|
3a.「操作」→「IPフィルタ一覧とフィルタ操作の管理」からフィルタの作成
「IPフィルタ一覧の管理」タブにてIPフィルタを追加します。
※このフィルタは送信方向と受信方向の2種類必要です
IPフィルタウィザードでは次の設定を行います。（名前は任意）
to F100（送信方向）
・IPトラフィックの発信元 このコンピュータ
・IPトラフィックの宛先 192.168.1.0/24
・IPプロトコルの種類 任意
・プロパティを編集する チェックします
・ミラー化 チェック外します
to XP（受信方向）
・IPトラフィックの発信元 192.168.1.0/24
・IPトラフィックの宛先 このコンピュータ
・IPプロトコルの種類 任意
・プロパティを編集する チェックします
・ミラー化 チェック外します
3b.「フィルタ操作の管理」タブにてフィルタ操作を追加
フィルタ操作ウィザードでは次の設定を行います。
・名前 任意（この例ではVPN）
・フィルタ操作の全般オプション セキュリティのネゴシエート
・IPsecをサポートしないコンピュータと通信しない
・IPトラフィックセキュリティ カスタム→「設定」へ
・AH チェック外す
・ESP MD5、3DES
・セッションキーの設定 秒（時間方式）を選択
4. 「操作」→「IPセキュリティポリシーの作成」にてポリシーの追加
IPセキュリティポリシーウィザードでは次の設定を行います。
・名前 任意（この例ではIPsec）
・セキュリティで保護された通信の要求 チェック外す（規定の応答規則無効）
セキュリティ規則に関するウィンドウが開きます。
ここでも送信方向と受信方向の2種類を追加します。
送信方向
・トンネルエンドポイント 200.200.200.1
・ネットワークの種類 すべてのネットワーク接続
・認証方法 事前共有キー「SECRET-VPN」
・IPフィルタ一覧 送信方向の「to F100」
・フィルタ操作 「VPN」
・プロパティを編集する チェック外す
受信方向
・トンネルエンドポイント 210.210.210.100
・ネットワークの種類 すべてのネットワーク接続
・認証方法 事前共有キー「SECRET-VPN」
・IPフィルタ一覧 送信方向の「to XP」
・フィルタ操作 「VPN」
・プロパティを編集する チェック外す

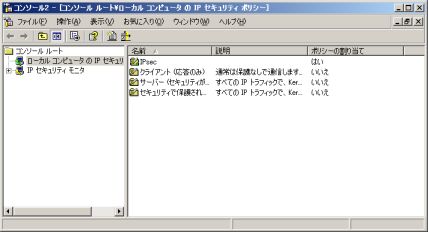

5. 設定の有効化
作成したIPsec設定の初期状態は無効状態です。
（ポリシーの割り当てが"いいえ"）
画面右の"IPsec"を右クリック→割り当て
※ 補足事項
WindowsXPではISAKMP SAに関する設定を初期値として既に4セット持っているため、この設定例ではそのまま
使用しました。

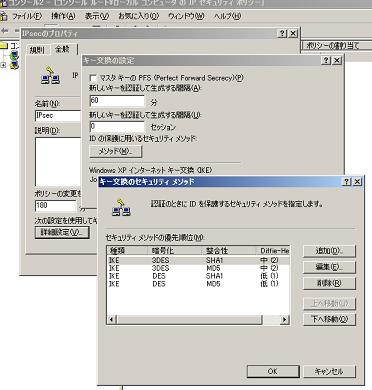

任意に設定する場合は、MMC画面内右の「IPsec」をダブルクリック→「全般タブ」→「詳細設定」→
「メソッド」で表示される画面にて行えます。
