FITELnet-F100/設定例/センター2台+拠点1台で、情報系・基幹系の2系統に経路を振り分け、それぞれの経路をお互いにバックアップ

ネットワーク機器トップ　>　製品ラインナップ　>　FITELnet-Fシリーズ　>　FITELnet-F100・1000　>　設定例　>　センター2台+拠点1台で、情報系・基幹系の2系統に経路を振り分け、それぞれの経路をお互いにバックアップ

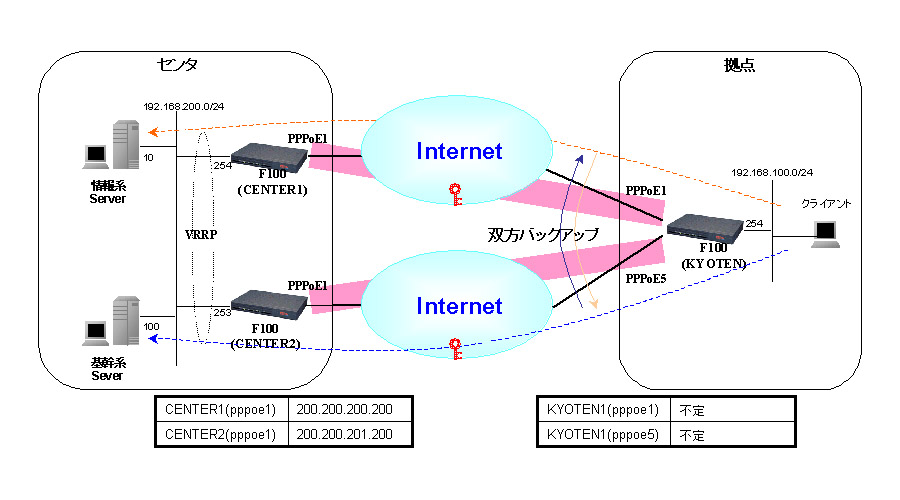

「情報系サーバ宛」「基幹系サーバ宛」通信を経路を分けて負荷分散することができます。また、それぞれの経路がダウンした場合に、残りの経路でバックアップすることができます。ポリシールーティング、イベントアクション機能をつかって実現します。V2ファーム対応の機能です。構成例では、「情報系サーバ宛」「基幹宛てサーバ宛」を宛先IPアドレスで識別しています。アクセスリストで識別できるポリシーであれば、２つのポリシーを負荷分散、バックアップの構成をとることができます。センターはVRRPにより機器冗長構成をとっています。

センター側動作説明

VRRPによりルータを冗長化します
CENTER1がVRRP1グループ(仮想IP192.168.200.1)のマスタです
CENTER2がVRRP2グループ(仮想IP192.168.200.2)のマスタです
基幹系サーバのデフォルトGWを192.168.200.1に設定します
情報系サーバのデフォルトGWを192.168.200.2に設定します
トンネルルートによりKYOTENのWAN側アドレスへのルートを獲得します
sa-upルートによりKYOTENのLAN側ネットワークへのルートを獲得します
CENTER1でpppoeインタフェースの監視を行い、ダウン時にVRRP1の優先度を下げます。
CENTER2でpppoeインタフェースの監視を行い、ダウン時にVRRP2の優先度を下げます。
CENTER1,CENTER2お互いにsa-upルートをRIPで交換します

拠点側動作説明

ipsecif1が生きている場合はデフォルトルートとしてipsecif1を追加します
ipsecif2が生きている場合はデフォルトルートとしてipsecif2を追加します(※ipsecif1よりも優先度低)
ポリシールーティング機能で基幹系サーバへのルートをipsecif2に向けます
基幹系サーバへのルート以外を情報系サーバへのルートとします。
ipsecif1障害時はnexthopとしてipsecif1へ向いているルートがすべて無効となり、ipsecif2が有効になります
ipsecif2障害時はnexthopとしてipsecif2へ向いているルートがすべて無効となり、ipsecif1が有効になります

＜コマンドによる設定＞（!の行はコメントです。実際に入力する必要はありません）

拠点の設定

この設定を適用したい方は


Router> enable
Enter password: super ←パスワードを入力します（実際は何も表示されません）。
!
Router#
Router# configure terminal
Router(config)#
Router(config)#
!
! LAN側IPアドレスを設定します。
!
Router(config)#interface lan 1
Router(config-if lan 1)#linkdown-detect on
!                        リンクダウンの検出をonにします。
!                        なお、4つのポート全てがダウンしないと、リンクダウンを検出できませんので、
!                        LAN側は1ポートのみ使用するようにして下さい。
Router(config-if lan 1)#ip address 192.168.100.254 255.255.255.0
Router(config-if lan 1)#exit
!
! DHCPサーバ機能を設定します。
!
Router(config)#service dhcp-server
Router(config)#ip dhcp pool lan1
Router(config-dhcp-pool)#default-router 0.0.0.0
Router(config-dhcp-pool)#exit
Router(config)#
!
! VPNピアへのルートを設定します。
!
Router(config)#ip route 200.200.200.200 255.255.255.255 pppoe 1
Router(config)#ip route 200.200.201.200 255.255.255.255 pppoe 5
Router(config)#
!
! PPPoE1インタフェース(通常時：情報系)設定モードに移行します。
!
Router(config)#interface pppoe 1
Router(config-if pppoe 1)#pppoe server A-Provider
Router(config-if pppoe 1)#pppoe account user@xxxx.ne.jp secret1
Router(config-if pppoe 1)#pppoe type host
Router(config-if pppoe 1)#exit
!
! PPPoE5インタフェース(通常時：基幹系)設定モードに移行します。
!
Router(config)#interface pppoe 5
Router(config-if pppoe 5)#pppoe server B-Provider
Router(config-if pppoe 5)#pppoe account user@yyyy.ne.jp secret2
Router(config-if pppoe 5)#pppoe type host
Router(config-if pppoe 5)#exit
!
! 暗号化を使用する設定します。
!
Router(config)#vpn enable
Router(config)#vpnlog enable
Router(config)#ipsec transform-set P2-3DES-MD5 esp-3des esp-md5-hmac
Router(config)
!
! 情報系の暗号化設定をします。
!
Router(config)#ipsec access-list 1 ipsec ip 192.168.100.0 0.0.0.255 any
Router(config)#crypto isakmp policy 1
Router(config-isakmp)#authentication prekey
Router(config-isakmp)#encryption 3des
Router(config-isakmp)#hash md5
Router(config-isakmp)#keepalive always-send
Router(config-isakmp)#key ascii secret-vpn1
Router(config-isakmp)#my-identity F100KYOTEN1
Router(config-isakmp)#negotiation-mode aggressive
Router(config-isakmp)#peer-identity address 200.200.200.200
Router(config-isakmp)#exit
Router(config)#
Router(config)#crypto map JOUHOU 1
Router(config-crypto-map)#match address 1
Router(config-crypto-map)#set peer address 200.200.200.200
Router(config-crypto-map)#set security-association always-up
Router(config-crypto-map)#set transform-set P2-3DES-MD5
Router(config-crypto-map)#exit
Router(config)#
Router(config)#interface ipsecif 1
Router(config-if ipsecif 1)#crypto map JOUHOU
Router(config-if ipsecif 1)#exit
Router(config)#
!
! 基幹系の暗号化設定をします。
!
Router(config)#ipsec access-list 2 ipsec ip 192.168.100.0 0.0.0.255 any
Router(config)#crypto isakmp policy 2
Router(config-isakmp)#authentication prekey
Router(config-isakmp)#encryption 3des
Router(config-isakmp)#hash md5
Router(config-isakmp)#keepalive always-send
Router(config-isakmp)#key ascii secret-vpn2
Router(config-isakmp)#my-identity F100KYOTEN1
Router(config-isakmp)#negotiation-mode aggressive
Router(config-isakmp)#peer-identity address 200.200.201.200
Router(config-isakmp)#exit
Router(config)#
Router(config)#crypto map KIKAN 2
Router(config-crypto-map)#match address 2
Router(config-crypto-map)#set peer address 200.200.201.200
Router(config-crypto-map)#set security-association always-up
Router(config-crypto-map)#set transform-set P2-3DES-MD5
Router(config-crypto-map)#exit
Router(config)#
Router(config)#interface ipsecif 2
Router(config-if ipsecif 1)#crypto map KIKAN
Router(config-if ipsecif 1)#exit
!
! 経路監視を設定します。(イベントアクション機能のイベント部)
!
Router(config)#icmp-class 1
Router(config-icmp-class 1)#interval 10 restoration 10
Router(config-icmp-class 1)#trial 2 fail 3
Router(config-icmp-class 1)#address 192.168.200.254 nexthop connected ipsecif 1 source-interface lan 1
!                           CENTER1のLAN側アドレス宛へicmp監視を行います
!                           source-interface指定により監視パケットがipsecif1内を通ります
Router(config-icmp-class 1)#exit
Router(config)#
Router(config)#event-class 1
Router(config-event-class 1)#check ip-icmp 1
Router(config-event-class 1)#logging event state-change enable
!                           イベントクラスの状態が変化した場合,ログに記録します
Router(config-event-class 1)#exit
Router(config)#
Router(config)#icmp-class 2
Router(config-icmp-class 2)#interval 10 restoration 10
Router(config-icmp-class 2)#trial 2 fail 3
Router(config-icmp-class 2)#address 192.168.200.253 nexthop connected ipsecif 2 source-interface lan 1
!                           CENTER2のLAN側アドレス宛へicmp監視を行います
!                           source-interface指定により監視パケットがipsecif2内を通ります
Router(config-icmp-class 1)#exit
Router(config)#
Router(config)#event-class 2
Router(config-event-class 2)#check ip-icmp 2
Router(config-event-class 2)#logging event state-change enable
Router(config-event-class 2)#exit
Router(config)#
!
! 経路生存時のデフォルトルートを設定します。(イベントアクション機能のアクション部)
!
Router(config)#event-action 1
Router(config-event-action 1)#add ip route 0.0.0.0 0.0.0.0 connected ipsecif 1
Router(config-event-action 1)#exit
Router(config)#event-action 2
Router(config-event-action 2)#add ip route 0.0.0.0 0.0.0.0 connected ipsecif 2 5
Router(config-event-action 2)#set policy-flag PFLG-CTL
Router(config-event-action 2)#exit
!
! イベントとアクションを紐付けます。
!
Router(config)#event-map
Router(config-event-map)#event-class 1 event-action 1
Router(config-event-map)#event-class 2 event-action 2
Router(config-event-map)#exit
Router(config)#
!
! ポリシールーティング機能で通常時の基幹系ルートを設定します。
!
Router(config)#access-list 110 permit ip any 192.168.200.100 0.0.0.0
!                           基幹系通信対象パケットを設定します
!                           なおこのアクセスリストにヒットしないパケットは情報系通信のルートを通ります
Router(config)#class-map CMAP-CTL
Router(config-class-map)#match ip access-group 110
Router(config-class-map)#match policy-flag PFLG-CTL set
Router(config-class-map)#exit
Router(config)#action-map AMAP-CTL
Router(config-action-map)#set ip next-hop connected ipsecif 2
Router(config-action-map)#set ip next-hop default
Router(config-action-map)#exit
Router(config)#policy-map PMAP-1
Router(config-policy-map)#class CMAP-CTL action AMAP-CTL
Router(config-policy-map)#statistics update enable
Router(config-policy-map)#exit
Router(config)#interface lan 1
Router(config-if lan 1)# service-policy input PMAP-1
!                           LANインタフェースにサービスポリシーPMAP-1を適用します
Router(config-if lan 1)#exit
Router(config)#hostname KYOTEN1
!
!
! 設定を保存します。
!
KYOTEN1(config)# end
KYOTEN1# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
KYOTEN1# reset
Are you OK to cold start?(y/n) y

センター１の設定

この設定を適用したい方は


Router> enable
Enter password: super ←パスワードを入力します（実際は何も表示されません）。
!
Router#
Router# configure terminal
Router(config)#
Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.200.10
Router(config)#ip route 192.168.100.254 255.255.255.255 connected ipsecif 1
Router(config)#ip route 192.168.100.254 255.255.255.255 connected null 0 100
Router(config)#ip vrrp enable
!
Router(config)#access-list 1 permit any
Router(config)#access-list 100 deny icmp any any redirect
!
Router(config)#vpn enable
Router(config)#vpnlog enable
!
Router(config)#ipsec access-list 1 ipsec ip any 192.168.100.0 0.0.0.255
Router(config)#ipsec access-list 64 bypass ip any any
Router(config)#ipsec transform-set P2-3des-md5 esp-3des esp-md5-hmac
!
Router(config)#hostname CENTER1
!
Router(config)#event-class 1
Router(config-event-class 1)#check interface status pppoe 1 invert
!  pppoe 1インタフェースがダウンした場合
Router(config-event-class 1)#logging event state-change enable
!  イベントクラスの状態が変化した場合,ログに記録します
Router(config-event-class 1)#exit
!
Router(config)#event-action 1
Router(config-event-action 1)#vrrp 1 track 1 decrement 60
!  vrrp1の優先度を60下げ、スレーブに装置になります
Router(config-event-action 1)#exit
!
Router(config-event-map)#event-map
Router(config-event-map)# event-class 1 event-action 1
Router(config-event-map)#exit
!
Router(config)#interface ipsecif 1
Router(config-if ipsecif 1)# crypto map kyoten1
Router(config)#exit
Router(config-if lan 1)#interface lan 1
Router(config-if lan 1)# linkdown-detect on
Router(config-if lan 1)# ip address 192.168.200.254 255.255.255.0
Router(config-if lan 1)#ip access-group 100 out
Router(config-if lan 1)# vrrp 1 address 192.168.200.1
Router(config-if lan 1)# vrrp 1 priority 250
Router(config-if lan 1)# vrrp 1 preempt
Router(config-if lan 1)# vrrp 2 address 192.168.200.2
Router(config-if lan 1)# vrrp 2 priority 200
Router(config-if lan 1)# vrrp 2 preempt
!  vrrp1に関してマスタに設定します
!  vrrp2に関してスレーブに設定します
Router(config-if lan 1)#exit
Router(config)#interface pppoe 1
Router(config-if pppoe 1)# ip address 200.200.200.200
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# pppoe server C-Provider
Router(config-if pppoe 1)# pppoe account user@zzzz.ne.jp secret3
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)#exit
!
Router(config-isakmp)#crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption 3des
Router(config-isakmp)# hash md5
Router(config-isakmp)# keepalive always-send
Router(config-isakmp)# key ascii secret-vpn1
Router(config-isakmp)#peer-identity host F100KYOTEN1
Router(config-isakmp)# tunnel-route interface pppoe 1
!  VPNピアへのnextインタフェースを設定
Router(config-isakmp)#exit
Router(config)#crypto map kyoten1 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host F100KYOTEN1
Router(config-crypto-map)# set transform-set P2-3des-md5
Router(config-crypto-map)#sa-up route interface ipsecif 1
!  SAの確立を契機としてKYOTEN側LAN(192.168.100.0/24)へのルート情報を登録し
!  nextインタフェースをipsecif1とします
Router(config-crypto-map)#exit
!
Router(config)#router rip
Router(config)# network lan 1
Router(config)#exit
!
! 設定を保存します。
!
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!

Router# reset
Are you OK to cold start?(y/n) y

センター２の設定

この設定を適用したい方は


Router> enable
Enter password: super ←パスワードを入力します（実際は何も表示されません）。
!
Router#
Router# configure terminal
Router(config)#
Router(config)ip route 0.0.0.0 0.0.0.0 192.168.200.10
Router(config)ip route 192.168.100.254 255.255.255.255 connected ipsecif 1
Router(config)ip route 192.168.100.254 255.255.255.255 connected null 0 100
Router(config)ip vrrp enable
!
Router(config)access-list 1 permit any
Router(config)access-list 100 deny icmp any any redirect
!
Router(config)vpn enable
Router(config)vpnlog enable
!
Router(config)ipsec access-list 1 ipsec ip any 192.168.100.0 0.0.0.255
Router(config)ipsec access-list 64 bypass ip any any
Router(config)ipsec transform-set P2-3des-md5 esp-3des esp-md5-hmac
!
Router(config)hostname CENTER2
!
Router(config)event-class 1
Router(config-event-class 1) check interface status pppoe 1 invert
!  pppoe 1 インタフェースがダウンした場合
Router(config-event-class 1)logging event state-change enable
!  イベントクラスの状態が変化した場合,ログに記録します
Router(config-event-class 1)exit
!
Router(config-event-action 1)event-action 1
Router(config-event-action 1)vrrp 2 track 1 decrement 60
!  vrrp2の優先度を60下げ、スレーブに装置になります
Router(config-event-action 1)exit
!
Router(config-event-map)event-map
Router(config-event-map) event-class 1 event-action 1
Router(config-event-map)exit
!
Router(config)interface ipsecif 1
Router(config-if ipsecif 1) crypto map kyoten1
Router(config-if ipsecif 1)exit
Router(config)interface lan 1
Router(config-if lan 1) linkdown-detect on
Router(config-if lan 1) ip address 192.168.200.253 255.255.255.0
Router(config-if lan 1)ip access-group 100 out
Router(config-if lan 1) vrrp 1 address 192.168.200.1
Router(config-if lan 1) vrrp 1 priority 200
Router(config-if lan 1) vrrp 1 preempt
Router(config-if lan 1) vrrp 2 address 192.168.200.2
Router(config-if lan 1) vrrp 2 priority 250
Router(config-if lan 1) vrrp 2 preempt
!  vrrp1に関してスレーブに設定します
!  vrrp2に関してマスタに設定します
Router(config-if lan 1)exit
Router(config)interface pppoe 1
Router(config-if pppoe 1)ip address 200.200.201.200
Router(config-if pppoe 1) ip nat inside source list 1 interface
Router(config-if pppoe 1) pppoe server D-Provider
Router(config-if pppoe 1) pppoe account user@wwww.ne.jp secret4
Router(config-if pppoe 1) pppoe type host
Router(config-if pppoe 1)exit
!
Router(config)crypto isakmp policy 1
Router(config-isakmp) authentication prekey
Router(config-isakmp) encryption 3des
Router(config-isakmp) hash md5
Router(config-isakmp) keepalive always-send
Router(config-isakmp) key ascii secret-vpn2
Router(config-isakmp)peer-identity host F100KYOTEN1
Router(config-isakmp) tunnel-route interface pppoe 1
!  VPNピアへのnextインタフェースを設定
Router(config-isakmp)exit
Router(config-crypto-map)crypto map kyoten1 1
Router(config-crypto-map) match address 1
Router(config-crypto-map) set peer host F100KYOTEN1
Router(config-crypto-map) set transform-set P2-3des-md5
Router(config-crypto-map)sa-up route interface ipsecif 1
!  SAの確立を契機としてKYOTEN側LAN(192.168.100.0/24)へのルート情報を登録し
!  nextインタフェースをipsecif1とします
Router(config-crypto-map)exit
!
Router(config)router rip
Router(config) network lan 1
Router(config)exit
!
Router(config)end

!
! 設定を保存します。
!
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!

Router# reset
Are you OK to cold start?(y/n) y
