1．インターネットとフレッツ・スクウェアに同時接続する（NTT東日本エリアの場合）

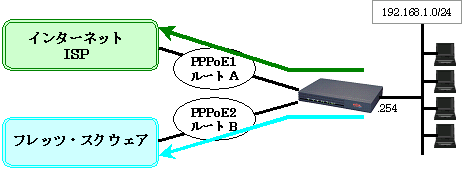

ルートA	フレッツスクエア以外への接続は、ルートAを使用します。
ルートB	フレッツ・スクウェアへの接続は、ルートBを使用します。

PPPoE のマルチセッション機能を使い、PPPoE 1 でインターネットへ接続し、PPPoE 2 でフレッツ・スクウェアへ接続します。
振り分けはスタティックルートで行い、デフォルトルートは PPPoE 1 へ向け、フレッツ・スクウェアのアドレスは PPPoE 2 へ向けます。

＊	フレッツ・スクウェアで使用されているアドレスおよびアカウント情報が、ＮＴＴ東日本エリアとＮＴＴ西日本エリアで異なるため、設定例を分けています。

＜コマンド操作＞

F100の設定

この設定を適用したい方は

!
! 基本設定モードに移行します。
!
Router> enable
Enter password:

Router#
Router# configure terminal
Router(config)#
!
!
! アクセスリストで NAT 対象とするアドレス範囲を指定します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! アクセスリストでフィルタリングルールを指定します。
!
Router(config)# access-list 100 dynamic permit ip any any
Router(config)# access-list 190 deny ip any any
!
!
! PPPoE1 でインターネット接続用の設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# pppoe server internet
Router(config-if pppoe 1)# pppoe account ********@***.***.ne.jp ******
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# ip access-group 100 out
Router(config-if pppoe 1)# ip access-group 190 in
Router(config-if pppoe 1)# exit
!
!
! PPPoE2 でフレッツ・スクウェア接続用の設定をします。
!
Router(config)# interface pppoe 2
Router(config-if pppoe 2)# ip nat inside source list 1 interface
Router(config-if pppoe 2)# pppoe server square
Router(config-if pppoe 2)# pppoe account guest@flets guest
Router(config-if pppoe 2)# pppoe type host
Router(config-if pppoe 2)# ip access-group 100 out
Router(config-if pppoe 2)# ip access-group 190 in
Router(config-if pppoe 2)# exit
!
!
! デフォルトルートをインターネット側に向けます。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! フレッツ・スクウェア向けのルートを設定します。*1
!
Router(config)# ip route 220.210.194.0 255.255.255.128 pppoe 2
Router(config)# ip route 220.210.195.0 255.255.255.192 pppoe 2
Router(config)# ip route 220.210.195.64 255.255.255.192 pppoe 2
Router(config)# ip route 220.210.197.0 255.255.255.224 pppoe 2
Router(config)# ip route 220.210.198.0 255.255.255.192 pppoe 2
Router(config)# ip route 220.210.199.0 255.255.255.224 pppoe 2
Router(config)# ip route 220.210.199.32 255.255.255.224 pppoe 2
Router(config)# ip route 220.210.199.64 255.255.255.240 pppoe 2
Router(config)# ip route 220.210.199.176 255.255.255.240 pppoe 2
Router(config)# ip route 220.210.199.200 255.255.255.248 pppoe 2
Router(config)# ip route 220.210.199.208 255.255.255.248 pppoe 2
Router(config)# ip route 220.210.203.0 255.255.255.224 pppoe 2
!
!
! 簡易 DNS 機能の設定をします。*2
!
Router(config)# proxydns mode v4
Router(config)# proxydns domain flets v4 220.210.194.67 220.210.194.68 *3
!               flets ドメインの場合は、フレッツ・スクウェアの DNS サーバに
!               問い合わせに行くようにします。
!
!
! LAN インターフェースの設定をします。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! DHCP サーバ機能の設定をします。
!
Router(config)# service dhcp-server
!
Router(config)# ip dhcp pool lan1
Router(config-dhcp-pool)# default-router 0.0.0.0 *4
Router(config-dhcp-pool)# dns-server 0.0.0.0 *4
Router(config-dhcp-pool)# exit
!
!
! 設定を保存します。
!
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving

*1：	フレッツ・スクウェアで使われているアドレスについては、下記 URL で確認の上、設定して下さい。　　　フレッツ・スクウェアのルーティングアドレス情報　　　http://flets.com/square/routing.html
*2：	簡易 DNS 機能を使用せずに、端末側から直接 DNS サーバに名前解決に行く場合、端末側ではインターネット用とフレッツ・スクウェア用の２つの DNS サーバを設定しておく必要があります。
*3：	フレッツ・スクウェアの DNS サーバのアドレスについては、下記 URL で確認の上、設定して下さい。　　　フレッツ・スクウェアの DNS サーバアドレスの一覧　　　http://flets.com/square/sq_dns.html
*4：	0.0.0.0 を指定した場合、自身の LAN 側の IP アドレスを通知します。
