| 2．インターネットとフレッツ・スクウェアに同時接続してIPフォンを利用する（NTT西日本エリアの場合） |

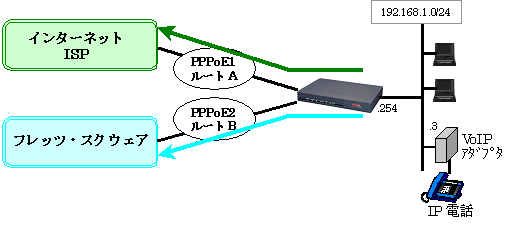

| ルートA | フレッツ・スクウェア以外への接続は、ルートAを使用します。 VoIPもこちら側を使用します。 |
| ルートB | フレッツ・スクウェアへの接続は、ルートBを使用します。 |
|
| ＊ | フレッツ・スクウェアで使用されているアドレスおよびアカウント情報が、ＮＴＴ東日本エリアとＮＴＴ西日本エリアで異なるため、設定例を分けています。 |
|
| ＊ | 弊社で動作を確認した VoIP アダプタはこちらの機種となります。 |
| この設定を適用したい方は |
! ! 基本設定モードに移行します。 ! Router> enable Enter password: Router# Router# configure terminal Router(config)# ! ! ! アクセスリストで NAT 対象とするアドレス範囲を指定します。 ! Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255 ! ! ! アクセスリストでフィルタリングルールを指定します。 ! Router(config)# access-list 100 dynamic permit ip any any Router(config)# access-list 110 permit udp any host 192.168.1.3 eq 5060 Router(config)# access-list 110 permit udp any host 192.168.1.3 eq 5090 Router(config)# access-list 110 permit udp any host 192.168.1.3 eq 5091 Router(config)# access-list 190 deny ip any any ! ! ! PPPoE1 でインターネット接続用の設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ip nat inside source list 1 interface Router(config-if pppoe 1)# pppoe server internet Router(config-if pppoe 1)# pppoe account ********@***.***.ne.jp ****** Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# ip access-group 100 out Router(config-if pppoe 1)# ip access-group 110 in Router(config-if pppoe 1)# ip access-group 190 in Router(config-if pppoe 1)# exit ! ! ! PPPoE2 でフレッツ・スクウェア接続用の設定をします。 ! Router(config)# interface pppoe 2 Router(config-if pppoe 2)# ip nat inside source list 1 interface Router(config-if pppoe 2)# pppoe server square Router(config-if pppoe 2)# pppoe account flets@flets flets Router(config-if pppoe 2)# pppoe type host Router(config-if pppoe 2)# ip access-group 100 out Router(config-if pppoe 2)# ip access-group 190 in Router(config-if pppoe 2)# exit ! ! ! デフォルトルートをインターネット側に向けます。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! フレッツ・スクウェア向けのルートを設定します。*1 ! Router(config)# ip route 10.0.0.0 255.0.0.0 pppoe 2 ! ! ! 簡易 DNS 機能の設定をします。*2 ! Router(config)# proxydns mode v4 Router(config)# proxydns domain flets v4 10.60.20.72 10.60.20.73 *3 ! flets ドメインの場合は、フレッツ・スクウェアの DNS サーバに ! 問い合わせに行くようにします。 ! ! ! LAN インターフェースの設定をします。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! DHCP サーバ機能の設定をします。 ! Router(config)# service dhcp-server ! Router(config)# ip dhcp pool lan1 Router(config-dhcp-pool)# default-router 0.0.0.0 *4 Router(config-dhcp-pool)# dns-server 0.0.0.0 *4 Router(config-dhcp-pool)# hosttable 192.168.1.3 0080.bdf0.0123 *5 Router(config-dhcp-pool)# exit ! ! ! UPnP 機能の設定をします。 ! Router(config)# upnp-server enable Router(config)# upnp-server target-interface pppoe 1 ! ! ! UPnP 用に NAT 変換テーブルを10セッション分予約しておきます。*6 ! Router(config)# ip nat reserved-sessions 10 ! ! ! 設定を保存します。 ! Router(config)# end Router# save SIDE-A.cfg % saving working-config % finished saving |
| *1： | フレッツ・スクウェアで使われているアドレスについては、下記 URL で確認の上、設定して下さい。 フレッツ・スクウェアで使用しているアドレス情報 http://www.flets-square.info/connection/another.html |
| *2： | 簡易 DNS 機能を使用せずに、端末側から直接 DNS サーバに名前解決に行く場合、端末側ではインターネット用とフレッツ・スクウェア用の２つの DNS サーバを設定しておく必要があります。 |
| *3： | 大阪エリアの場合。大阪エリア以外の場合は、下記のように設定してください。
proxydns domain flets v4 10.60.21.72 10.60.21.73なお、フレッツ・スクウェアの DNS サーバのアドレスについては、下記 URL で確認の上、設定して下さい。 フレッツ・スクウェアで使用しているアドレス情報 http://www.flets-square.info/connection/another.html |
| *4： | 0.0.0.0 を指定した場合、自身の LAN 側の IP アドレスを通知します。 |
| *5： | VoIP アダプタに宛てた通信を許可するフィルタリングをしていますので、VoIP アダプタには DHCP で常に同じ IP アドレスを割り当てるようにしておきます。ここでは、VoIP アダプタの MAC アドレスが 00:80:bd:f0:01:23 であるとして、常に 192.168.1.3 を割り当てるようにしています。 |
| *6： | F100 V01.13 のファームウェアからのサポートとなります。この設定により、その他のデータ通信により、NAT 変換テーブルが溢れてしまった場合でも、予約されたセッションを利用して、IP フォンを利用することができます。 |
