設定例


3．FITELnet-F100とルータ配下のNetScreen-RemoteクライアントソフトでIPsec通信する　　

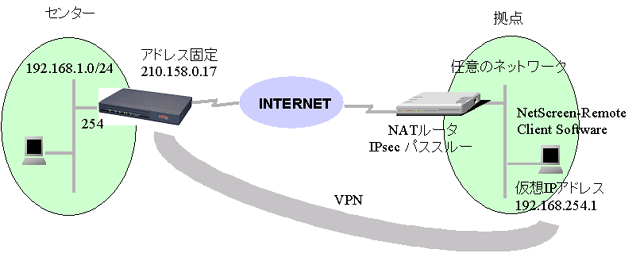

  • NetScreen-Remote クライアントソフトは、デフォルトでは端末の実アドレス（上図では NAT ルータ配下のローカルアドレス）を送信元アドレスにして IPsec 通信を行います。

  • 一方、F100 で ipsec access-list の宛先を peer とした場合、相手から受信した ISAKMP パケットの送信元アドレス（上図では NAT ルータのグローバルアドレス）を IPsec 通信の相手として認識します。

  • そのため、上図のような構成の場合、そのままではセレクタ不一致となって IPsec 通信することができません。

  • この場合、NetScreen-Remote クライアントソフト側で仮想 IP アドレス（Internal Network Address、上図では 192.168.254.1 としています）を設定します。IPsec 通信する場合には、端末の実アドレスではなく、このアドレスが送信元となりますので、対向の F100 では ipsec access-list でこのアドレスを IPsec 通信の宛先として指定します。


センタ

＜コマンドによる設定＞（!の行はコメントです。実際に入力する必要はありません）

この設定を適用したい方は
!
Router> enable
Enter password: super ←パスワードを入力します。（実際は表示されない）

Router#
Router# configure terminal
Router(config)#
!
!
! LAN側のIPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoEの各種設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip address 210.158.0.17
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz
Router(config-if pppoe 1)# pppoe type host
!
!
! NAT+ の設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# exit
!
!
! access-list で変換対象とする送信元アドレス（LAN側アドレス）を指定します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に向けます。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 *1
!
!
! フィルタリングの設定をします。
!
Router(config)# access-list 120 permit ip 192.168.1.0 0.0.0.255 host 192.168.254.1
Router(config)# access-list 130 permit ip host 192.168.254.1 192.168.1.0 0.0.0.255
Router(config)# access-list 190 dynamic permit ip any any
Router(config)# access-list 199 deny ip any any
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip access-group 120 out
Router(config-if pppoe 1)# ip access-group 130 in
Router(config-if pppoe 1)# ip access-group 190 out
Router(config-if pppoe 1)# ip access-group 199 in
Router(config-if pppoe 1)# exit
!
!
!  VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
!  VPN通信の詳細なログを残すようにします。
!
Router(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1 *2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity host abc345@***.***.ne.jp
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-a128-sha esp-aes-128 esp-sha-hmac
!
!
! VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 host 192.168.254.1 *3
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map vpnclient 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host abc345@***.***.ne.jp
Router(config-crypto-map)# set transform-set P2-a128-sha
Router(config-crypto-map)# exit
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map vpnclient
Router(config-if pppoe 1)# exit
!
!
! 設定を保存します。
!
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving

*1：デフォルトルートを拠点側とは違った方向に向けたい場合は次のように設定します。
　ip route 192.168.254.1 255.255.255.255 pppoe 1
　crypto isakmp policy 1
　 tunnel-route interface pppoe 1
*2：拠点側のNATルータがIPsecパススルーに対応していない場合は次の設定を追加します。
　crypto isakmp policy 1
　 nat-traversal enable alivefreq off
*3：宛先としてVPNクライアントソフトに設定する仮想 IP アドレスを指定します。
クライアント
Security Policy Editorを立ち上げます
［設定画面はSecurity Policy Editor 10.3.5 (Build 6)］

１．オプションの設定
　Options メニューから Global Policy Settings を選択し
　Allow to Specify Internal Network Address にチェックを入れる。
　→これで My Identity の設定のところで、仮想 IP アドレス（Internal Network
　　IP address）の設定が現れます。

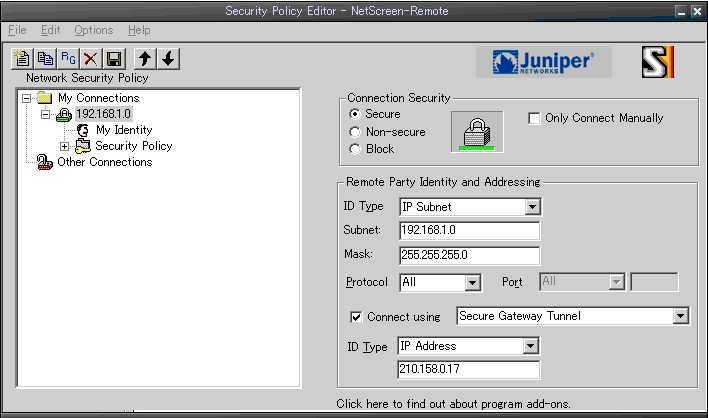

２．Security Policy の設定
　Add a new connection のアイコンをクリックして、
　Connection Security : Secureでnew connectionを作成
　Remote Party Identity and Addressing の設定
　ID Type : IP Subnetを選択
　Subnet  : 192.168.1.0を入力
　Mask    : 255.255.255.0を入力
　Protocol: Allを選択
　Connect using Secure Gateway Tunnelにチェックを入れる
　ID Type : IP Addressを選択し、210.158.0.17を入力
Security Policy の設定

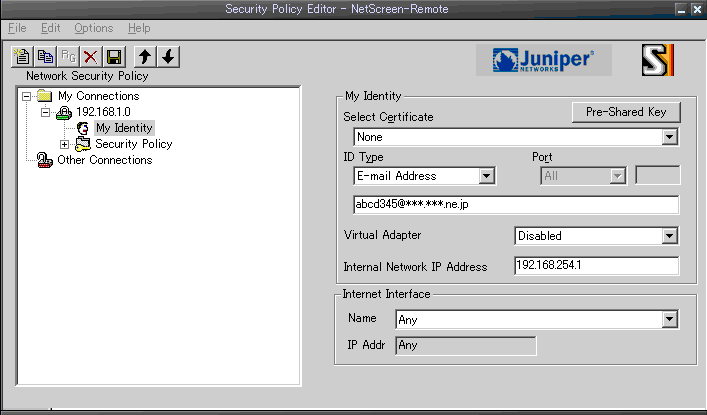

３．My Identity の設定
　Select Certificate : Noneを選択
　ID Type            : E-mailAddressを選択し、abc345@***.***.ne.jpを入力
　＊ここでE-mailAddressを選択するためには、あらかじめ次のSecurity Policy の
　　設定で、Negotiation Mode を AggressiveModeにしておく必要があります。
　Internal Network IPaddress: 192.168.254.1(クライアントに設定する仮想IPアドレス)
　Internet Interface : 環境に応じて任意に設定
My Identity の設定
Pre-Shared Key の設定
　Pre-Shared Keyのボタンをクリックすると、入力ウィンドウがオープンする。
　そこでEnter Keyボタンをクリックして、センター側と同じ鍵データ(secret-vpn)を
　入力する。
Pre-Shared Key の設定

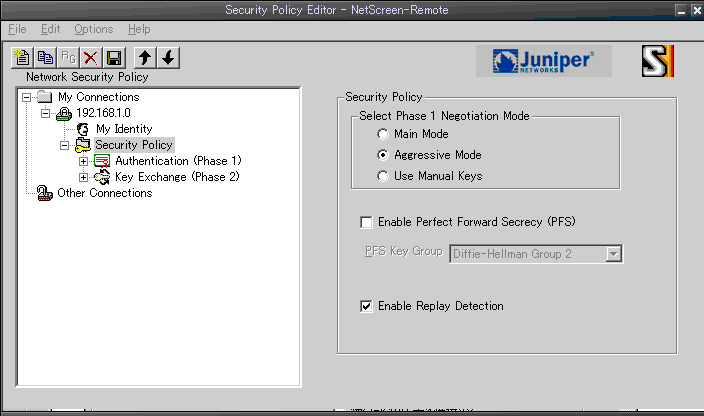

４．Security Policy の設定
　Select Phase 1 Negotiation Mode : Aggressive Modeを選択
Security Policy の設定

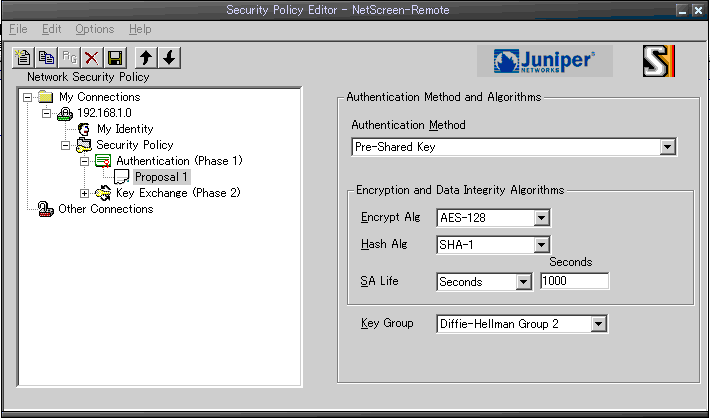

５．Authentication (Phase1) の設定
　Authentication Method : Pre-Shared Keyを選択
　Encrypt Alg           : AES-128を選択
　Hash Alg              : SHA-1を選択
　SA Life               : Secondsを選択して1000を入力
　Key Group             : Diffie-Hellman Groupe 2を選択
Authentication (Phase1) の設定

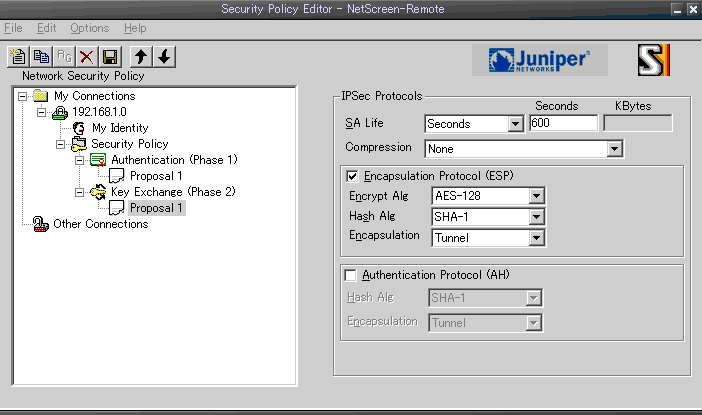

６．Key Exchange (Phase2) の設定
　SA Life       : Secondsを選択して600を入力
　Compression   : Noneを選択
　Encapsulation Protocol (ESP) はチェックを入れる
　Encrypt Alg   : AES-128を選択
　Hash Alg      : SHA-1を選択
　Encapsulation : Tunnelを選択
　Authentication Protocol (AH) はチェックしない
Key Exchange (Phase2) の設定
