1．VRRP機能を使って１台をホットスタンバイさせておく

＜設定データの例＞

設定内容	設定コマンド名	設定項目	入力値
F1000-1 LAN 側 IP アドレス	ip address	LAN 側 IP アドレスサブネットマスク	192.168.100.1 255.255.255.0
F1000-1 EWAN 側 IP アドレス	ip address	EWAN 側 IP アドレスサブネットマスク	192.168.200.1 255.255.255.0
F1000-2 LAN 側 IP アドレス	ip address	LAN 側 IP アドレスサブネットマスク	192.168.100.2 255.255.255.0
F1000-2 EWAN 側 IPアドレス	ip address	EWAN 側 IP アドレスサブネットマスク	192.168.200.2 255.255.255.0
VRRP に関する設定	ip vrrp	VRRP を有効にする	enable

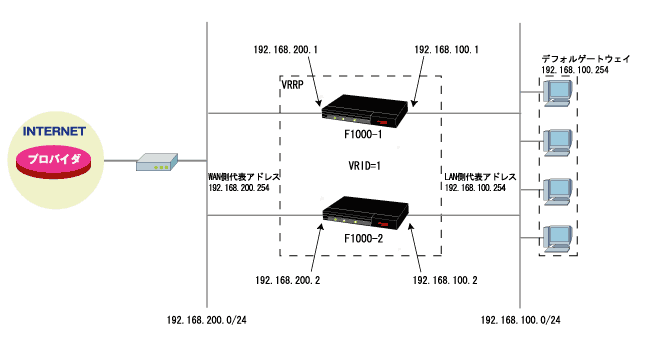

VRRP 機能を使って、F1000 を 2 台でグループ化することにより、機器冗長の構成を取ることが可能となります。
ここでは F1000 で VRRP 機能を使う例としていますが、F80/F100 でも構築可能です。
VRRP 機能のサポートは、F80 は V01.00(00) 以降、F100 は V02.01(00) 以降、F1000 は V01.06/V02.00(00) 以降のファームウェアとなります。
F1000 を 2 台でグループ化して、代表アドレスを設定することで、LAN 側からも WAN 側からも、あたかも１台の装置のように見えます。
VRID を LAN 側と WAN 側で同じに設定することにより、LAN 側と WAN 側の動作を同期させることができます。
VRRP は EWAN 1 ～ 2 、LAN 1、VLAN 1 ～ 16 のいずれのインターフェースでも動作可能です（F1000 の Ver1 系のファームウェアでは、VLAN は未サポートとなります）。
VRID の設定範囲は 1 ～ 255 となりますが、1 台の装置で設定できる VRID は 2 つまでとなります（F100/F1000 については、V02.06(00) で拡張され、1 つのインターフェースで 2 つまで、装置全体で 32 までとなりました）。
この例のように、同一の VRID を複数のインターフェースに適用することもできます。
メインの F1000-1 に装置故障が発生したり、WAN 側あるいは LAN 側のリンクが落ちた場合には、F1000-2 が F1000-1 に替わって通信を行います。

＜コマンドによる設定＞（!の行はコメントです。実際に入力する必要はありません。）

F1000-1（マスター）の設定

この設定を適用したい方は


Router> enable
Enter password: super ←パスワードを入力します。（実際は表示されない）
!
Router#
Router# configure terminal
Router(config)#
!
!
! VRRP 機能を有効にします。
!
Router(config)# ip vrrp enable
!
!
! LAN 1 インタフェース設定モードに移行します。*1
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.100.1 255.255.255.0
Router(config-if lan 1)# vrrp 1 address 192.168.100.254
!                        VRID を 1 として、代表 IP アドレスを設定します。
Router(config-if lan 1)# vrrp 1 priority 254
!                        バックアップ側より優先度を高く設定します（数字が大きいほど
!                        優先度は高くなります）。
Router(config-if lan 1)# exit
!
!
! EWAN 1 インタフェース設定モードに移行します。
!
Router(config)# interface ewan 1
Router(config-if ewan 1)# ip address 192.168.200.1 255.255.255.0
Router(config-if ewan 1)# vrrp 1 address 192.168.200.254
Router(config-if ewan 1)# vrrp 1 priority 254
!                         VRID を LAN 側と同じにして、動作を同期させます。
Router(config-if ewan 1)# exit
!
!
! 設定を保存します。
!
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y

*1：

明示的に linkdown-detect on の設定をしなくても、ip vrrp enable の設定があるだけで、リンクダウンの検出をするようになります（F100/F1000 V02.06(00) で vrrp enable の設定があることに加えて、LAN または LAN のポートを使う VLAN インターフェースに VRRP の設定がある場合、という条件が加わりました。この場合、どちらかのインターフェースに VRRP の設定があれば、VRRP の設定がないインターフェースを含めてリンクダウンを検出するようになります）。
なお、そのインターフェースに属するポート全てがダウンしないと、リンクダウンを検出できませんので、VRRP を利用する場合、ポートは 1 つのみ使用するようにして下さい。
例えば、LAN のポート 1 と 2 を VLANIF 1 、ポート 3 と 4 を VLANIF 2 としている場合、ポート 1 と 2 の両方が down しないと VLANIF 1 は down しません（この時、ポート 3 と 4 の状態は VLANIF 1 には影響しません）。
ポート 1 ～ 4 を LAN 1 インターフェースとして使っている場合の接続例は下記のようになります。

使用していないポートは下記のように shutdown しておくと、間違って機器を接続しても up することはなくなります。

line lan 1
 shutdown 2
 shutdown 3
 shutdown 4

F1000-2（バックアップ）の設定

この設定を適用したい方は


Router> enable
Enter password: super ←パスワードを入力します。（実際は表示されない）
!
Router#
Router# configure terminal
Router(config)#
!
!
! VRRP 機能を有効にします。
!
Router(config)# ip vrrp enable
!
!
! LAN 1 インタフェース設定モードに移行します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.100.2 255.255.255.0
Router(config-if lan 1)# vrrp 1 address 192.168.100.254
Router(config-if lan 1)# vrrp 1 priority 200
!                        マスター側より優先度を低く設定します（数字が大きいほど
!                        優先度は高くなります）。
Router(config-if lan 1)# exit
!
!
! EWAN 1 インタフェース設定モードに移行します。
!
Router(config)# interface ewan 1
Router(config-if ewan 1)# ip address 192.168.200.2 255.255.255.0
Router(config-if ewan 1)# vrrp 1 address 192.168.200.254
Router(config-if ewan 1)# vrrp 1 priority 200
Router(config-if ewan 1)# exit
!
!
! 設定を保存します。
!
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
