東亜道路工業株式会社（東京都港区・東証一部上場）は、昭和5年（1930年）創業という、日本の道路建設の歴史とともに歩んできた企業です。現在は建設事業、建設資材の製造・販売事業、環境事業を3つの柱として、日本全国と台湾で事業展開しています。

東亜道路工業では全国約100拠点をつなぐ企業ネットワークを構築、運用しています。形態はインターネットVPNで、ルーターに採用されているのが「FITELnet-F40/F100/F1000」です。2000年に原型が構築され、2004年には基幹業務システムのオープン化とともに、ネットワークも「FITELnet-F1000」導入で強化されました。その導入の経緯と効果について、ネットワーク構築と管理に携わる電算室の東健一郎室長と大熊順一主任にお話を聞きました。

東亜道路工業本社

東亜道路工業
管理室電算室長
東健一郎氏

東亜道路工業
管理室電算室主任
大熊順一氏

1999年ごろから東亜道路工業ではネットワーク構築の気運が高まりました。電算室はまだ十分なネットワーク知識がありませんでしたが、勉強会を開くなどして構築に備え、どのようなネットワークを導入すべきか検討しました。

「建設業界はネットワーク化が遅れていて、当社も一部でパソコン通信のメールを利用していた程度でした。それでまず勉強会をやりながら、各部の要件を集めてどうするか考えたのです。とにかく安く早くネットワークを構築することが目標でしたが、問題は、社員数は1000人規模でも事業所数が100以上あることでした」

「大きなコストをかけずに、どうしたら100以上の拠点をつなげられるのか。専用線でやるのか？、フレームリレーがいいのか？・・・でもコストが高いし無理か、と考えました」

「そんな中で大熊君が、インターネットVPNが安そうだと言ってきたのです。それでKDDIさんともう1社にインターネットVPNでの提案を頼みました」

「KDDIさんの最初の提案は、有名海外メーカー製のルーターとのセットだったんですが、コストが高いことと、海外製ではうまく扱えるか心配もあって採用できませんでした。それで再提案してもらったのが、古河電工のISDNルーター『MUCHO』でのインターネットVPNだったのです」

「これはコスト的にもフィットしましたし、日本製という安心感もあって導入を決定しました。当時はVPNもIP-VPNが主流でしたし、インターネットVPNならこんなに安くネットワークができるのかと驚いたものです。我々にとっては挑戦でしたが、正直言って、失敗してもIP-VPNに乗り換えればいいと考えていました（笑）」

こうして2000年に、本社側1.5M専用線、MUCHO、VPNクライアントソフトという構成で最初のネットワークが構築され、情報共有を目的に、主にグループウエア（Lotus Notes）を使っての社内通達、掲示板、受注・出荷情報や安全情報などの伝達とメールに利用されていきました。

「2年経って、ノーツを使いながら、時々1.5Mでは遅いかなと感じるようになりました。でも増速にはコストもかかるので、しばらくはこのまま・・・と考えていたころDSLサービスが出てきて、そこへタイミング良く（笑）、FITELnet-F40が発売されたのです。そこで、Bフレッツが安くなったのを見はからって、センター側をBフレッツの100Mにすることにしました」

背景には、ノーツの快適性実現を目指したことと、将来的に基幹系システムをネットワークに乗せようということがありました。まだクライアントソフトを使用している拠点もありましたし、PC台数も増えていたため、2002年、ネットワークの刷新が図られました。

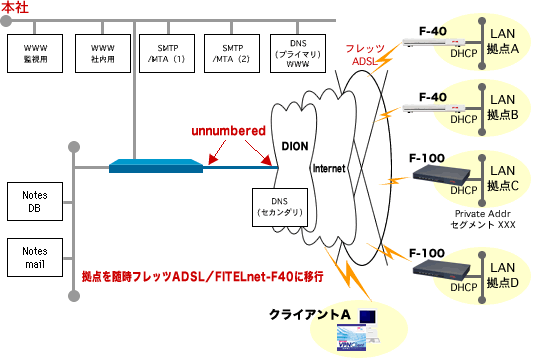

「2002年5月から、拠点を徐々にADSL化して、MUCHOからF40に移行していきました。F40とフレッツADSLによるインターネットVPNへのバージョンアップということでした」

「この時センター側に海外製のVPN装置を入れたのですが、実はこれがかなりの高額でした。翌年、ほぼ同等の機能でコストは4分の1というFITELnet-F1000が発売になったのですが、買い替えるわけにもいかなかった（笑）」

「2003年にF100が発売されたのを機に、秋から拠点側のF40をF100へとリプレースしてネットワークの強化を始めました。これは、基幹業務システムのオープン化へ向けた体制づくりでした」

「新基幹システムをインターネットVPNの上で稼動させることにしたのです。当初既存のネットワークでもいけると見ていたのですが、テストで会計システムを動かしてみると、データ量が大きくてセンター側回線が1本では心配がありました。それで、リスクを考えてセンター側へF1000を2台導入し、それぞれで事業所を半分ずつ受け持つことで信頼性を高めることにしたのです。F1000なら簡単に事業所との間の冗長性をとることができるためです」

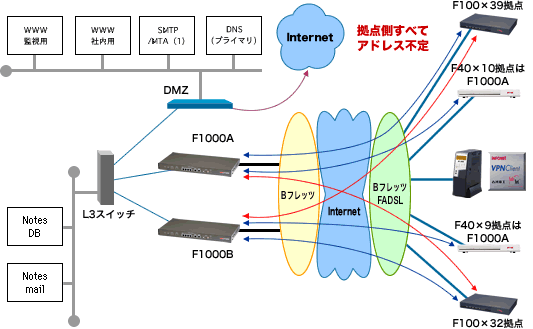

こうして現在、東亜道路工業のネットワークは、センター側にFITELnet-F1000 2台を置き、71拠点にFITELnet-F100、19拠点にFITELnet-F40を配置したインターネットVPNとなっています。なお一部のADSLサービスが受けられない拠点ではMUCHOを使っています。

東亜道路工業は、社員数約1000名という規模の割に事業所数が100以上と多いことが特長です。従って、ネットワーク構築において拠点ごとのコストをいかに抑えるかは大きな課題でした。その点でFITELnet-Fシリーズは、他製品と比べて際立った低価格を実現しながら、機能面では同等あるいは同等以上という高いコストパフォーマンスを発揮し、故障の少ない安定した稼動を提供しています。両氏ともに、このコストと機能には高い評価を下しています。

「特にF100とF1000の組み合わせは、多くの付加価値を提供しながら冗長性もとりやすいという特色を発揮しています」

ネットワークを担当する電算室では、MUCHOの利用時から設定は内部でやっています。

「F100へのリプレースの際も設定をやりましたが、Webの設定画面は日本語でやりやすくできています。古河電工さんにも教えてもらってのことですが、よく面倒をみてくれるので助かっています」

「KDDIと古河電工のコンビは非常に頼もしい存在です。こちらの課題に対して、タイミング良くソリューションをもって来てもらえましたし、それがうまくはまりました。きめ細かいサポートもいいですね。安心できます」

「私どもといたしましても、東亜道路工業様の高度なネットワーク構築のお手伝いができましたことを、とても嬉しく思っております。今後も古河電工様とのコンビネーションで、的確なソリューションをご提案していきたいと思っております。」（KDDI ネットワークソリューション国内営業本部ネットワークソリューション営業3部3グループ課長補佐片山博由氏）

「例えば、拠点数も多いので、拠点間の内線のIP化で通話コストを固定費化することが考えられます。また現場事務所をSSL-VPNでつなぐこともお考えのようなので、パッケージサービスを提案したいと考えています。」（KDDI ネットワークソリューション国内営業本部企業営業1部3グループ主任長場俊二氏）

これまで2年ごとに大きくバージョンアップしてきた東亜道路工業のインターネットVPN。「今はまずLANのギガビット対応が課題」（大熊氏）とのことですが、その後には、ネットワークの大量なCADデータの伝送やIPv6への対応といった課題も視野に入れています。

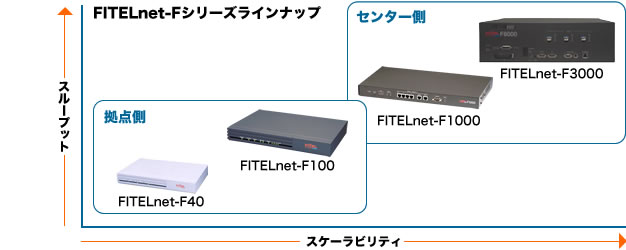

	IPsecスループット	登録拠点 (Peer)数	標準価格(税別)
FITELnet-F40	約7Mbps	32	9万8000円
FITELnet-F100	約97Mbps	32	11万円
FITELnet-F100	約97Mbps	32	BRIサポートタイプ 12万5000円
FITELnet-F1000	約133Mbps	500	49万8000円
FITELnet-F3000	約2Gbps	3000

「FITELnet-Fシリーズ」では、IPsecに伴う暗号化、復号化に専用チップを用いることにより、IPsec動作時でもブロードバンドの速度を損なわないスループットを実現します。さらに、VoIPなどで多用されるショートパケットのスループットを向上させるために、「FITELnet-F1000」および「F100」に対しチューニングを行い、これによりFTTHにも十分なパフォーマンスを実現しています。

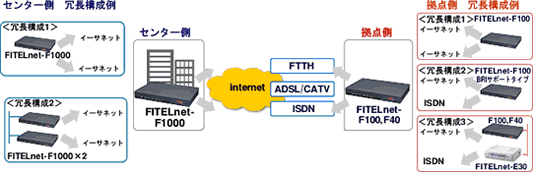

●多彩な冗長構成^*
サービス停止を想定したイーサネット（FTTH、ADSL、CATV）・ISDN（INS64）を利用する冗長構成や、装置故障時の保守でのダウンタイムをなくす複数台の機器による冗長構成をサポート。

^*構成の条件につきましては、弊社ホームページをご参照ください。

●IPsec負荷分散機能
IPsec冗長構成においても、通常時は複数のイーサネットを利用して負荷分散しながら高スループットを実現し、一方の経路に障害があった場合に残りのイーサネットで全体をカバーするといったスケーラビリティと信頼性を実現。

「FITELnet-F100」および「F40」では、ネットワーク構築の際に必要なコンフィグレーション(構成定義)を、コマンドによる作成に加えてWebブラウザからの作成でも可能にしています。装置内の情報や通信状態もWebブラウザから把握できます。

ファームウエア、コンフィグレーションを装置内に2つ保持でき、設定した時刻での自動変更→通知機能を搭載するなど、多拠点展開においての運用性向上、ランニングコスト削減を実現します。

「FITELnet-F3000、F1000、F100」は、優先制御(Cos)機能、および帯域制御(QoS)機能を標準搭載しています。これにより、データの種類に優先度をつけて送信したり、VoIPのパケットなど、ある特定のデータ用に帯域を予約し一定の通信速度を確保することができます。

FITELnet-ＦシリーズはIPsec Aggressive Modeをサポートしており、拠点側はアドレス不定サービスでIPsec通信が実現できます。さらに、ADSL、FTTHの回線リンクダウン→アップが発生しても、データの発生契機、方向にかかわらずIPsec通信を自動的に再開できる機能がサポートされており、拠点側アドレス不定環境での双方向通信を実現します。
