FITELnet-F40とVPNクライアントソフトでIPsec通信をする(1)

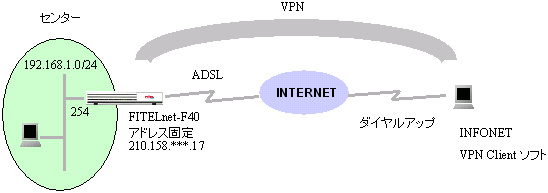

1．INFONET VPNクライアントソフト　　

＜プロバイダより割り振られたアドレス（アドレスは一例です）＞

センタ	210.158.***.17

＜コマンド操作＞

【設定例表記方法のご案内】

本来一行で入力すべきコマンドでありながら，スペースの関係で複数行に渡った場合，行末に「\」を付けています．
FITELnet-F40は，この「\」を認識しますので，本ページの設定例をコンソールにペーストできます．

#
#WANをPPPoEで使用する
#
wan type=pppoe
#
#WAN側IPアドレスと，フレッツADSLに接続するための
#ID（abc012@***.***.ne.jp）とパスワード（xxxyyyzzz）の設定
#（ファームウェアV01.02以前では“if=pppoe1”は不要）
#
pppoe add name=FLETS if=pppoe1 addr=210.158.***.17\
 id=abc012@***.***.ne.jp password=xxxyyyzzz
#
#LAN側IPアドレスの設定
#
interface lan addr=192.168.1.254,255.255.255.0
#
#ルート情報の設定
#
ipripstatic delete default
ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=pppoe1
#
#NATプラスを使用する（ファームウェアV01.02以前では“pppoe1”は不要）
#（VPN対象外のパケットをインターネットアクセスさせる場合には
#　VPNセレクタの設定と併せて必要）
#
nat pppoe1 natp
#
#VPN機能を使用する
#
vpn on
#
#PhaseIポリシーの設定（暗号アルゴリズムはDES，認証方法はPre-shared key方式，
#認証アルゴリズムはMD5。ライフタイムはデフォルトで1000秒）
#
vpnikepolicy add id=1 encr=des method=prekey hash=md5
#
#PhaseIIポリシーの設定（暗号アルゴリズムはDES，認証アルゴリズムはMD5。
#ライフタイムはデフォルトで600秒）
#
vpnpolicy add id=1 encr=des auth=hmac-md5
#
#VPNピアの設定（鍵データは文字列でsecret-vpn）
#
vpnpeer add name=abc345@***.***.ne.jp idtype-pre=userfqdn key=a,secret-vpn\
 nat=off ikepolicy=1
#
#VPN対象パケット（VPNセレクタ）の設定
#
vpnselector add id=1 dst=peer src=192.168.1.0,255.255.255.0 type=ipsec\
 peername=abc345@***.***.ne.jp policy=1
#
#VPN対象外のパケットをインターネットアクセスさせる場合には必要
#
vpnselector add id=64 dst=all src=all type=bypass
#
#設定を保存して装置を再起動
#（再起動しないと設定が有効にならない項目もあるので注意）
#
exit
Configuration modified. save ok?(y/n): y
please reset#reset
Do you want to continue(y/n)?: y

Security Policy Editorを立ち上げる
［設定画面はSecurity Policy Editor Ver.5.1.3(Build 4)］

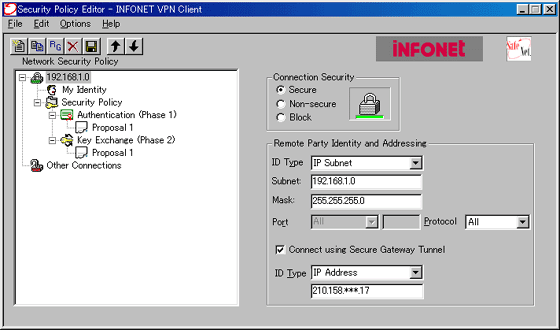

１．新しいSecurity Policy の作成
　Add a new connection のアイコンをクリックして、
　Connection Security : Secureでnew connectionを作成
　Remote Party Identity and Addressing の設定
　ID Type : IP Subnetを選択
　Subnet  : 192.168.1.0を入力
　Mask    : 255.255.255.0を入力
　Protocol: Allを選択
　Connect using Secure Gateway Tunnelにチェックを入れる
　ID Type : IP Addressを選択し、210.158.***.17を入力

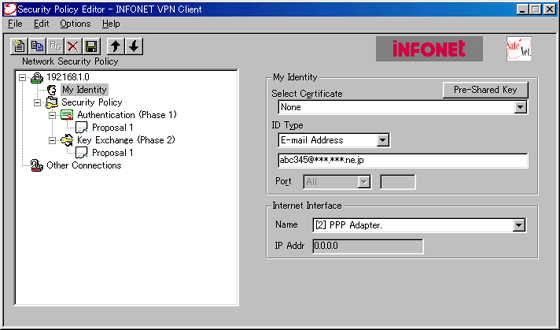

２．My Identity の設定
　Select Certificate : Noneを選択
　ID Type            : E-mail Addressを選択し、abc345@***.***.ne.jpを入力
　＊ここでE-mail Addressを選択するためには、あらかじめ次のSecurity Policy の
　　設定で、Negotiation Mode を Aggressive Modeにしておく必要がある。
　Internet Interface : 環境に応じて任意に設定

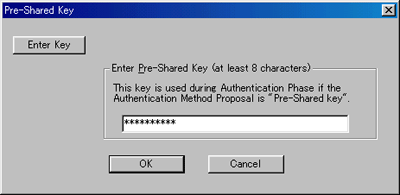

Pre-Shared Keyの設定
　Pre-Shared Keyのボタンをクリックすると、入力ウィンドウがオープンする。
　そこでEnter Keyボタンをクリックして、センター側と同じ鍵データ(secret-vpn)を
　入力する。

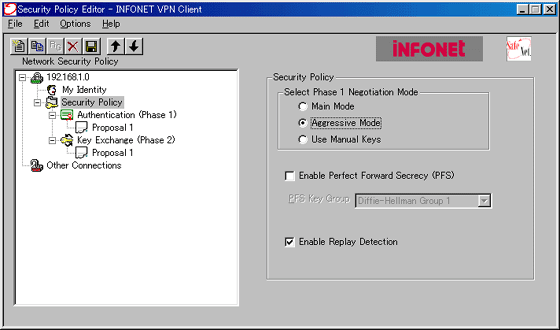

３．Security Policy の設定
　Select Phase 1 Negotiation Mode : Aggressive Modeを選択

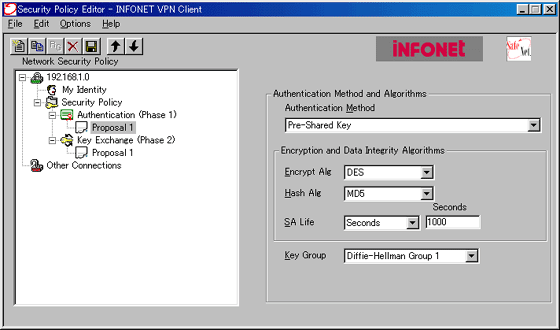

４．Authentication (Phase1) の設定
　Authentication Method : Pre-Shared Keyを選択
　Encrypt Alg           : DESを選択
　Hash Alg              : MD5を選択
　SA Life               : Secondsを選択して1000を入力
　Key Group             : Diffie-Hellman Groupe 1を選択

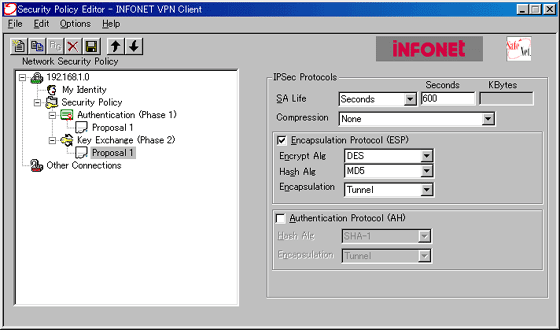

５．Key Exchange (Phase2) の設定
　SA Life       : Secondsを選択して600を入力
　Compression   : Noneを選択
　Encapsulation Protocol (ESP) はチェックを入れる
　Encrypt Alg   : DESを選択
　Hash Alg      : MD5を選択
　Encapsulation : Tunnelを選択
　Authentication Protocol (AH) はチェックしない
