設定例  > 冗長設定
設定例



1.F100単体冗長、メイン回線のみ暗号化



<設定条件>

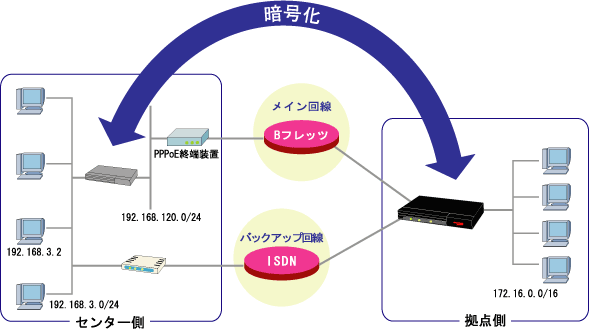

設定環境は図のとおり

IPsecおよび冗長の対象とする中継パケット 172.16.0.0/16 ⇔ 192.168.3.0/24
拠点側のISDN番号 03-1234-5678
センター側のISDN番号 03-9876-5432
L3監視先IPアドレス 192.168.3.2 (Server)
拠点側ISDNインタフェースのIPアドレス センター側FITELnet-E30よりPPPで取得する
IPsec Phase1ポリシー Pre-shared Key 3DES/SHA Oakley-Group2 Lifetime:1000秒
IPsec Phase2ポリシー 3DES/HMAC-SHA PFS(Group2) Lifetime:300秒


<コマンド操作>

拠点側FITELnet-F100の設定                                   この設定を適用したい方は
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
!
!
! デフォルトルートをPPPoE側に設定します。
!
Router(config)#ip route 0.0.0.0 0.0.0.0 pppoe 1
Router(config)#
!
!
! NAT用のアクセスリストをを登録します。
!
Router(config)#access-list 30 permit 172.16.0.0 0.0.255.255
Router(config)#
!
!
! VPNの設定をします。
!
Router(config)#vpn enable ewan 1
Router(config)#vpnlog enable
Router(config)#ipsec access-list 10 ipsec ip 172.16.0.0 0.0.255.255 192.168.3.0 0.0.0.255
Router(config)#ipsec access-list 64 bypass ip any any
Router(config)#ipsec transform-set p2policy1 esp-3des esp-sha-hmac
Router(config)#
Router(config)#crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption 3des
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii prekey-secret
Router(config-isakmp)# lifetime 1000
Router(config-isakmp)# my-identity kyoten-f100
Router(config-isakmp)# peer-identity address 158.0.0.1
Router(config-isakmp)#exit
Router(config)#
Router(config)#crypto map center 10
Router(config-crypto-map)# match address 10
Router(config-crypto-map)# set peer address 192.168.120.11
Router(config-crypto-map)# set pfs group2
Router(config-crypto-map)# set security-association lifetime seconds 300
Router(config-crypto-map)# set transform-set p2policy1
Router(config-crypto-map)#exit
Router(config)#
!
!
!  L3監視の設定を行ないます。
!
Router(config)#redundancy pathcheck-list 1
Router(config-red-pathcheck-list 1)# ip address 192.168.3.2
Router(config-red-pathcheck-list 1)# route pppoe 1
Router(config-red-pathcheck-list 1)# ping-trial 2
Router(config-red-pathcheck-list 1)# pathcheck-fail 4
Router(config-red-pathcheck-list 1)# restcheck-success 10
Router(config-red-pathcheck-list 1)# source-interface lan 1
Router(config-red-pathcheck-list 1)#exit
Router(config)#
!
!
!  冗長対象パケットの設定を行ないます。
!
Router(config)#redundancy pathfilter-list 1
Router(config-red-pathfilter-list 1)# destination 192.168.3.0 255.255.255.0
Router(config-red-pathfilter-list 1)# pathcheck-list 1
Router(config-red-pathfilter-list 1)# 1st pppoe 1
Router(config-red-pathfilter-list 1)# 2nd dialer 1
Router(config-red-pathfilter-list 1)#exit
!
!
! ダイヤルアップ用の設定をします。
!
Router(config)#ppp hostname userA password secret-userA
Router(config)#
Router(config)#interface bri 1
Router(config-if bri 1)#exit
Router(config)#
Router(config)#interface dialer 1
Router(config-if dialer 1)# dialer map 0398765432
Router(config-if dialer 1)# dialer interface bri 1
Router(config-if dialer 1)# ip address negotiated
Router(config-if dialer 1)# ip nat inside source list 30 interface
Router(config-if dialer 1)#exit
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)#interface lan 1
Router(config-if lan 1)# ip address 172.16.0.1 255.255.0.0
Router(config-if lan 1)#exit
Router(config)#
!
!
! PPPoEの設定をします。
!
Router(config)#interface pppoe 1

Router(config-if pppoe 1)# crypto map center
Router(config-if pppoe 1)# ip nat inside source list 30 interface
Router(config-if pppoe 1)# pppoe server ProviderA
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)#exit
Router(config)#end
Router# save SIDE-A.cfg
% saving working-config
% finished saving



<センター側FITELnet-F100の設定>
"clear working.cfg"実行後、以下の設定を貼り付けてください。
ip route 0.0.0.0 0.0.0.0 192.168.120.1

access-list 20 permit any

vpn enable ewan 1
vpnlog enable
ipsec access-list 10 ipsec ip 192.168.3.0 0.0.0.255 172.16.0.0 0.0.255.255
ipsec access-list 64 bypass ip any any
ipsec transform-set p2policy1 esp-3des esp-sha-hmac

interface ewan 1
 crypto map kyoten
 ip address 192.168.120.11 255.255.255.0
 ip nat inside source list 20 interface
exit

interface lan 1
 ip address 192.168.3.1 255.255.255.0
exit

crypto isakmp policy 1
 authentication prekey
 encryption 3des
 group 2
 hash sha
 key ascii prekey-secret
 lifetime 1000
 peer-identity host kyoten-f100
exit

crypto map kyoten 10
 match address 10
 set peer host kyoten-f100
 set pfs group2
 set security-association lifetime seconds 300
 set transform-set p2policy1
exit



<センター側FITELnet-E30の設定>
"reset -d"(デフォルトリスタート)実行後、以下の設定を貼り付けてください。

target add name=userA dial=0312345678* key=nc,secret-userA speed=64 continuouslimiter=600,on\
 callinglimiter=40,on type=normal cbmode=off dialcheckmask=0 host=default

isdn dialcheck=on recvcheck=on sendcheck=off multimode=off limiter=12\
 congestiontimer=1
isdn -1 dial=0398765432* dial2=* retrytimes=8 idletimer=60,60 target=aaa mode=traffic\
 recvidletimer=off globalnumber=allow

ipripstatic add dst=0.0.0.0,0.0.0.0 nexthop=192.168.3.1 metric=16 preference=50

interface ip lan addr=192.168.3.3,255.255.255.0 broadcast=192.168.3.255

interface ip isdn1 addr=192.168.3.3 remote=192.168.3.253,255.255.255.255

iprouting on proxyarp=shortcut
