設定例

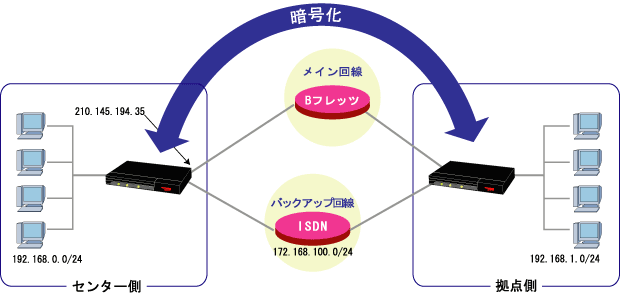

4.F100単体で冗長、メイン回線のみ暗号化




拠点側 F100 192.168.1.1
センター側 F100 192.168.0.1
L3監視パケット宛先 192.168.0.1
冗長対象パケット宛先 192.168.0.0/24


<コマンド操作>

拠点側FITELnet-F100の設定                                   この設定を適用したい方は
!
!
! LAN側IPアドレスを設定します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map kyoten1
Router(config-if pppoe 1)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! ダイヤルアップ用の設定をします。
!
Router(config)# interface bri 1
Router(config-if bri 1)# exit
Router(config)# interface dialer 1
Router(config-if dialer 1)# dialer map ip broadcast 2200
Router(config-if dialer 1)# dialer interface bri 1
Router(config-if dialer 1)# ip address 192.168.100.1 255.255.255.0
Router(config-if dialer 1)# exit
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! RIPの宛先アドレスを設定します。
!
Router(config)# router rip
Router(config-rip)# neighbor 192.168.0.1 source-interface lan 1
Router(config-rip)# network pppoe 1
Router(config-rip)# route 192.168.1.0 255.255.255.0
Router(config-rip)# unicastrip
Router(config-rip)# exit
!
!
! 暗号化を使用する設定します。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.0.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# ipsec transform-set P2-des-md5 esp-des esp-md5-hmac
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption des
Router(config-isakmp)# hash md5
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# key ascii vpn
Router(config-isakmp)# my-identity F100kyoten
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 210.145.194.35
Router(config-isakmp)# exit
Router(config)#crypto map kyoten1 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer address 210.145.194.35
Router(config-crypto-map)# set transform-set P2-des-md5
Router(config-crypto-map)# exit
!
!
!  L3監視の設定を行ないます。
!
Router(config)# redundancy pathcheck-list 1
Router(config-red-pathcheck-list 1)# ip address 192.168.0.1
Router(config-red-pathcheck-list 1)# route pppoe 1
Router(config-red-pathcheck-list 1)# source-interface lan 1
Router(config-red-pathcheck-list 1)# exit
!
!
!  冗長対象パケットの設定を行ないます。
!
Router(config)# redundancy pathfilter-list 1
Router(config-red-pathfilter-list 1)# destination 192.168.0.0 255.255.255.0
Router(config-red-pathfilter-list 1)# pathcheck-list 1
Router(config-red-pathfilter-list 1)# 1st pppoe 1
Router(config-red-pathfilter-list 1)# 2nd dialer 1
Router(config-red-pathfilter-list 1)# exit
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving



センター側FITELnet-F100の設定
ip route 0.0.0.0 0.0.0.0 pppoe 1
ip route 192.168.1.1 255.255.255.255 pppoe 1
ip route 192.168.1.0 255.255.255.0 192.168.100.1
!
access-list 1 permit 192.168.0.0 0.0.0.255
!
vpn enable
vpnlog enable
!
ipsec access-list 1 ipsec ip 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255
ipsec access-list 64 bypass ip any any
ipsec transform-set P2-des-md5 esp-des esp-md5-hmac
!
interface bri 1
exit
interface dialer 1
 dialer map ip broadcast 2100
 dialer interface bri 1
 ip address 192.168.100.2 255.255.255.0
exit
interface lan 1
 ip address 192.168.0.1 255.255.255.0
exit
interface pppoe 1
 crypto map kyoten1
 ip address 210.145.194.35
 ip nat inside source list 1 interface
 pppoe server A-Provider
 pppoe account e1111111@furu.kawa.ne.jp abcd123
 pppoe type host
exit
!
crypto isakmp policy 1
 authentication prekey
 encryption des
 hash md5
 idtype-pre userfqdn
 key ascii mucho
 negotiation-mode aggressive
 peer-identity host f100kyoten
exit
crypto map kyoten1 1
 match address 1
 set peer host f100kyoten
 set transform-set P2-des-md5
exit
!
router rip
 distance 1 192.168.1.0 255.255.255.0
 network ewan 1
 unicastrip
exit
!
end
