設定例  > 冗長設定
設定例

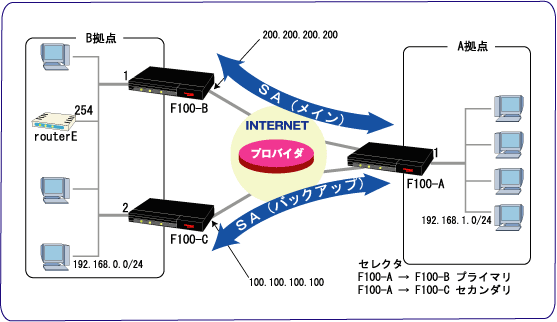

5.F100単体で冗長、メイン、バックアップ回線共に暗号化




A拠点側 F100 192.168.1.1
B拠点側(メイン) F100 192.168.0.1
B拠点側(バックアップ) F100 192.168.0.2
B拠点側routerEの設定 ・rip(Ver2)を受信
・192.168.1.0/24へのスタティックルートをF100-Bに設定
スタティックの優先度は、ripよりも低くして下さい。
B拠点側PC defult gatewayは、routeEに設定してください。


<コマンド操作>

A拠点側FITELnet-F100-Aの設定                                   この設定を適用したい方は
!
!
! LAN側IPアドレスを設定します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map main
Router(config-if pppoe 1)# exit
!
!
! PPPoE5インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 5
Router(config-if pppoe 5)#
!
!
! バックアップ用の設定をします。
!
Router(config-if pppoe 5)# pppoe server B-Provider
Router(config-if pppoe 5)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 5)# pppoe type host
Router(config-if pppoe 5)# crypto map backup
Router(config-if pppoe 5)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! 暗号化を使用する設定します。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.0.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# ipsec transform-set P2-des-md5 esp-des esp-md5-hmac
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption des
Router(config-isakmp)# hash md5
Router(config-isakmp)# keepalive icmp
Router(config-isakmp)# keepalive-icmp peer-address 192.168.0.1

Router(config-isakmp)# keepalive-icmp source-interface lan 1
Router(config-isakmp)# keepalive-icmp redundancy interface pppoe 1
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# my-identity f100main
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 200.200.200.200
Router(config-isakmp)# exit
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption des
Router(config-isakmp)# hash md5
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# my-identity f100backup
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 100.100.100.100
Router(config-isakmp)# exit
Router(config)#crypto map main 1
Router(config-crypto-map)# match address 1 1st
Router(config-crypto-map)# set peer address 200.200.200.200
Router(config-crypto-map)# set transform-set P2-des-md5
Router(config-crypto-map)# exit
Router(config)#crypto map backup 2
Router(config-crypto-map)# match address 1 2nd
Router(config-crypto-map)# set peer address 100.100.100.100
Router(config-crypto-map)# set transform-set P2-des-md5
Router(config-crypto-map)# set redundancy delete-message-send
Router(config-crypto-map)# exit
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving



B拠点側FITELnet-F100-Bの設定
ip route 0.0.0.0 0.0.0.0 pppoe 1
!
access-list 1 permit 192.168.0.0 0.0.0.255
!
vpn enable
vpnlog enable
!
ipsec access-list 1 ipsec ip 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255
ipsec access-list 64 bypass ip any any
ipsec transform-set P2-des-md5 esp-des esp-md5-hmac
!
interface lan 1
 ip address 192.168.0.1 255.255.255.0
exit
interface pppoe 1
 crypto map f100main
 ip address 200.200.200.200
 ip nat inside source list 1 interface
 pppoe server A-Provider
 pppoe account e1111111@xxx.ne.jp abcd123
 pppoe type host
exit
!
crypto isakmp policy 1
 authentication prekey
 encryption des
 hash md5
 idtype-pre userfqdn
 key ascii mucho
 negotiation-mode aggressive
 peer-identity host f100main
exit
crypto map main 1
 match address 1
 set peer host f100main
 set transform-set P2-des-md5
 sa-up route interface pppoe 1
exit
!
!
end



B拠点側FITELnet-F100-Cの設定

ip route 0.0.0.0 0.0.0.0 pppoe 1
!
access-list 1 permit 192.168.0.0 0.0.0.255
!
vpn enable
vpnlog enable
!
ipsec access-list 1 ipsec ip 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255
ipsec access-list 64 bypass ip any any
ipsec transform-set P2-des-md5 esp-des esp-md5-hmac
!
interface lan 1
 ip address 192.168.0.2 255.255.255.0
exit
interface pppoe 1
 crypto map f100backup
 ip address 100.100.100.100
 ip nat inside source list 1 interface
 pppoe server B-Provider
 pppoe account e222222@xxx.ne.jp abcd345
 pppoe type host
exit
!
crypto isakmp policy 1
 authentication prekey
 encryption des
 hash md5
 idtype-pre userfqdn
 key ascii mucho
 negotiation-mode aggressive
 peer-identity host f100backup
exit
crypto map backup 1
 match address 1
 set peer host f100backup
 set transform-set P2-des-md5
 sa-up route interface pppoe 1
exit
!
router rip
 network lan 1
 timers basic 30 90 120
 version 2
exit
!
end
