19.FITELnet-F100でマルチルーティングを行う(URLによる振り分け)

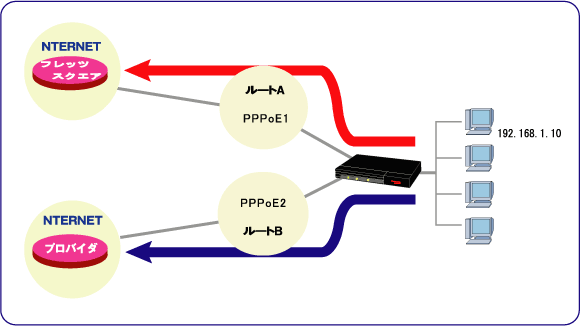

WAN側へ送信するURLを指定することにより、ルートを複数指定することができます。




ルートA フレッツスクエアへの接続は、ルートAを使用します。
ルートB フレッツスクエア以外への接続は、ルートBを使用します。


<コマンド操作>

F100の設定                                   この設定を適用したい方は
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#access-list 99 permit any
Router(config)#proxydns mode both
Router(config)#service dhcp-server
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoE1の各種設定をします。
!
Router(config-if pppoe 1)ip nat inside source list 99 interface
Router(config-if pppoe 1)pppoe server square
Router(config-if pppoe 1)pppoe account guest@flets guest
!
!
! PPPoE2インタフェース設定モードに移行します。
!
!
Router(config)# interface pppoe 2
Router(config-if pppoe 2)#
!
!
! PPPoE2の各種設定をします。
!
Router(config-if pppoe 2)#ip nat inside source list 99 interface
Router(config-if pppoe 2)#pppoe server pro1
Router(config-if pppoe 2)#pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 2)#pppoe type host
Router(config-if pppoe 2)#pppoe auth-accept auto
Router(config-if pppoe 2)#exit
!
!
! フレッツスクエア向けのマルチルートをPPPoE1に設定します。
!
Router(config)# multiroute static any url www.flets pppoe 1
!
!
! フレッツスクエアのDNSに対してスタティックルートを設定します。。
!
Router(config)# ip route xxx.xxx.xxx.xxx 255.255.255.255 pppoe 1
!
!
! デフォルトルートをルートBを通るように設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 2

Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving


マルチルーティング機能に関する注意点

(1)通常回線へのルートがダウンしている状態(PPPoE1がdisconnect状態でデフォルトルートがダウンしているような状態)では、マルチルーティング経路も通信不能です。
(2) マルチルーティング先がDHCPclient形態、BRI形態では使用することができません。
(3) URL指定のマルチルーティングの場合、DNSへのスタティックルートが必要です。
(4) 暗号化対象データをマルチルーティングする形態はサポートしていません。
(5) マルチルーティング対象データをL3監視機能を使ってバックアップする形態はサポートしていません。
