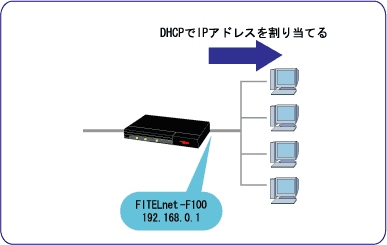

1.DHCPサーバ機能




<設定データの例>
設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス LANインタフェース設定モード ip address LAN側IPアドレスサブネットマスク 192.168.0.1
255.255.255.0
設定例1を参照
DHCPサービス 基本設定モード service dhcp-server DHCPサーバ機能を使用
DHCP配布情報 DHCP設定モード domain-name ドメイン名 xxxxxxx.co.jp
       dns-server  DNSサーバのIPアドレス Primary:158.0.0.1
Secondary:158.0.0.2

     netbios-name-server  NBNSのIPアドレス Primary:192.168.0.254
Secondary:192.168.0.253

    default-router デフォルトルータのIPアドレス 0.0.0.0 ※1
    allocate-address 配布IPアドレスと個数 192.168.0.2〜 128個

※1:デフォルトルータのIPアドレスに0.0.0.0を指定した場合は、自身のLAN側のIPアドレスを通知します。

<コマンドによる設定>(!の行はコメントです。実際に入力する必要はありません。)    この設定を適用したい方は
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! DHCPサービスの使用を設定します。
!
Router(config)# service dhcp-server
!
!
! DHCP設定モードに移行します。
!
Router(config)# ip dhcp pool lan1
!
!
! DHCPで配布する情報を指定します。
!
Router(config-dhcp-pool)# domain-name xxxxxxx.co.jp
Router(config-dhcp-pool)# dns-server 158.0.0.1 158.0.0.2
Router(config-dhcp-pool)# netbios-name-server 192.168.0.254 192.168.0.253
Router(config-dhcp-pool)# default-router 0.0.0.0
Router(config-dhcp-pool)# allocate-address 192.168.0.2 128
!
!
! 特権ユーザモードに戻ります。
!
Router(config-dhcp-pool)# exit
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
