設定例 > ダイヤルアップ接続 |

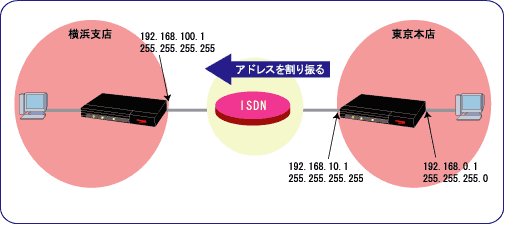

7.ダイヤルアップ接続(アドレスを振り出す) |
設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
---|---|---|---|---|---|
LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレスサブネットマスク | 192.168.0.1 255.255.255.0 |
設定例1を参照 |
dialerインタフェース | dialインタフェース設定モード | dialer map | 接続相手名称 | yokohama 045777777 |
わかりやすい名称 |
caller | 対向をダイヤルチェックするときの番号 | 037777777 | |||
dialer interface | dialerが使用するインタフェース | bri 1 | |||
ppp authentication | 認証方法 | pap | |||
デフォルトルート | 基本設定モード | ip route | デフォルトルートをdialer1にする | ip route | |
ProxyDNS機能 | 基本設定モード | proxydns mode | IPv4のProxyDNS機能を使用する | v4 | |
認証 | 基本設定モード | username | 接続相手認証用のIDとパスワード | yokohama shiten |
|
ppp hostname | 接続認証用のIDとパスワード | tokyo honten |
※1:デフォルトルータのIPアドレスに0.0.0.0を指定した場合は、自身のLAN側のIPアドレスを通知します。
! ! ! LAN側IPアドレスを設定します(設定例1を参照)。 ! Router> enable Enter password: super ←パスワードを入力します。(実際は表示されない) Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! dialerインタフェース設定モードに移行します。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# ! ! ! dialerの各種設定をします。 ! Router(config-if dialer 1)# ip address 192.168.10.1 255.255.255.255 Router(config-if dialer 1)# ppp authentication pap Router(config-if dialer 1)# dialer map ip 192.168.10.10 name yokhama 0457777777 Router(config-if dialer 1)# caller 0457777777 Router(config-if dialer 1)# dialer interface bri 1 ! ! ! 基本設定モードに戻ります。 ! Router(config-if dialer 1)# exit ! ! ! デフォルトルートをdialer 1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1 ! ! ! 接続相手認証用のIDとパスワードを設定します。 ! Router(config)# username yokohama password shiten ! ! ! 接続認証用のIDとパスワードを設定します。 ! Router(config)# ppp hostname tokyo password honten ! ! ! ProxyDNS機能の設定をします。 ! Router(config)# proxydns mode v4 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y |
