| 設定例 > ワイヤレス接続 |

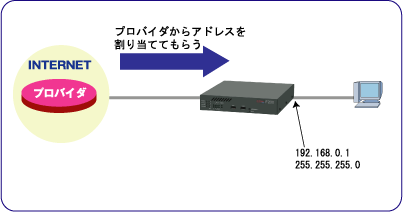

| 5．ワイヤレス接続（データ通信端末を利用した接続） |
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレスサブネットマスク | 192.168.0.1 255.255.255.0 |
設定例1を参照 |
| デフォルトルート | 基本設定モード | ip route | デフォルトルートをdialerにする | ip route | |
| ProxyDNS機能 | 基本設定モード | proxydns mode | IPv4のProxyDNS機能を使用する | v4 | |
| dialerインタフェース | dialerインタフェース設定モード | caller | 接続先電話番号 | *99***5# | ご使用になるデータ通信端末にあわせて、caller、ppp accountをそれぞれ設定して下さい。 |
| 認証用ID、パスワード | 基本設定モード | ppp account | プロバイダ接続認証用のIDとパスワード | id pass |
|
| NAT+を使用する | NAT変換範囲（LAN側） | access-list | 変換前のアドレス範囲 | 192.168.0.0 255.255.255.0 |
|
| dialerインタフェース設定モード | ip nat inside | NAT変換ルールの指定 | source |
※１：デフォルトルータのIPアドレスに0.0.0.0を指定した場合は、自身のLAN側のIPアドレスを通知します。
! ! ! LAN側IPアドレスを設定します（設定例１を参照）。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! dialerインタフェース設定モードに移行します。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# ! ! ! dialerの各種設定をします。 ! Router(config-if dialer 1)# caller *99***1# Router(config-if dialer 1)# ppp account id pass Router(config-if dialer 1)# exit ! ! ! デフォルトルートをdialer 1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1 ! ! ! NAT+の設定をします。 ! Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255 Router(config)# interface dialer 1 Router(config-if dialer 1)# ip nat inside source list 1 interface Router(config-if dialer 1)# exit ! ! ! ProxyDNS機能の設定をします。 ! Router(config)# proxydns mode v4 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y |
