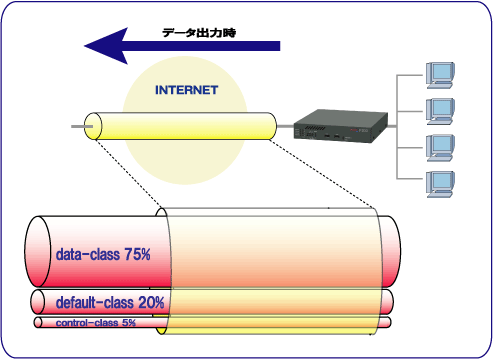

15.WAN側へ送信するパケットに対して帯域制御を行う場合

WAN側へ送信するパケットのうち、FTPに関するパケットに対して帯域制御を行います。
設定例では、回線帯域の75%をFTPに関するパケットに割り当てています。




root-class 使用する回線の帯域を何%帯域制御に使用するかを設定します。
100%
data-class 優先させたいパケットに割り当てる帯域を設定します。
75%
default-class 通常のパケットに割り当てる帯域を設定します。
20%
control-class ICMP 、IGMP 、RSVP 等に割り当てる帯域を設定します。
4%


<コマンド操作>

F200の設定                                   この設定を適用したい方は
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
!
!
! 帯域制御の設定をします。
!
Router(config-if pppoe 1)# qos output bandwidth 10M cbq
Router(config-if pppoe 1)# qos-que cbq etc bandwidth 1 parent root-class default
Router(config-if pppoe 1)# qos-que cbq control-class bandwidth 4 parent root-class priority 2 borrow
Router(config-if pppoe 1)# qos-que cbq default-class bandwidth 20 parent root-class priority 4 borrow
Router(config-if pppoe 1)# qos-que cbq data-class bandwidth 75 parent root-class priority 7 borrow
Router(config-if pppoe 1)# qos-que cbq root-class bandwidth 100 parent NULL
Router(config-if pppoe 1)# service-policy output select_pppoe
Router(config-if pppoe 1)# exit
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
!
Router(config)# access-list 100 permit tcp any any eq ftp
Router(config)# access-list 100 permit tcp any any eq ftp-data
Router(config)# access-list 101 permit tcp any any
Router(config)# access-list 102 permit 1 any any
Router(config)# access-list 102 permit 2 any any
Router(config)# access-list 102 permit 46 any any
!
!
! クラスマップの設定をします。
!
Router(config)# class-map data-class
Router(config-class-map)# match ip access-group 100
Router(config-class-map)# exit
Router(config)# class-map default-class
Router(config-class-map)# match ip access-group 101
Router(config-class-map)# exit
Router(config)# class-map control-class
Router(config-class-map)# match ip access-group 102
Router(config-class-map)# exit
!
!
! アクションマップの設定をします。
!
Router(config)# action-map 111
Router(config-action-map)# set queuing data-class
Router(config-action-map)# exit
Router(config)# action-map 222
Router(config-action-map)# set queuing default-class
Router(config-action-map)# exit
Router(config)# action-map 333
Router(config-action-map)# set queuing control-class
Router(config-action-map)# exit
!
!
! ポリシーマップの設定をします。
!
Router(config)# policy-map select_pppoe
Router(config-policy-map)# class data-class action 111
Router(config-policy-map)# class default-class action 222
Router(config-policy-map)# class control-class action 333
Router(config-policy-map)# exit
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving
