! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)
Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
!
!

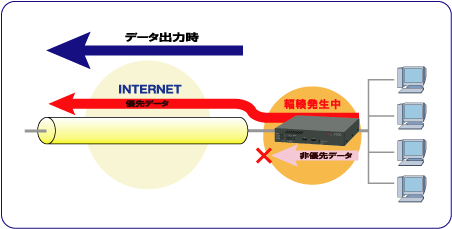

! 優先制御(PRIQ)の設定を行います。
!
Router(config-if pppoe 1)# qos output bandwidth 10M priq
Router(config-if pppoe 1)# qos-que priq etc priority 0 default
Router(config-if pppoe 1)# qos-que priq high-class priority 7
Router(config-if pppoe 1)# qos-que priq low-class priority 4
Router(config-if pppoe 1)# service-policy output select_pppoe
Router(config-if pppoe 1)# exit
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
!
Router(config)# access-list 100 permit tcp any any eq ftp
Router(config)# access-list 100 permit tcp any any eq ftp-data
Router(config)# access-list 101 permit tcp any any
!
!
! クラスマップの設定をします。
!
Router(config)# class-map high-class
Router(config-class-map)# match ip access-group 100
Router(config-class-map)# exit
Router(config)# class-map low-class
Router(config-class-map)# match ip access-group 101
Router(config-class-map)# exit
!
!
! アクションマップの設定をします。
!
Router(config)# action-map 111
Router(config-action-map)# set queuing high-class
Router(config-action-map)# exit
Router(config)# action-map 222
Router(config-action-map)# set queuing low-class
Router(config-action-map)# exit
!
!
! ポリシーマップの設定をします。
!
Router(config)# policy-map select_pppoe
Router(config-policy-map)# class high-class action 111
Router(config-policy-map)# class low-class action 222
Router(config-policy-map)# exit
Router# save SIDE-A.cfg
% saving working-config
% finished saving
|
