18.ポリシールーティング

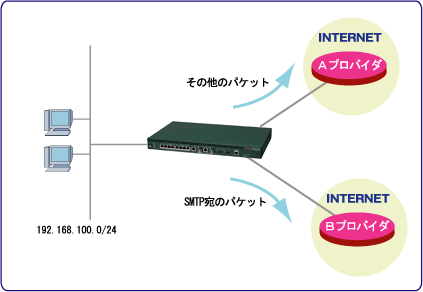

ポリシールーティングを使用して、パケットの種類により経路を指定します。
メールを取得する際はBプロバイダを利用し、それ以外はAプロバイダを使用します。



<設定データの例>
設定内容 設定モード 設定コマンド名 設定項目 入力値
クラスマップ名の設定 基本設定モード class-map クラスマップ名の指定 MAIL-Data
クラスマップ設定モード match ip access-group プロトコルの指定 100
アクションマップの設定 基本設定モード action-map アクションマップ名の指定 MAIL-Data
アクションマップ設定モード set ip next-hop 経路の指定 pppoe 2
ポリシーマップの設定 ポリシーマップ設定モード class action クラスマップとアクションマップのひもづけ class:MAIL-Data
action:MAIL-Data
ポリシーマップの適用 基本設定モード service-policy local ポリシーマップの適用 MAIL-DATA



<コマンド操作>(!の行はコメントです。実際に入力する必要はありません。)  この設定を適用したい方は
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.100.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoEの各種設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# exit
Router(config)#
Router(config)# interface pppoe 2
Router(config-if pppoe 1)# pppoe server B-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# exit
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! アクセスリストでSMTPを指定します。
!
Router(config)# access-list 100 permit tcp any any eq smtp
!
!
! パケットの分類を行うために、class-mapの設定をします。
!
Router(config)# class-map MAIL-Data
Router(config-class-map)# match ip access-group 100
Router(config-class-map)# exit
Router(config)#
!
!
! 経路の指定を行うために、action-mapの設定をします。
!
Router(config)# action-map MAIL-Data
Router(config-action-map)# set ip next-hop pppoe 2
Router(config-action-map)# exit
Router(config)#
!
!
! class-mapとaction-mapのひもづけをpolicy-mapで設定します。
!
Router(config)# policy-map MAIL-DATA
Router(config-policy-map)# class MAIL-Data action MAIL-Data
Router(config-policy-map)# exit
Router(config)#
!
!
! 登録したポリシーマップを適用することを宣言します。
!
Router(config)# interface lan 1
Router(config-if lan 1) service-policy input MAIL-DATA Router(config-if lan 1) exit Router(config)# ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
