設定例

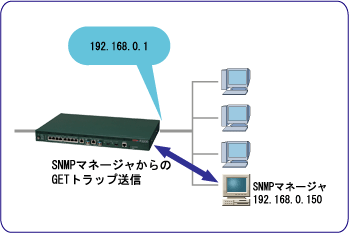

4.SNMPエージェント(IPv4)




<設定データの例>
設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス LANインタフェース設定モード ip address LAN側IPアドレスサブネットマスク 192.168.0.1
255.255.255.0
設定例1を参照
装置情報の設定 基本設定モード snmp-server contact sysContact(管理者名) admin
    snmp-server location sysLocation(設置場所) Tokyo
    snmp-server name sysName(システム名称) FITELnetF2200-1
SNMPマネージャの設定  基本設定モード snmp-server community コミュニティ名・動作環境 public / read-only
    snmp-server host SNMPマネージャのIPアドレス 192.168.0.150
コミュニティ名:public
トラップ送信のための設定
    snmp-server enable トラップを送信するかどうか enable

<コマンドによる設定>(!の行はコメントです。実際に入力する必要はありません。)    この設定を適用したい方は
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! 装置情報を設定します。
!
Router(config)# snmp-server contact admin
Router(config)# snmp-server location Tokyo
Router(config)# snmp-server name FITELnetF2200-1
!
!
! SNMPマネージャを設定します。
!
Router(config)# snmp-server community public ro
Router(config)# snmp-server host 192.168.0.150 public
Router(config)# snmp-server enable traps
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
