| 設定例 > QoS機能（ＣＢＱ） |
| 15．WAN側へ送信するパケットに対して帯域制御を行う場合 |
WAN側へ送信するパケットのうち、FTPに関するパケットに対して帯域制御を行います。

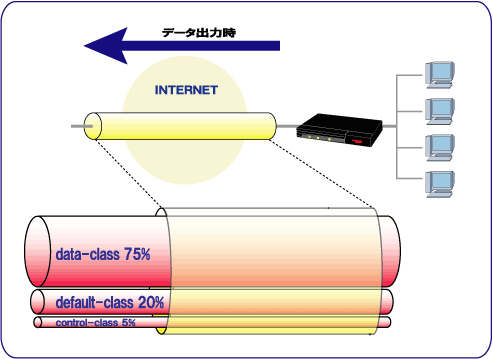

設定例では、回線帯域の75%をFTPに関するパケットに割り当てています。
| root-class | 使用する回線の帯域を何％帯域制御に使用するかを設定します。 100% |
| data-class | 優先させたいパケットに割り当てる帯域を設定します。 75% |
| default-class | 通常のパケットに割り当てる帯域を設定します。 20% |
| control-class | ICMP 、IGMP 、RSVP 等に割り当てる帯域を設定します。 4% |
! ! ! LAN側IPアドレスを設定します（設定例１を参照）。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ! ! ! PPPoEの各種設定をします。 ! Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret Router(config-if pppoe 1)# pppoe type host ! ! ! 帯域制御の設定をします。 ! Router(config-if pppoe 1)# qos output bandwidth 10M cbq Router(config-if pppoe 1)# qos-que cbq etc bandwidth 1 parent root-class default Router(config-if pppoe 1)# qos-que cbq control-class bandwidth 4 parent root-class priority 2 borrow Router(config-if pppoe 1)# qos-que cbq default-class bandwidth 20 parent root-class priority 4 borrow Router(config-if pppoe 1)# qos-que cbq data-class bandwidth 75 parent root-class priority 7 borrow Router(config-if pppoe 1)# qos-que cbq root-class bandwidth 100 parent NULL Router(config-if pppoe 1)# service-policy output select_pppoe Router(config-if pppoe 1)# exit ! ! ! デフォルトルートをPPPoE１に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! Router(config)# access-list 100 permit tcp any any eq ftp Router(config)# access-list 100 permit tcp any any eq ftp-data Router(config)# access-list 101 permit tcp any any Router(config)# access-list 102 permit 1 any any Router(config)# access-list 102 permit 2 any any Router(config)# access-list 102 permit 46 any any ! ! ! クラスマップの設定をします。 ! Router(config)# class-map data-class Router(config-class-map)# match ip access-group 100 Router(config-class-map)# exit Router(config)# class-map default-class Router(config-class-map)# match ip access-group 101 Router(config-class-map)# exit Router(config)# class-map control-class Router(config-class-map)# match ip access-group 102 Router(config-class-map)# exit ! ! ! アクションマップの設定をします。 ! Router(config)# action-map 111 Router(config-action-map)# set queuing data-class Router(config-action-map)# exit Router(config)# action-map 222 Router(config-action-map)# set queuing default-class Router(config-action-map)# exit Router(config)# action-map 333 Router(config-action-map)# set queuing control-class Router(config-action-map)# exit ! ! ! ポリシーマップの設定をします。 ! Router(config)# policy-map select_pppoe Router(config-policy-map)# class data-class action 111 Router(config-policy-map)# class default-class action 222 Router(config-policy-map)# class control-class action 333 Router(config-policy-map)# exit Router(config)# end Router# save SIDE-A.cfg % saving working-config % finished saving |
