| 設定例 > IP in IP機能の設定 |
| 24．トンネルインタフェースを使用する |

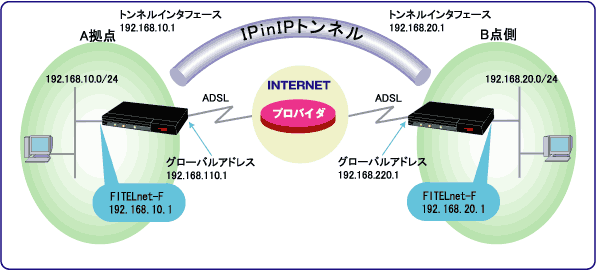

IPv4のネットワークでトンネルインタフェースを使用する。
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレスサブネットマスク | 192.168.10.1 255.255.255.0 |
設定例1を参照 |
| PPPE機能 | PPPoEインタフェース設定モード | pppoe server | 接続相手名称 | FLETS | わかりやすい名称 |
| pppoe account | ユーザID パスワード |
abc012@xxx.ne.jp secret |
|||
| pppoe type | 端末型 | host | |||
| IP in IP機能 | トンネルインタフェース設定モード | tunnel mode | トンネルモード | ipip | |
| ip address unnumbered | インタフェースのアドレスをトンネルインタフェースのアドレスとして使用 | lan 1 | |||
| tunnel source | トンネルの送信元アドレス | 192.168.110.1 | |||
| tunnel destination | トンネルの宛先アドレス | 192.168.220.1 | |||
| 経路情報 | 基本設定モード | ip route | 192.168.20.0宛のnexthopをトンネルインタフェースとする | 192.168.20.0 255.255.255.0 tunnel 1 | |
| ip route | 192.168.220.1宛のnexthopをPPPoEインタフェースとする | 192.168.220.1 255.255.255.255 pppoe 1 |
＜コマンドによる設定＞（!の行はコメントです。実際に入力する必要はありません。） この設定を適用したい方は
拠点Aの設定
! ! ! LAN側IPアドレスを設定します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# configure terminal Router(config)# ! ! ! 各インタフェースに関する設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.10.1 255.255.255.0 Router(config-if lan 1)# exit Router(config)# ! ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account abc012@xxx.ne.jp secret Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# ip address 192.168.110.1 Router(config-if pppoe 1)# exit Router(config)# ! ! ! ! トンネルインタフェース設定モードに移行します。 ! Router(config)# interface tunnel 1 Router(config-if tunnel 1)# tunnel mode ipip Router(config-if tunnel 1)# tunnel source 192.168.110.1 Router(config-if tunnel 1)# tunnel destination 192.168.220.1 Router(config-if tunnel 1)# ip address unnumbered lan 1 Router(config-if tunnel 1)# exit Router(config)# ! ! ! B拠点のネットワーク向けのルートを設定します。 ! Router(config)# ip route 192.168.20.0 255.255.255.0 tunnel 1 Router(config)# ip route 192.168.220.1 255.255.255.255 pppoe 1 ! ! ! ProxyDNS 機能の設定をします。 ! Router(config)# proxydns mode v4 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y |
拠点Bの設定 この設定を適用したい方は
! ! ! LAN側IPアドレスを設定します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# configure terminal Router(config)# ! ! ! 各インタフェースに関する設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.20.1 255.255.255.0 Router(config-if lan 1)# exit Router(config)# ! ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account xyz012@xxx.ne.jp secret Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# ip address 192.168.220.1 Router(config-if pppoe 1)# exit Router(config)# ! ! ! ! トンネルインタフェース設定モードに移行します。 ! Router(config)# interface tunnel 1 Router(config-if tunnel 1)# tunnel mode ipip Router(config-if tunnel 1)# tunnel source 192.168.220.1 Router(config-if tunnel 1)# tunnel destination 192.168.110.1 Router(config-if tunnel 1)# ip address unnumbered lan 1 Router(config-if tunnel 1)# exit Router(config)# ! ! ! A拠点のネットワーク向けのルートを設定します。 ! Router(config)# ip route 192.168.10.0 255.255.255.0 tunnel 1 Router(config)# ip route 192.168.110.1 255.255.255.255 pppoe 1 ! ! ! ProxyDNS 機能の設定をします。 ! Router(config)# proxydns mode v4 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y |
