| 18．UPnP機能の設定 |

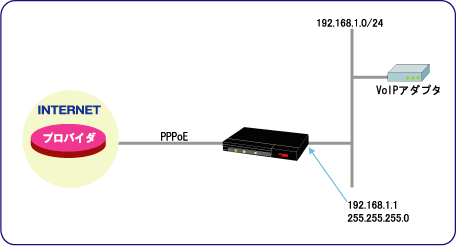

FITELnet-F100でUPnP機能を使用するケースを考えます。
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレスサブネットマスク | 192.168.1.1 255.255.255.0 |
設定例1を参照 |
| PPPoEインタフェース | PPPoEインタフェース設定モード | pppoe server | 接続相手名称 | A-Provider | わかりやすい名称 |
| pppoe account | ユーザID パスワード |
user@xxxx.ne.jp secret |
|||
| pppoe type | 端末型 | host | |||
| 簡易DNS機能を使用する | 基本設定モード | proxydns mode | 簡易DNS機能を使用するプロトコル | both | IPv4、IPv6の双方で使用する |
| UPnP機能を使用する | 基本設定モード | upnp-server | UPnP機能を使用するかどうか | enable |
＜コマンドによる設定＞（!の行はコメントです。実際に入力する必要はありません。） この設定を適用したい方は
! ! ! LAN側IPアドレスを設定します（設定例１を参照）。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ! ! ! PPPoEの各種設定をします。 ! Router(config-if pppoe 1)# ip nat inside source list 99 interface Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# pppoe auth-accept auto Router(config-if pppoe 1)# exit ! ! ! 簡易DNS機能の設定をします。 ! Router(config)# proxydns mode both Router(config)# proxydns default cache-time off ! ! ! アクセスリストの設定を行います。 ! Router(config)# access-list 99 permit 192.168.1.0 0.0.0.255 ! ! ! デフォルトルートをPPPoE1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! UPnP機能の設定を行います。 ! Router(config)# upnp-server enable Router(config)# upnp-server target-interface pppoe 1 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y |
