| 設定例 > DHCP接続 |

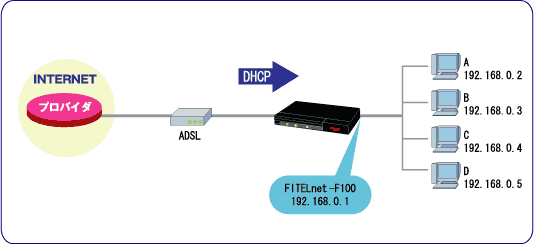

| 3．DHCP接続 〜Yahoo! BB など PPPoEを使用しないADSLサービスをご利用の場合〜 |
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレスサブネットマスク | 192.168.0.1 255.255.255.0 |
設定例1を参照 |
| WAN側IPアドレス | EWANインタフェース設定モード | ip address | DHCPクライアント機能 | dhcp | |
| DHCP識別子 | （指定がなければ入力しない） | ||||
| PPPoEインタフェース | PPPoEインタフェース設定モード | shutdown | PPPoEインタフェース | 使用しない | |
| NAT+ | 基本設定モード | access-list | LAN側ネットワーク | 192.168.0.0/24 | NAT変換前のアドレス |
| EWANインタフェース設定モード | ip nat | NAT+を使用する | interface | NAT+を使用する設定 | |
| ProxyDNS機能 | 基本設定モード | proxydns mode | IPv4のProxyDNS機能を使用する | v4 | |
| DHCPサーバ機能 | 基本設定モード | service dhcp-server | DHCPサーバ機能を使用する | service dhcp-server | |
| DHCP設定モード | dns-server | ProxyDNS機能を使用するため、 DNSサーバを自分とする |
0.0.0.0 | ||
| default-router | デフォルトルータのIPアドレス | 0.0.0.0 | ※１ |
※１：デフォルトルータのIPアドレスに0.0.0.0を指定した場合は、自身のLAN側のIPアドレスを通知します。
＜コマンド操作＞（!の行はコメントです。実際に入力する必要はありません。） この設定を適用したい方は
! ! ! LAN側IPアドレスを設定します（設定例１を参照）。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! EWANインタフェース設定モードに移行します。 ! Router(config)# interface ewan 1 Router(config-if ewan 1)# ! ! ! DHCPクライアントを使用する設定をします。 ! Router(config-if ewan 1)# ip address dhcp ! ! ! NAT+の設定をします。 ! Router(config-if ewan 1)# ip nat inside source list 1 interface ! ! ! 基本設定モードに戻ります。 ! Router(config-if ewan 1)# exit ! ! ! access-list に、変換前アドレス（LAN側アドレス）を登録します。 ! Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255 ! ! ! ProxyDNS機能の設定をします。 ! Router(config)# proxydns mode v4 ! ! ! DHCPサーバ機能を使用する設定をします。 ! Router(config)# service dhcp-server ! ! ! LANインタフェースでDHCPサーバ機能を使用するために、DHCP設定モードに移行します。 ! Router(config)# ip dhcp pool lan1 ! ! ! DHCPで配布する情報を指定します。 ! Router(config-dhcp-pool)# dns-server 0.0.0.0 Router(config-dhcp-pool)# default-router 0.0.0.0 Router(config-dhcp-pool)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y |
