FITELnet-Fシリーズ/設定例/OSPF機能

設定例　>　OSPF機能

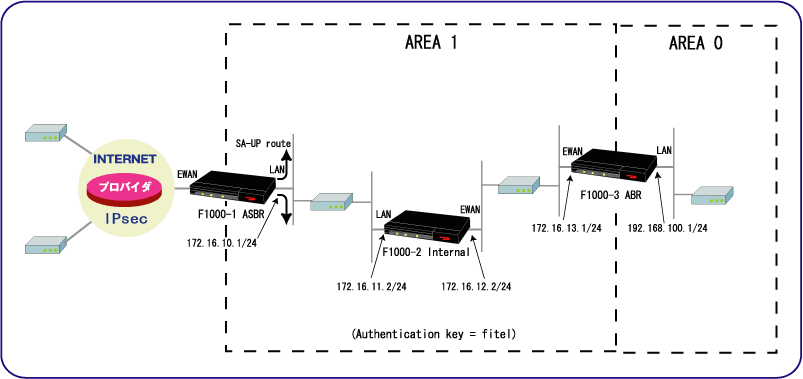

17．OSPF機能　

＜設定データの例＞

設定内容	設定モード	設定コマンド名	設定項目	入力値	備考
LAN側IPアドレス	LANインタフェース設定モード	ip address	LAN側IPアドレスサブネットマスク	172.16.10.1 255.255.255.0	設定例1を参照
ループバックインタフェースのIPアドレス	ループバックインタフェース設定モード	ip address	ループバックインタフェース側IPアドレス	1.1.1.1
ASBRに関する設定	OSPFサービス設定モード	network	インタフェースの属するエリアID	1.1.1.1 0.0.0.0 area 1
Internalに関する設定	OSPFサービス設定モード	network	インタフェースの属するエリアID	2.2.2.2 0.0.0.0 area 1
ABRに関する設定	OSPFサービス設定モード	network	インタフェースの属するエリアID	3.3.3.3 0.0.0.0 area 0

＜コマンドによる設定＞（!の行はコメントです。実際に入力する必要はありません。）
　　　　　　　　　　　　　　　　　　　　　　　　　　　　この設定を適用したい方は

F100-1 ASBRの設定

!
!
! LAN側IPアドレスを設定します（設定例１を参照）。
!
Router> enable
Enter password: super ←パスワードを入力します。（実際は表示されない）
!
Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)# linkdown-detect on
Router(config-if lan 1)# ip address 172.16.10.1 255.255.255.0
Router(config-if lan 1)# ip ospf authentication-key fitel
Router(config-if lan 1)# exit
!
!
! ループバックインタフェース設定モードに移行します。
!
Router(config)# interface loopback 1
Router(config-if loopback 1)# ip address 1.1.1.1
Router(config-if loopback 1)# exit
!
!
! OSPFの設定をします。
!
Router(config)# router ospf
Router(config-ospf)# area 1 authentication
Router(config-ospf)# network 1.1.1.1 0.0.0.0 area 1
Router(config-ospf)# network 172.16.10.0 0.0.0.255 area 1
Router(config-ospf)# redistribute local-prot1 ←SA-UPルートを参照して下さい。
Router(config-ospf)# router-id 1.1.1.1
Router(config-ospf)# exit
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y

F100-2 Internalの設定

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　この設定を適用したい方は

!
!
! LAN側IPアドレスを設定します（設定例１を参照）。
!
Router> enable
Enter password: super ←パスワードを入力します。（実際は表示されない）
!
Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# linkdown-detect on
Router(config-if lan 1)# ip address 172.16.11.2 255.255.255.0
Router(config-if lan 1)# ip ospf authentication-key fitel
Router(config-if lan 1)# exit
!
!
! EWAN1インタフェース設定モードに移行します。
!
Router(config)# interface ewan 1
Router(config-if ewan 1)# ip mtu 1500
Router(config-if ewan 1)# ip address 172.16.12.2 255.255.255.0
Router(config-if ewan 1)# exit
!
!
! ループバックインタフェース設定モードに移行します。
!
Router(config)# interface loopback 1
Router(config-if loopback 1)# ip address 2.2.2.2
Router(config-if loopback 1)# exit
!
!
! OSPFの設定をします。
!
Router(config)# router ospf
Router(config-ospf)# area 1 authentication
Router(config-ospf)# network 2.2.2.2 0.0.0.0 area 1
Router(config-ospf)# network 172.16.11.0 0.0.0.255 area 1
Router(config-ospf)# network 172.16.12.0 0.0.0.255 area 1
Router(config-ospf)# router-id 2.2.2.2
Router(config-ospf)# exit
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y

F100-3 ABRの設定

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　この設定を適用したい方は

!
!
! LAN側IPアドレスを設定します（設定例１を参照）。
!
Router> enable
Enter password: super ←パスワードを入力します。（実際は表示されない）
!
Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# linkdown-detect on
Router(config-if lan 1)# ip address 192.168.100.1 255.255.255.0
Router(config-if lan 1)# ip ospf authentication-key fitel
Router(config-if lan 1)# exit
!
!
! EWAN1インタフェース設定モードに移行します。
!
Router(config)# interface ewan 1
Router(config-if ewan 1)# ip mtu 1500
Router(config-if ewan 1)# ip address 172.16.13.1 255.255.255.0
Router(config-if ewan 1)# exit
!
!
! ループバックインタフェース設定モードに移行します。
!
Router(config)# interface loopback 1
Router(config-if loopback 1)# ip address 3.3.3.3
Router(config-if loopback 1)# exit
!
!
! OSPFの設定をします。
!
Router(config)# router ospf
Router(config-ospf)# area 1 authentication
Router(config-ospf)# network 3.3.3.3 0.0.0.0 area 0
Router(config-ospf)# network 172.16.11.0 0.0.0.255 area 1
Router(config-ospf)# network 192.168.100.0 0.0.0.255 area 0
Router(config-ospf)# router-id 3.3.3.3
Router(config-ospf)# exit
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y

　　ポイント

・EWANインタフェースのMTUを1500にしてください。
・LANインタフェースでは、linkdown-detect onの設定をしてください。
