FITELnet-F40/設定例/FITELnet-F40対向でIPsec通信をする(1)

ネットワーク機器トップ　>　製品ラインナップ　>　FITELnet-Fシリーズ　>　設定例　>　
FITELnet-F40対向でIPsec通信をする(1)

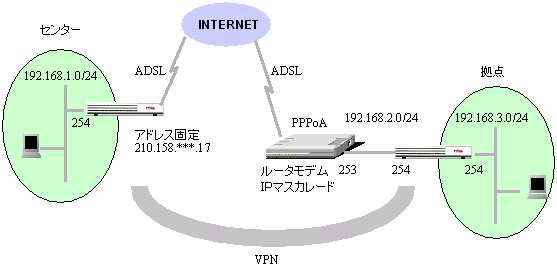

1．NAT-Traversalの構成　　

＜プロバイダより割り振られたアドレス（アドレスは一例です）＞

センタ側	210.158.***.17
拠点側	指定なし(ルータモデム)

＜コマンド操作＞

【設定例表記方法のご案内】

本来一行で入力すべきコマンドでありながら，スペースの関係で複数行に渡った場合，行末に「\」を付けています．
FITELnet-F40は，この「\」を認識しますので，本ページの設定例をコンソールにペーストできます．

#
#EWANをPPPoEで使用する
#
wan type=pppoe
#
#EWAN側IPアドレスと，フレッツADSLに接続するための
#ID（abc012@***.***.ne.jp）とパスワード（xxxyyyzzz）の設定
#
pppoe add name=FLETS if=pppoe1 addr=210.158.***.17\
 id=abc012@***.***.ne.jp password=xxxyyyzzz
#
#LAN側IPアドレスの設定
#
interface lan addr=192.168.1.254,255.255.255.0
#
#ルート情報の設定
#
ipripstatic delete default
ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=pppoe1
#
#NATプラスを使用する
#→VPN対象外のパケットをインターネットアクセスさせる場合には
#　VPNセレクタの設定と併せて必要
#
nat pppoe1 natp
#
#VPN機能を使用する
#
vpn on
#
#PhaseIポリシーの設定（暗号アルゴリズムはDES，認証方法はPre-shared key方式，
#認証アルゴリズムはMD5。ライフタイムはデフォルトで1000秒）
#
vpnikepolicy add id=1 encr=des method=prekey hash=md5
#
#PhaseIIポリシーの設定（暗号アルゴリズムはDES，認証アルゴリズムはMD5。
#ライフタイムはデフォルトで600秒）
#
vpnpolicy add id=1 encr=des auth=hmac-md5
#
#VPNピアの設定（この例では，鍵データは文字列でsecret-vpnとした。
#NAT-Traversal 機能を使用する）
#
vpnpeer add name=kyoten\
 idtype-pre=userfqdn key=a,secret-vpn nat=off mode=aggressive ikepolicy=1\
 nat-traversal=on
#
#VPN対象パケット（VPNセレクタ）の設定
#
vpnselector add id=1 dst=192.168.3.0,255.255.255.0\
 src=192.168.1.0,255.255.255.0 type=ipsec peername=kyoten policy=1
#
#VPN対象外のパケットをインターネットアクセスさせる場合には必要
#
vpnselector add id=64 dst=all src=all type=bypass
#
#設定を保存して装置を再起動
#（再起動しないと設定が有効にならない項目もあるので注意）
#
exit
Configuration modified. save ok?(y/n): y
please reset#reset
Do you want to continue(y/n)?: y

(FITELnet-F40)

#
#EWAN側は固定のIPアドレスを使用する
#
wan type=manual
#
#EWAN側IPアドレスの設定
#（アドレスは一例です。
#　ルータモデムのLAN側の設定に合わせてください）
#
interface wan addr=192.168.2.254,255.255.255.0
#
#LAN側IPアドレスの設定
#
interface lan addr=192.168.3.254,255.255.255.0
#
#ルート情報の設定
#（nexthopのアドレスは一例です。
#　ルータモデムのLAN側のアドレスを設定してください）
#
ipripstatic delete default
ipripstatic add dst=0.0.0.0,0.0.0.0 nexthop=192.168.2.253
#
#NATプラスを使用する
#→VPN対象外のパケットをインターネットアクセスさせる場合には
#　VPNセレクタの設定と併せて必要
#
nat wan natp
#
#VPN機能を使用する
#
vpn on
#
#PhaseIポリシーの設定（暗号アルゴリズムはDES，認証方法はPre-shared key方式，
#認証アルゴリズムはMD5→センター側の設定と合わせる。ライフタイムはデフォルトで1000秒）
#
vpnikepolicy add id=1 encr=des method=prekey hash=md5
#
#PhaseIIポリシーの設定（暗号アルゴリズムはDES，認証アルゴリズムはMD5
#→センター側の設定と合わせる。ライフタイムはデフォルトで600秒）
#
vpnpolicy add id=1 encr=des auth=hmac-md5
#
#VPNピアの設定（鍵データは文字列でsecret-vpn→センター側と同じにする。
#NAT-Traversal 機能を使用する）
#
vpnpeer add addr=210.158.***.17 myname=kyoten\
 idtype-pre=userfqdn key=a,secret-vpn nat=off mode=aggressive ikepolicy=1\
 nat-traversal=on
#
#VPN対象パケット（VPNセレクタ）の設定
#
vpnselector add id=1 dst=192.168.1.0,255.255.255.0\
 src=192.168.3.0,255.255.255.0 type=ipsec\
 peeraddr=210.158.***.17 policy=1
#
#VPN対象外のパケットをインターネットアクセスさせる場合には必要
#
vpnselector add id=64 dst=all src=all type=bypass
#
#設定を保存して装置を再起動
#（再起動しないと設定が有効にならない項目もあるので注意）
#
exit
Configuration modified. save ok?(y/n): y
please reset#reset
Do you want to continue(y/n)?: y

拠点側の「VPN対象パケット（VPNセレクタ）の設定」で，以下のように retrynegoをonにすることで，SA が確立するまで繰り返し確立を試みるようになります。
また，negotypeをlifetimeに設定しておくことで， SAが確立された後は，ライフタイム満了前に新しいSAを確立しにいくようになります。

この二つの機能を利用することで，常にSAを確立した状態を維持でき，拠点側に固定アドレスがなくても，データの発生契機や方向に関わらず，VPN通信を自動的に再開できるようになります。

vpnselector set id=1 dst=192.168.1.0,255.255.255.0\
 src=192.168.3.0,255.255.255.0 negotype=,lifetime\
 retrynego=on peeraddr=210.158.***.17 policy=1
