FITELnet-F40とVPNクライアントソフトでIPsec通信をする(2)
設定例


FITELnet-F40とVPNクライアントソフトでIPsec通信をする(2)
2.NetScreen-Remoteクライアントソフト

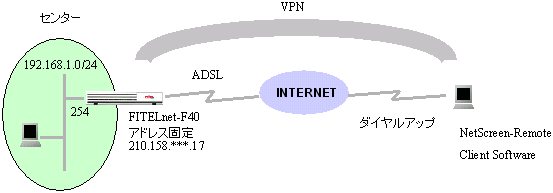

FITELnet-F40とNetScreen-RemoteクライアントソフトでIPsec通信をする

<プロバイダより割り振られたアドレス(アドレスは一例です)>
<コマンド操作>

【設定例表記方法のご案内】

本来一行で入力すべきコマンドでありながら,スペースの関係で複数行に渡った場合,行末に「\」を付けています.
FITELnet-F40は,この「\」を認識しますので,本ページの設定例をコンソールにペーストできます.


センタ
#
#WANをPPPoEで使用する
#
wan type=pppoe
#
#WAN側IPアドレスと,フレッツADSLに接続するための
#ID(abc012@***.***.ne.jp)とパスワード(xxxyyyzzz)の設定
#(ファームウェアV01.02以前では“if=pppoe1”は不要)
#
pppoe add name=FLETS if=pppoe1 addr=210.158.***.17\
 id=abc012@***.***.ne.jp password=xxxyyyzzz
#
#LAN側IPアドレスの設定
#
interface lan addr=192.168.1.254,255.255.255.0
#
#ルート情報の設定
#
ipripstatic delete default
ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=pppoe1
#
#NATプラスを使用する(ファームウェアV01.02以前では“pppoe1”は不要)
#(VPN対象外のパケットをインターネットアクセスさせる場合には
# VPNセレクタの設定と併せて必要)
#
nat pppoe1 natp
#
#VPN機能を使用する
#
vpn on
#
#PhaseIポリシーの設定(暗号アルゴリズムはDES,認証方法はPre-shared key方式,
#認証アルゴリズムはMD5。ライフタイムはデフォルトで1000秒)
#
vpnikepolicy add id=1 encr=des method=prekey hash=md5
#
#PhaseIIポリシーの設定(暗号アルゴリズムはDES,認証アルゴリズムはMD5。
#ライフタイムはデフォルトで600秒)
#
vpnpolicy add id=1 encr=des auth=hmac-md5
#
#VPNピアの設定(鍵データは文字列でsecret-vpn)
#
vpnpeer add name=abc345@***.***.ne.jp idtype-pre=userfqdn key=a,secret-vpn\
 nat=off ikepolicy=1
#
#VPN対象パケット(VPNセレクタ)の設定
#
vpnselector add id=1 dst=peer src=192.168.1.0,255.255.255.0 type=ipsec\
 peername=abc345@***.***.ne.jp policy=1
#
#VPN対象外のパケットをインターネットアクセスさせる場合には必要
#
vpnselector add id=64 dst=all src=all type=bypass
#
#設定を保存して装置を再起動
#(再起動しないと設定が有効にならない項目もあるので注意)
#
exit
Configuration modified. save ok?(y/n): y
please reset#reset
Do you want to continue(y/n)?: y
クライアント
Security Policy Editorを立ち上げる
[設定画面はSecurity Policy Editor Ver.7.0.3(Build 12)]

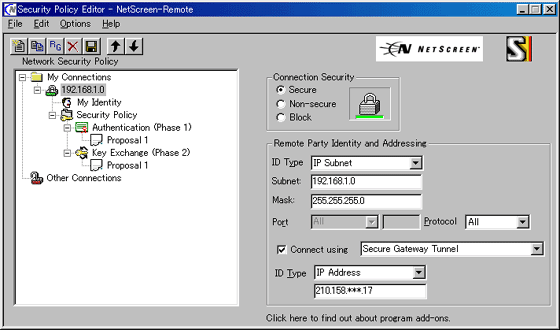

1.Security Policy の設定
 Add a new connection のアイコンをクリックして、
 Connection Security : Secureでnew connectionを作成
 Remote Party Identity and Addressing の設定
 ID Type : IP Subnetを選択
 Subnet  : 192.168.1.0を入力
 Mask    : 255.255.255.0を入力
 Protocol: Allを選択
 Connect using Secure Gateway Tunnelにチェックを入れる
 ID Type : IP Addressを選択し、210.158.***.17を入力

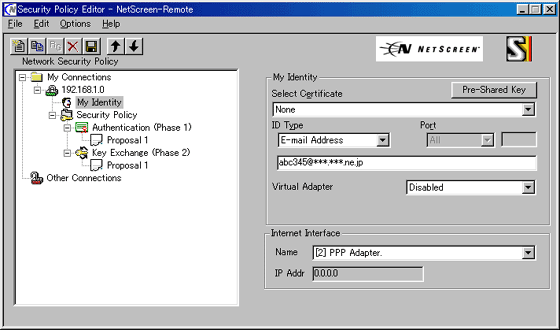

2.My Identity の設定
 Select Certificate : Noneを選択
 ID Type            : E-mail Addressを選択し、abc345@***.***.ne.jpを入力
 *ここでE-mail Addressを選択するためには、あらかじめ次のSecurity Policy の
  設定で、Negotiation Mode を Aggressive Modeにしておく必要がある。
 Internet Interface : 環境に応じて任意に設定

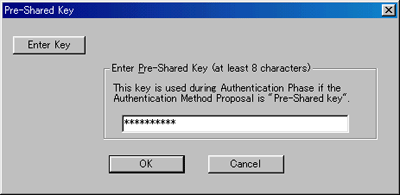

Pre-Shared Keyの設定
 Pre-Shared Keyのボタンをクリックすると、入力ウィンドウがオープンする。
 そこでEnter Keyボタンをクリックして、センター側と同じ鍵データ(secret-vpn)を
 入力する。

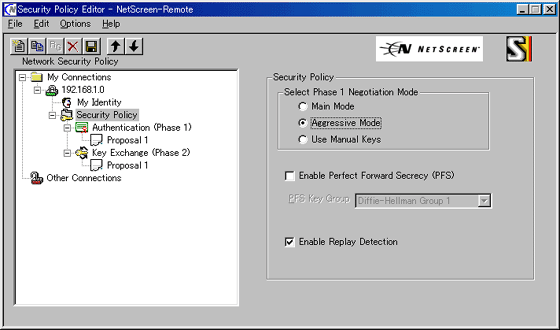

3.Security Policy の設定
 Select Phase 1 Negotiation Mode : Aggressive Modeを選択

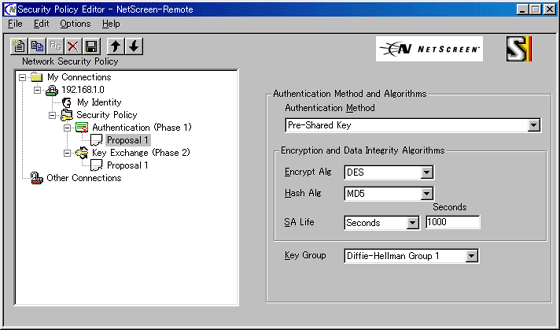

4.Authentication (Phase1) の設定
 Authentication Method : Pre-Shared Keyを選択
 Encrypt Alg           : DESを選択
 Hash Alg              : MD5を選択
 SA Life               : Secondsを選択して1000を入力
 Key Group             : Diffie-Hellman Groupe 1を選択

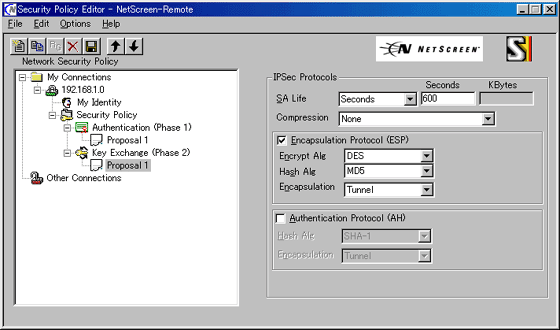

5.Key Exchange (Phase2) の設定
 SA Life       : Secondsを選択して600を入力
 Compression   : Noneを選択
 Encapsulation Protocol (ESP) はチェックを入れる
 Encrypt Alg   : DESを選択
 Hash Alg      : MD5を選択
 Encapsulation : Tunnelを選択
 Authentication Protocol (AH) はチェックしない
