特長・仕様
特長 特長 仕様 仕様 外観図 外観図

特長

1.ブロードバンドに相応しいスピード。

IPsecでもブロードバンドのスピードを損なわないスループットを実現します。



2.ネットワークの回線費用削減と信頼性向上。

多彩な冗長構成をとることができ、IPsecで負荷分散することもできます。
これにより、安価なブロードバンド回線を利用しながらも、ネットワークの信頼性を確保することができます。

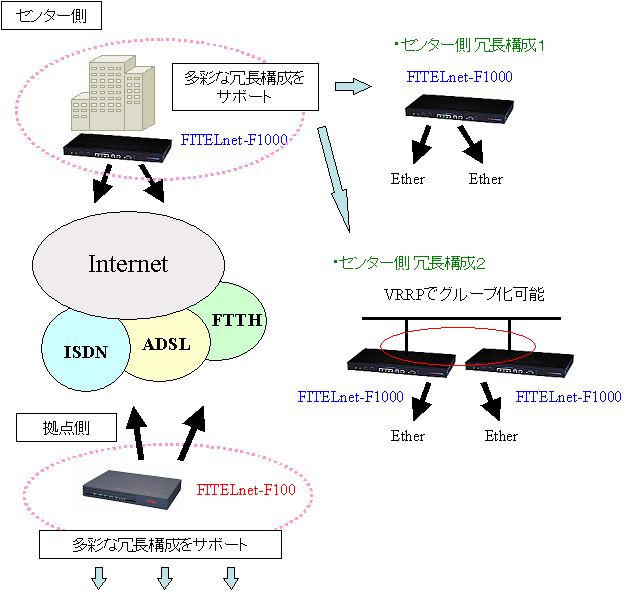

・多彩な冗長構成


多彩な冗長構成


多彩な冗長構成

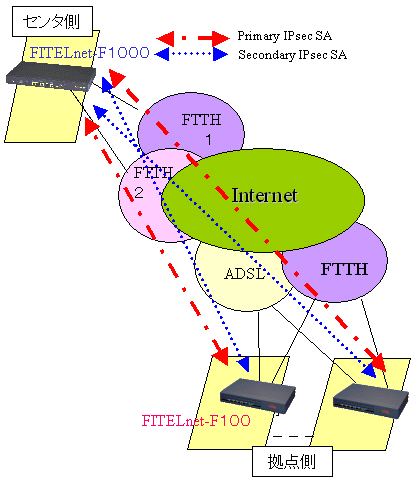

・IPsec負荷分散構成

異なるプロバイダ間で特別な連携を取らずに、冗長構成と負荷分散構成をサポートします。
Primary IPsec SA・Secondary IPsec SAに負荷分散し、どちらかのIPsec通信が途切れた場合は、残りのSAで通信を継続します。


IPsec負荷分散構成

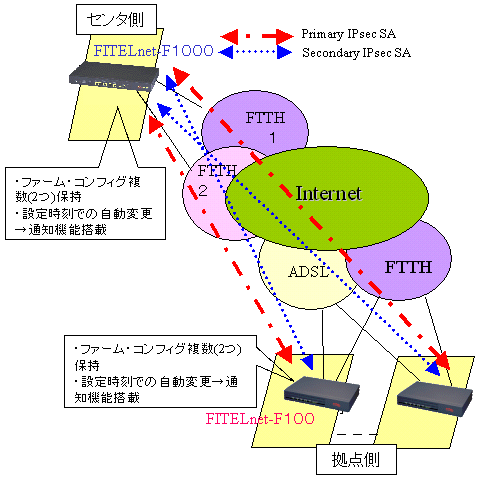

3.ネットワーク運用性向上

ファーム、コンフィグを複数(2つ）保持でき、設定した時刻での自動変更→通知機能※を搭載するなど、多拠点展開においての運用性向上、ランニングコストを削減できます。

※syslogもしくは障害通知メール機能による


ネットワーク運用性向上



4.広域イーサネット・IP-VPNにも対応

インターネットVPNのみならず、広域イーサネット・IP-VPNのアクセスルータにも最適です。

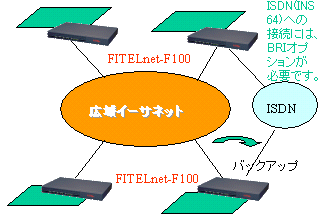

広域イーサネット IP-VPN




広域イーサネットの構成図 IP-VPNの構成図
ページトップへ





仕様

項目
○：サポート
FITELnet-F80 FITELnet-F100 FITELnet-F1000
LAN 10/100BASE-TX SWITCH 4ポート オートネゴ，固定(10/100,full/half,MDI/MDI-X) 4ポート オートネゴ，固定(10/100,full/half,MDI/MDI-X) 4ポート オートネゴ，固定(10/100,full/half,MDI/MDI-X)
EWAN1 10/100BASE-TX 1ポート オートネゴ，固定(10/100,full/half,MDI/MDI-X) 1ポート オートネゴ，固定(10/100,full/half,MDI/MDI-X) 1ポート オートネゴ，固定(10/100,full/half,MDI/MDI-X)
EWAN2 or LAN2(DMZ) 10/100BASE-TX 1ポート オートネゴ，固定(10/100,full/half,MDI/MDI-X) 1ポート オートネゴ，固定(10/100,full/half,MDI/MDI-X) 1ポート オートネゴ，固定(10/100,full/half,MDI/MDI-X)
BRI INS64
専用線（64/128kbps）		 − 1ポート（オプション）*1 *2 −
サポートプロトコル IPv4，IPv6 IPv4，IPv6 IPv4，IPv6
ルーティングプロトコル スタティック，RIP，RIP2，BGP4，OSPFv2 スタティック，RIP，RIP2，BGP4，OSPFv2（Ver2系） スタティック，RIP，RIP2，BGP4，OSPFv2
PPPoE ○(再接続機能サポート) ○(再接続機能サポート) ○(再接続機能サポート)
DHCP DHCPサーバ，クライアント，リレーエージェント DHCPサーバ，クライアント，リレーエージェント DHCPサーバ，クライアント，リレーエージェント
冗長構成 グループ化 − ○（Ver1系） −
VRRP ○ ○（Ver2系） ○
電子メール通知機能 ○ ○ ○
ファイアウォール パケットフィルタリング アドレス，プロトコル，ポート番号，インタフェース アドレス，プロトコル，ポート番号，インタフェース アドレス，プロトコル，ポート番号，インタフェース
学習フィルタリング ○（ステートフルインスペクション機能） ○（ステートフルインスペクション機能） ○（ステートフルインスペクション機能）
アドレス変換 NAT，NAT＋(plus)，
NATスタティック，
NAT＋(plus)スタティック		 NAT，NAT＋(plus)，
NATスタティック，
NAT＋(plus)スタティック		 NAT，NAT＋(plus)，
NATスタティック，
NAT＋(plus)スタティック
マルチルーティング − ○（Ver1系） −
ポリシールーティング ○ ○（Ver2系） ○（Ver2系）
QoS/CoS PRIQ ○ ○ ○
CBQ ○ ○ ○
VLAN ポートVLAN ○ ○（Ver2系） ○（Ver2系）
タグVLAN ○ ○（Ver2系） ○（Ver2系）
UPnP(SIP) ○ ○ −
ProxyDNS ○ ○ ○
SNTP ○ ○ ○
SNMP ○ ○ ○
SYSLOG ○ ○ ○
VPN（IPsec) カプセル化方式 ESPトンネルモード ESPトンネルモード ESPトンネルモード
暗号化方式 DES(56bit)，3DES，AES DES(56bit)，3DES，AES DES(56bit)，3DES，AES
ハッシュ方式 MD5，SHA-1 MD5，SHA-1 MD5，SHA-1
DH グループ 1，2 グループ 1，2，5 グループ 1，2，5
鍵交換 IKEv1 Pre-Shared Key IKEv1 Pre-Shared Key IKEv1 Pre-Shared Key
PKI RSA Signature (X.509V3)，CRL RSA Signature (X.509V3)，CRL RSA Signature (X.509V3)，CRL
IKE Mode Main Mode，Aggressive Mode，Quick Mode Main Mode，Aggressive Mode，Quick Mode Main Mode，Aggressive Mode，Quick Mode
IPsec冗長 ○ ○ ○
IPsec負荷分散 ○ ○ ○
PFS ○ ○ ○
NAT-Traversal ○(draft-ietf-ipsec-nat-t-ike-00) ○(draft-ietf-ipsec-nat-t-ike-00) ○(draft-ietf-ipsec-nat-t-ike-00)
対地登録(peer)数 32 32（Ver1系）
100（Ver2系）		 500
トンネル(selector)数 64 64（Ver1系）
128（Ver2系）		 2000
ファーム，コンフィグ２面，設定日時自動変更 ○ ○ ○
設定，運用 WWWサーバ（表示、操作）
コマンド*3		 WWWサーバ（設定はVer1系のみ）
コマンド*3		 コマンド*3
電源 AC90〜120V 50/60Hz（内蔵） AC90〜120V 50/60Hz（内蔵） AC90〜120V 50/60Hz（内蔵）
環境条件（動作時） 温度：0〜40℃
湿度：10〜85％(結露なきこと)		 温度：0〜40℃
湿度：10〜85％(結露なきこと)		 温度：0〜40℃
湿度：10〜85％(結露なきこと)
消費電力 20VA以下 20VA以下 20VA以下
発熱量 6kcal/h(typ) 6kcal/h(typ) 7kcal/h(typ)
EMI VCCI ClassA VCCI ClassA VCCI ClassA
MTBF 250,000H以上 250,000H以上
190,000以上(BRI)		 210,000H以上
JANコード 49 61415 37266 2 49 61415 37246 4
49 61415 37247 1(BRI)		 49 61415 37248 8
外形寸法 273(W)×203(D)×44.5(H) mm 273(W)×203(D)×44.5(H) mm 420(W)×230(D)×43.7(H) mm
※19インチラック1Uマウント
質量 約1.6kg 約1.6kg 約2.5kg
認証番号 D05-0335001 CD03-0185JP
（BRIオプション付きも同じ）		 D03-0531JP

*1：専用線はBRIモジュールのバージョンが2.00以降でサポート
*2：回線上の最大スループットは、約90kbpsとなります
*3：FITELnet-F80/F100/F1000では、操作性向上を目的として、コマンドラインをFITELnet-G・Rシリーズと同様の体系としましたので、FITELnet-F40とはコマンド体系が異なります。

ページトップへ





外観図

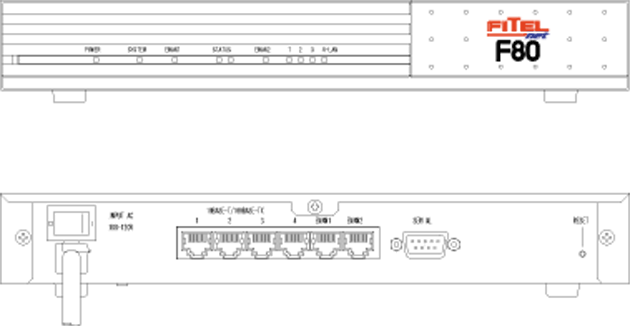

FITELnet-F80前面・背面

FITELnet−F80前面・背面図





FITELnet-F100外観

FITELnet−F100外観図

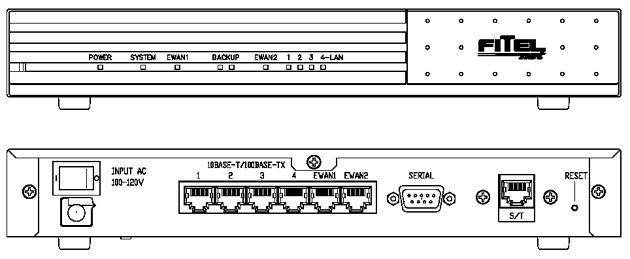

FITELnet-F100前面・背面

FITELnet−F100前面・背面図

BRIポート(「S/T」と表記)はオプションです。

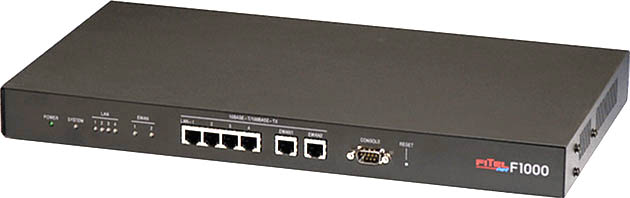

FITELnet-F1000外観



FITELnet−F1000外観図

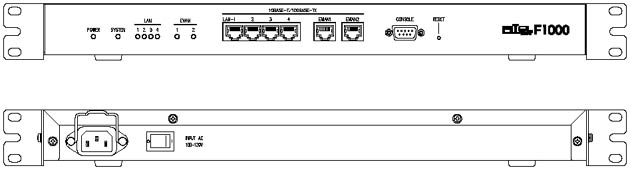

FITELnet-F1000前面・背面

FITELnet−F1000前面・背面図(取付金具付き)
