設定例

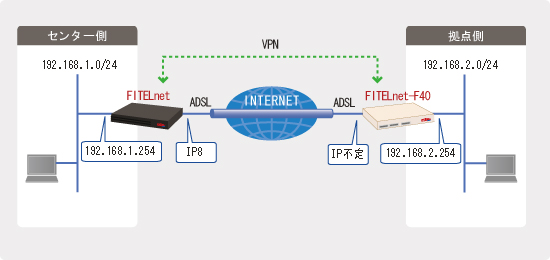

3.センタ(IP固定,アドレス8),拠点(IP不定)
概要
補足・注意点
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
プロバイダより割り振られたアドレス(アドレスは一例です)
センタ側 210.158.xxx.16/29
拠点側 指定なし
WEB設定の例
センタ
設定画面 設定項目 設定値 備考
センタ(F100)
インタフェース設定 LAN側設定 LAN側IPアドレス

192.168.1.254

サブネットマスク

255.255.255.0

DHCPサーバ機能 使用しない
【送信】 送信ボタンを押します
EWAN
PPPoE接続
PPPoE1
名称
FLETS わかりやすい名称
ユーザID

abc012@***.***.ne.jp

IDは一例です
パスワード xxxyyyzzz パスワードは一例です
接続タイプ LAN型
IPアドレス

210.158.xxx.17

【送信】 送信ボタンを押します
ルーティングプロトコルの設定 スタティックルーティング 通信先指定 0.0.0.0/0
中継先指定
インタフェース指定
PPPOE1
【送信】 送信ボタンを押します
NAT機能 PPPoE1
NAT+の登録
LAN上の端末指定 192.168.1.0/24 NAT変換前のアドレス
【送信】 送信ボタンを押します
VPNの設定 VPN動作モード ON
VPN通信動作中のイベントログ 残す
【送信】 送信ボタンを押します
VPNの設定 VPN対象パケットの登録 優先度 1
宛先指定 IPアドレス指定
192.168.2.0/24
送信元指定 IPアドレス指定
192.168.1.0/24
プロトコル IP
IPsec処理タイプ IPsec処理して中継
【送信】
優先度 64
宛先指定 すべて
送信元指定 すべて
プロトコル IP
IPsec処理タイプ IPsec処理しないで中継
【送信】 送信ボタンを押します
暗号化ポリシーの登録 名前 P2-POLICY
暗号アルゴリズム 3DES
認証アルゴリズム HMAC-SHA
【送信】 送信ボタンを押します
IKEポリシーの登録 ID 1
IKEポリシー認証アルゴリズム Pre-shared Key(拡張認証なし)
暗号化アルゴリズム 3des
Diffie-Hellman Group 2
ハッシュアルゴリズム sha
FQDNタイプ UserFQDN
鍵データ アスキー
secret-vpn
VPNピアの名前 remote
【送信】 送信ボタンを押します
MAPの登録 MAP名

kyoten

VPN対象パケット優先度 1
VPNピアのホスト名

remote

暗号化ポリシー P2-POLICY
IPsec PFS off
IPsec SAの生存時間 600秒
【送信】 送信ボタンを押します
インタフェースのMAP登録
PPPoE1のMAP登録
MAP名

kyoten

【送信】 送信ボタンを押します
装置の再起動 装置を再起動する 【送信】
※:設定を有効にするために、装置の再起動を行います。
WEB設定の例
拠点
設定画面 設定項目 設定値 備考
拠点(F40)
簡単設定 PPP over Ethernetの設定 1
名称
FLETS わかりやすい名称
ユーザID abc345@***.***.ne.jp IDは一例です
パスワード zzzyyyxxx パスワードは一例です
接続タイプ 端末型
デフォルトルート チェックを入れる
LAN側IPアドレス IPアドレス 192.168.2.254
サブネットマスク 255.255.255.0
NAT動作モード PPPoE1 NAT+
【登録する】 登録ボタンを押します
便利な設定
VPNの設定
VPN動作モード ON
【送信】 送信ボタンを押します
便利な設定
VPNの設定
Phase1ポリシーの登録 1
ポリシー識別子 1
Phase1方式 Pre-shared Key(拡張認証なし)
暗号化アルゴリズム 3des
Diffie-Hellmanで使用するOakley Group group2
ハッシュアルゴリズム sha
【送信】 送信ボタンを押します
Phase2ポリシーの登録 1
ポリシー識別子 1
SAライフタイム 600
鍵データの再生成 しない
暗号化アルゴリズム 3des
認証アルゴリズム hmac-sha
【送信】 送信ボタンを押します
VPNピアの登録 1
VPNピア識別
相手IPアドレス指定
210.158.xxx.17
FQDNタイプ UserFQDN
こちらの名前 remote
鍵データ 文字列
secret-vpn
NAT動作モード off
Phase1ポリシー識別子 1
【送信】 送信ボタンを押します
VPN対象パケットの登録 優先度 1
宛先指定 IPアドレス指定
192.168.1.0/24
送信元指定 IPアドレス指定
192.168.2.0/24
IPsec処理タイプ IPsec処理して中継
SA確率契機 起動時確立しない
ライフタイム満了時
回線が確立したらSA確立動作を行う
SA確率までリトライする
VPNピア 210.158.xxx.17
Phase2ポリシー 1
優先度 64
宛先指定 全て(ホスト1)
送信元指定 全て(ホスト1)
IPsec処理タイプ IPsec処理しないで中継
【送信】 送信ボタンを押します
インフォメーション VPNログの表示 今後VPNログに SA 確立のイベントを 【残す】 残すボタンを押します
装置の再起動 装置を再起動する 【送信】
ファームウェアV02.01以降からこの設定を加えることで、インタフェースUP時にSAが確立するまで繰返し確立を試みます。これによりインタフェースUP時には常にSAが確立されます。
この機能を利用して、拠点側に固定のアドレスが無くても、データの発生契機や方向に関わらずVPN通信を自動的に再開できます。

設定を有効にするために、装置の再起動を行います。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センタ
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz
Router(config-if pppoe 1)# pppoe type lan ※1
Router(config-if pppoe 1)# ip address 210.158.xxx.17 ※2
!
!
! NAT+の設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 99 interface
Router(config-if pppoe 1)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 99 permit 192.168.1.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption 3des
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# peer-identity host remote
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-3des esp-sha-hmac
!
!
! VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# crypto map kyoten 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host remote
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# no set pfs
Router(config-crypto-map)# set security-association lifetime seconds 600
Router(config-crypto-map)# exit
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map kyoten
Router(config-if pppoe 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存
!
Router# save SADE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
※1 OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、"pppoe type lan"と設定します。

※2 OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、指定されたIPアドレスに +1 したアドレスを設定します。
例えば、210.169.0.48/29 を割り当てられた場合は、"210.169.0.49"を設定します。
また、割り当てられた複数アドレスを、PPPoE のインターフェースでしか使用しない場合は、網と FITELnet-F100 との間で輻輳を防止するために、未使用のアドレスはフィルタリングしておいて下さい。
前出の例の場合ですと、
Router(config)# access-list 100 permit ip any 210.169.0.49 0.0.0.0
Router(config)# access-list 100 deny ip any 210.169.0.48 0.0.0.7
Router(config-if pppoe 1)# ip access-group 100 in
のように設定します。
コマンド設定の例
(#の行はコメントです。実際に入力する必要はありません。)
拠点
#
#EWANをPPPoEを使用する
#
wan type=pppoe
#
#フレッツADSLに接続するためのIDとパスワード
#固定IPアドレスのうち,一番若い数字をルータアドレスとして設定
#(ファームウェアV01.02以前では“if=pppoe1”は不要)
#
pppoe add name=FLETS if=pppoe1 type=host\
 id=abc345@xxx.xxx.ne.jp password=zzzyyyxxx
#
#LAN側IPアドレスの設定
#
interface lan addr=192.168.2.254,255.255.255.0
#
#ルート情報の設定
#
ipripstatic delete default
ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=pppoe1
#
#NATプラスを使用する
#(ファームウェアV01.02以前では“pppoe1”は不要)
#
nat pppoe1 natp
#
#VPN機能を使用する
#
vpn on
vpnopt vpnlog=on
#
#PhaseIポリシーの設定(Pre-shared key方式)
#
vpnikepolicy add id=1 method=prekey encr=3des group=2 hash=sha
#
#VPNピアの設定
#
vpnpeer add addr=210.158.xxx.17 myname=remote\
 idtype-pre=userfqdn key=a,secret-vpn nat=off ikepolicy=1
#
#PhaseIIポリシーの設定
#(デフォルトでライフタイムは600秒)
#
vpnpolicy add id=1 encr=3des auth=hmac-sha pfs=no sec=600
#
#VPN対象パケット(VPNセレクタ)の設定
#
vpnselector add id=1\
 dst=192.168.1.0,255.255.255.0 src=192.168.2.0,255.255.255.0\
 type=ipsec peeraddr=210.158.xxx.17 policy=1
vpnselector add id=64 dst=all src=all type=bypass
#
#設定を保存
#
exit
Configuration modified. save ok?(y/n):y
please reset#reset
Do you want to continue(y/n)?:y

(ファームウェアV02.01以降から)

「VPN対象パケット(VPNセレクタ)の設定」で,以下の設定(ifupnego=on retrynego=on negotype=initoff,lifetime)を加えることで,インタフェースUP時にSAが確立するまで繰り返し確立を試みます。これによりインターフェースUP時には常にSAが確立されます。
この機能を利用して,拠点側に固定のアドレスがなくても,データの発生契機や方向に関わらずVPNの通信を自動的に再開できます。

vpnselector set id=1 dst=192.168.1.0,255.255.255.0\
 src=192.168.2.0,255.255.255.0 ifupnego=on retrynego=on\
 negotype=initoff,lifetime
