設定例
2.センタ（IP固定，アドレス8），拠点（IP固定，アドレス1）

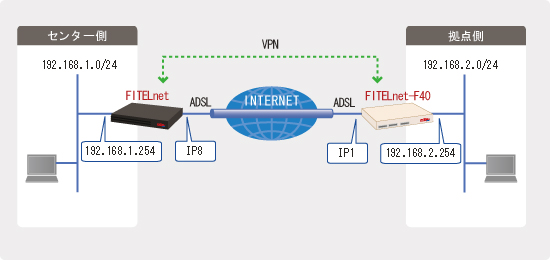

概要
補足・注意点
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
プロバイダより割り振られたアドレス（アドレスは一例です）
| センタ側 | 210.158.xxx.16/29 |
| 拠点側 | 211.168.xxx.49 |
WEB設定の例
センタ
| 設定画面 | 設定項目 | 設定値 | 備考 | |
|---|---|---|---|---|
| センタ（F100） | ||||
| インタフェース設定 | LAN側設定 | LAN側IPアドレス |
192.168.1.254 |
|
| サブネットマスク |
255.255.255.0 |
|||
| DHCPサーバ機能 | 使用しない | |||
| 【送信】 | 送信ボタンを押します | |||
| EWAN PPPoE接続 |
PPPoE1 名称 |
FLETS | わかりやすい名称 | |
| ユーザID |
abc012@***.***.ne.jp |
IDは一例です | ||
| パスワード | xxxyyyzzz | パスワードは一例です | ||
| 接続タイプ | ＬＡＮ型 | |||
| IPアドレス |
210.158.xxx.17 |
|||
| 【送信】 | 送信ボタンを押します | |||
| ルーティングプロトコルの設定 | スタティックルーティング | 通信先指定 | 0.0.0.0/0 | |
| 中継先指定 インタフェース指定 |
PPPOE1 | |||
| 【送信】 | 送信ボタンを押します | |||
| NAT機能 | PPPoE1 NAT+の登録 |
LAN上の端末指定 | 192.168.1.0/24 | NAT変換前のアドレス |
| 【送信】 | 送信ボタンを押します | |||
| VPNの設定 | VPN動作モード | ON | ||
| VPN通信動作中のイベントログ | 残す | |||
| 【送信】 | 送信ボタンを押します | |||
| VPNの設定 | VPN対象パケットの登録 | 優先度 | 1 | |
| 宛先指定 | IPアドレス指定 192.168.2.0/24 |
|||
| 送信元指定 | IPアドレス指定 192.168.1.0/24 |
|||
| プロトコル | IP | |||
| IPsec処理タイプ | IPsec処理して中継 | |||
| 【送信】 | ||||
| 優先度 | 64 | |||
| 宛先指定 | すべて | |||
| 送信元指定 | すべて | |||
| プロトコル | IP | |||
| IPsec処理タイプ | IPsec処理しないで中継 | |||
| 【送信】 | 送信ボタンを押します | |||
| 暗号化ポリシーの登録 | 名前 | P2-POLICY | ||
| 暗号アルゴリズム | 3DES | |||
| 認証アルゴリズム | HMAC-SHA | |||
| 【送信】 | 送信ボタンを押します | |||
| IKEポリシーの登録 | ID | 1 | ||
| IKEポリシー認証アルゴリズム | Pre-shared Key(拡張認証なし) | |||
| 暗号化アルゴリズム | 3des | |||
| Diffie-Hellman Group | 2 | |||
| ハッシュアルゴリズム | sha | |||
| FQDNタイプ | UserFQDN | |||
| 鍵データ | アスキー SECRET-VPN |
|||
| VPNピアのIPアドレス | 211.168.xxx.49 | |||
| 【送信】 | 送信ボタンを押します | |||
| MAPの登録 | MAP名 | kyoten | ||
| VPN対象パケット優先度 | 1 | |||
| VPNピアのIPアドレス | 211.168.xxx.49 | |||
| 暗号化ポリシー | P2-POLICY | |||
| IPsec PFS | off | |||
| IPsec SAの生存時間 | 600秒 | |||
| 【送信】 | 送信ボタンを押します | |||
| インタフェースのMAP登録 PPPoE1のMAP登録 |
MAP名 | kyoten | ||
| 【送信】 | 送信ボタンを押します | |||
| 装置の再起動 | 装置を再起動する | 【送信】 | ※ | |
※：設定を有効にするために、装置の再起動を行います。
WEB設定の例
| 設定画面 | 設定項目 | 設定値 | 備考 | |
|---|---|---|---|---|
| 拠点（F40） | ||||
| 簡単設定 | PPP over Ethernetの設定 | 1 名称 |
FLETS | わかりやすい名称 |
| ユーザID | abc345@***.***.ne.jp | IDは一例です | ||
| パスワード | zzzyyyxxx | パスワードは一例です | ||
| IPアドレス | 211.168.xxx.49 | |||
| 接続タイプ | 端末型 | |||
| デフォルトルート | ● | チェックを入れます | ||
| LAN側IPアドレス | IPアドレス | 192.168.2.254 | ||
| サブネットマスク | 255.255.255.0 | |||
| NAT動作モード | PPPoE1 | NAT+ | ||
| 【登録する】 | 登録ボタンを押します | |||
| 便利な設定 VPNの設定 |
VPN動作モード | ON | ||
| 【送信】 | 送信ボタンを押します | |||
| 便利な設定 VPNの設定 |
Phase1ポリシーの登録 | 1 | ||
| ポリシー識別子 | 1 | |||
| Phase1方式 | Pre-shared Key(拡張認証なし) | |||
| 暗号化アルゴリズム | 3des | |||
| Diffie-Hellmanで使用するOakley Group | group2 | |||
| ハッシュアルゴリズム | sha | |||
| 【送信】 | 送信ボタンを押します | |||
| Phase2ポリシーの登録 | 1 | |||
| ポリシー識別子 | 1 | |||
| SAライフタイム | 600 | |||
| 鍵データの再生成 | しない | |||
| 暗号化アルゴリズム | 3des | |||
| 認証アルゴリズム | hmac-sha | |||
| 【送信】 | 送信ボタンを押します | |||
| VPNピアの登録 | 1 | |||
| VPNピア識別 相手IPアドレス指定 |
210.158.xxx.17 | |||
| FQDNタイプ | UserFQDN | |||
| 鍵データ | 文字列 secret-vpn |
|||
| NAT動作モード | off | |||
| Phase1ポリシー識別子 | 1 | |||
| 【送信】 | 送信ボタンを押します | |||
| VPN対象パケットの登録 | 優先度 | 1 | ||
| 宛先指定 | IPアドレス指定 192.168.1.0/24 |
|||
| 送信元指定 | IPアドレス指定 192.168.2.0/24 |
|||
| IPsec処理タイプ | IPsec処理して中継 | |||
| VPNピア | 210.158.xxx.17 | |||
| Phase2ポリシー | 1 | |||
| 優先度 | 64 | |||
| 宛先指定 | 全て(ホスト1) | |||
| 送信元指定 | 全て(ホスト1) | |||
| IPsec処理タイプ | IPsec処理しないで中継 | |||
| 【送信】 | 送信ボタンを押します | |||
| インフォメーション | VPNログの表示 | 今後VPNログに SA 確立のイベントを | 【残す】 | 残すボタンを押します |
| 装置の再起動 | 装置を再起動する | 【送信】 | ※ | |
※：設定を有効にするために、装置の再起動を行います。
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
センタ
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ! ! ! PPPoEの各種設定をします。 ! Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz Router(config-if pppoe 1)# pppoe type lan ※１ Router(config-if pppoe 1)# ip address 210.158.xxx.17 ※２ ! ! ! NAT+の設定をします。 ! Router(config-if pppoe 1)# ip nat inside source list 99 interface Router(config-if pppoe 1)# exit ! ! ! access-list に、変換前アドレス（LAN側アドレス）を登録します。 ! Router(config)# access-list 99 permit 192.168.1.0 0.0.0.255 ! ! ! デフォルトルートをPPPoE1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! VPN機能を有効にします。 ! Router(config)# vpn enable ! ! ! VPN通信動作中の詳細なログを残す設定にします。 ! Router(config)# vpnlog enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption 3des Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# peer-identity address 211.168.xxx.49 Router(config-isakmp)# idtype-pre userfqdn Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-3des esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 Router(config)# ipsec access-list 64 bypass ip any any Router(config)# crypto map kyoten 1 Router(config-crypto-map)# match address 1 Router(config-crypto-map)# set peer address 211.168.xxx.49 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# no set pfs Router(config-crypto-map)# set security-association lifetime seconds 600 Router(config-crypto-map)# exit Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map kyoten Router(config-if pppoe 1)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! !設定を保存 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
| ※１ | ： | OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、"pppoe type lan"と設定します。 |
| ※２ | ： | OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、指定されたIPアドレスに +1 したアドレスを設定します。 例えば、210.169.0.48/29 を割り当てられた場合は、"210.169.0.49"を設定します。また、割り当てられた複数アドレスを、PPPoE のインターフェースでしか使用しない場合は、網と FITELnet-F100 との間で輻輳を防止するために、未使用のアドレスはフィルタリングしておいて下さい。 前出の例の場合ですと、
|
コマンド設定の例
（#の行はコメントです。実際に入力する必要はありません。）
拠点
# #EWANをPPPoEを使用する # wan type=pppoe # #フレッツADSLに接続するためのIDとパスワード #固定IPアドレスのうち，一番若い数字をルータアドレスとして設定 #（ファームウェアV01.02以前では“if=pppoe1”は不要） # pppoe add name=FLETS if=pppoe1 addr=211.168.xxx.49 type=host\ id=abc345@xxx.xxx.ne.jp password=zzzyyyxxx # #LAN側IPアドレスの設定 # interface lan addr=192.168.2.254,255.255.255.0 # #ルート情報の設定 # ipripstatic delete default ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=pppoe1 # #NATプラスを使用する #（ファームウェアV01.02以前では“pppoe1”は不要） # nat pppoe1 natp # #VPN機能を使用する # vpn on vpnopt vpnlog=on # #PhaseIポリシーの設定（Pre-shared key方式） # vpnikepolicy add id=1 method=prekey encr=3des group=2 hash=sha # #VPNピアの設定 # vpnpeer add addr=210.158.xxx.17\ idtype-pre=userfqdn key=a,secret-vpn nat=off ikepolicy=1 # #PhaseIIポリシーの設定 #（デフォルトでライフタイムは600秒） # vpnpolicy add id=1 encr=3des auth=hmac-sha pfs=no sec=600 # #VPN対象パケット（VPNセレクタ）の設定 # vpnselector add id=1\ dst=192.168.1.0,255.255.255.0 src=192.168.2.0,255.255.255.0\ type=ipsec peeraddr=210.158.xxx.17 policy=1 vpnselector add id=64 dst=all src=all type=bypass # #設定を保存 # exit Configuration modified. save ok?(y/n):y please reset#reset Do you want to continue(y/n)?:y
