設定例
5．EBGPを使用する
概要
補足・注意点
前提条件

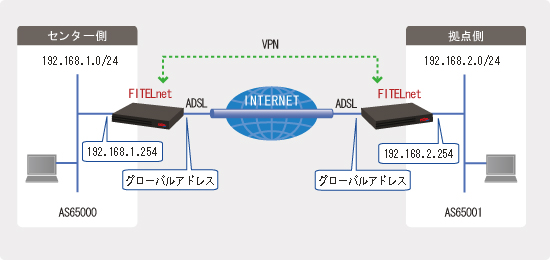

当設定例では、以下のアドレス・環境を前提に説明しています。
プロバイダより割り振られたアドレス（アドレスは一例です）
| センタ側 | 200.200.200.1 |
| 拠点側 | 210.210.210.100 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
センタ
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoEの各種設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# ip address 200.200.200.1 Router(config-if pppoe 1)# exit ! ! ! VPNピアへのホストルートをスタティックで登録します。 ! Router(config)# ip route 210.210.210.100 255.255.255.255 pppoe 1 ! ! ! BGPピアへのホストルートをスタティックで登録します。 ! Router(config)# ip route 192.168.2.254 255.255.255.255 pppoe 1 ! ! ! VPN機能を有効にします。 ! Router(config)# vpn enable ! ! ! VPN通信動作中の詳細なログを残す設定にします。 ! Router(config)# vpnlog enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# negotiation-mode main Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# peer-identity address 210.210.210.100 Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 10 ipsec ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 Router(config)# crypto map kyoten 1 Router(config-crypto-map)# match address 10 Router(config-crypto-map)# set peer address 210.210.210.100 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map kyoten Router(config-if pppoe 1)# exit ! ! ! BGPの設定を行います。 ! Router(config)#router bgp 65000 Router(config-bgp)#bgp router-id 192.168.1.254 Router(config-bgp)#neighbor 192.168.2.254 ebgp-multihop Router(config-bgp)#neighbor 192.168.2.254 remote-as 65001 Router(config-bgp)#neighbor 192.168.2.254 update-source lan 1 Router(config-bgp)#redistribute connected Router(config-bgp)#exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
拠点
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoEの各種設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account abc345@***.***.ne.jp zzzyyyxxx Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# ip address 210.210.210.100 Router(config-if pppoe 1)# exit ! ! ! VPNピアへのホストルートをスタティックで登録します。 ! Router(config)# ip route 200.200.200.1 255.255.255.255 pppoe 1 ! ! ! BGPピアへのホストルートをスタティックで登録します。 ! Router(config)# ip route 192.168.1.254 255.255.255.255 pppoe 1 ! ! ! VPN機能を有効にします。 ! Router(config)# vpn enable ! ! ! VPN通信動作中の詳細なログを残す設定にします。 ! Router(config)# vpnlog enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# negotiation-mode main Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# peer-identity address 200.200.200.1 Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 10 ipsec ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255 Router(config)# crypto map center 1 Router(config-crypto-map)# match address 10 Router(config-crypto-map)# set peer address 200.200.200.1 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map center Router(config-if pppoe 1)# exit ! ! ! BGPの設定を行います。 ! Router(config)#router bgp 65001 Router(config-bgp)#bgp router-id 192.168.2.254 Router(config-bgp)#neighbor 192.168.1.254 ebgp-multihop Router(config-bgp)#neighbor 192.168.1.254 remote-as 65000 Router(config-bgp)#neighbor 192.168.1.254 update-source lan 1 Router(config-bgp)#redistribute connected Router(config-bgp)#exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
