4.F100単体で冗長、メイン回線のみ暗号化
概要
  • F100単体で回線冗長を行い、メイン経路はインターネットへPPPoE(IPアドレス不定)接続、バックアップ経路は対向のF100へダイヤルアップ接続します。
  • 拠点側でのL3監視のほか2台のF100間でRIPも併用することで、拠点側F100だけでなくセンター側F100からも経路切り替えが可能です。
  • メイン回線復旧後の切り戻しもF100が自動的に行います。
  • RIPはVer.2を使用します。(F100初期値)
    F100は宛先を指定しない限りWAN(PPPoE)側への広告は行いません。
  • IPsecはアグレッシブモードのためセンター側契機のVPNは張れません。しかし、拠点側からのRIPやL3監視パケットをVPN内を通すことで結果としてSAは常時維持されます。
    (又は「set security-association always-up」コマンドを使用する方法もあります。)
    ※ バックアップ経路のダイヤルアップ接続はセンター側契機でも可能です
  • ISDN回線は、無通信状態が一定時間(60秒)続くと自動的に切断されます。
    (詳細は「calling idle-timeout」「called idle-timeout」コマンド参照)
補足・注意点
動作説明
前提条件

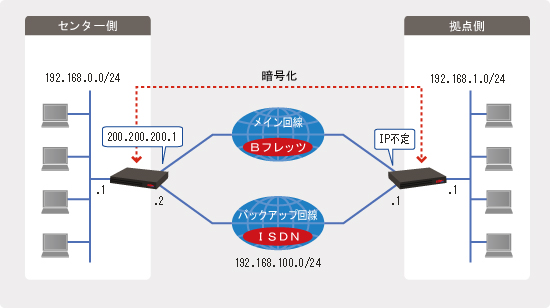

当設定例では、以下のアドレス・環境を前提に説明しています。
プロバイダより割り振られたアドレス(アドレスは一例です)
センタ側F100 200.200.200.1
拠点側F100 指定なし
設定環境
IPsecおよび冗長の対象とする中継パケット 192.168.0.0/24 ⇔ 192.168.1.0/24
IPsec Phase1ポリシー モード ・・・ Aggressiveモード
認証方式 ・・・ 事前共有鍵方式
暗号化方式 ・・・ AES 128
ハッシュ方式 ・・・ SHA
Diffie-Hellman ・・・ Group 2
IPsec Phase2ポリシー 暗号化方式 ・・・ AES 128
ハッシュ方式 ・・・ SHA
拠点側F100-ISDNインタフェースのIPアドレス 192.168.100.1
センター側F100-ISDNインタフェースのIPアドレス 192.168.100.2
L3監視パケット宛先 192.168.0.1
センター側ISDN番号 03-1234-5678
拠点側ISDN番号 03-9876-5432
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点側FITELnet-F100の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp PASSWORD
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map kyoten1
Router(config-if pppoe 1)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! ダイヤルアップ用の設定をします。
!
Router(config)# interface bri 1
!               ISDNの使用を宣言
Router(config-if bri 1)# exit
Router(config)# interface dialer 1
Router(config-if dialer 1)# dialer map ip broadcast 0312345678
!                           対向のIPアドレスに指定なし、発呼する電話番号
Router(config-if dialer 1)# dialer interface bri 1
!                           ダイヤルアップ接続にISDNを使用
Router(config-if dialer 1)# ip address 192.168.100.1 255.255.255.0
!                           IPアドレスの設定
Router(config-if dialer 1)# exit
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! RIPの宛先アドレスを設定します。
!
Router(config)# router rip
Router(config-rip)# neighbor 192.168.0.1 source-interface lan 1
!                   RIPを送信元IPアドレス192.168.1.1でセンター側F100へ送信
!                   (このパケットは暗号化され、IPsecSAを常時維持する機能もします)
Router(config-rip)# network pppoe 1
!                   インタフェースPPPoE1上でRIPを使用
Router(config-rip)# route 192.168.1.0 255.255.255.0
!                   RIPエントリをスタティックで登録
Router(config-rip)# unicastrip
!                   ユニキャストRIPを有効
Router(config-rip)# exit
!
!
! 暗号化を使用する設定します。
!
Router(config)# vpn enable ewan 1
Router(config)# vpnlog enable
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.0.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# my-identity F100kyoten
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 200.200.200.1
Router(config-isakmp)# exit
!
Router(config)# crypto map kyoten1 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer address 200.200.200.1
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
!  L3監視の設定を行ないます。
!
Router(config)# redundancy pathcheck-list 1
Router(config-red-pathcheck-list 1)# ip address 192.168.0.1
!                                    L3監視パケット(Ping)の送信先IPアドレス
Router(config-red-pathcheck-list 1)# route pppoe 1
!                                    L3監視パケットのNexthop
Router(config-red-pathcheck-list 1)# source-interface lan 1
!                                    この場合パケットの送信元IPアドレスは192.168.1.1となります
!                                    (このパケットは暗号化され、IPsecSAを常時維持する機能もします)
Router(config-red-pathcheck-list 1)# exit
!
!
!  冗長対象パケットの設定を行ないます。
!
Router(config)# redundancy pathfilter-list 1
Router(config-red-pathfilter-list 1)# destination 192.168.0.0 255.255.255.0
!                                     冗長の対象となるパケットの宛先
Router(config-red-pathfilter-list 1)# pathcheck-list 1
!                                     L3監視設定の対応付け
Router(config-red-pathfilter-list 1)# 1st pppoe 1
!                                     メイン経路のインタフェース
Router(config-red-pathfilter-list 1)# 2nd dialer 1
!                                     バックアップ経路のインタフェース
Router(config-red-pathfilter-list 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター側FITELnet-F100の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# crypto map kyoten1
Router(config-if pppoe 1)# ip address 200.200.200.1
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@yyyy.ne.jp PASSWORD
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255
!
!
! ダイヤルアップ用の設定をします。
!
Router(config)# interface bri 1
Router(config-if bri 1)# exit
!
Router(config)# interface dialer 1
Router(config-if dialer 1)# dialer map ip broadcast 0398765432
Router(config-if dialer 1)# dialer interface bri 1
Router(config-if dialer 1)# ip address 192.168.100.2 255.255.255.0
Router(config-if dialer 1)# exit
!
!
! ルートの設定をします。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
Router(config)# ip route 192.168.1.1 255.255.255.255 pppoe 1
Router(config)# ip route 192.168.1.0 255.255.255.0 192.168.100.1 150
!               拠点側ネットワークへの経路をISDN側に設定 (経路情報のディスタンス値(優先度)をRIPより低くします)
!
!
! RIPの設定をします。
!
Router(config)# router rip
Router(config-rip)# network pppoe 1
Router(config-rip)# unicastrip
!                   RIPは受信のみ
Router(config-rip)# exit
!
!
! 暗号化を使用する設定します。
!
Router(config)# vpn enable ewan 1
Router(config)# vpnlog enable
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity host F100kyoten
Router(config-isakmp)# exit
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map kyoten1 1
Router(config-crypto-map)#  match address 1
Router(config-crypto-map)#  set peer host F100kyoten
Router(config-crypto-map)#  set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
