設定例
3．FITELnet-F100でマルチルーティングを行う
概要
WAN側へ送信するパケットを指定することにより、ルートを複数指定することができます。
補足・注意点

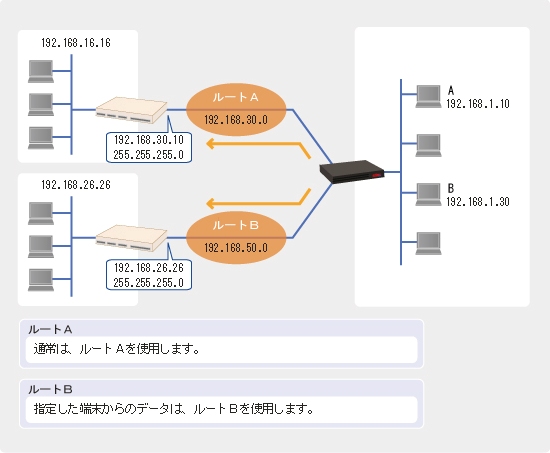

動作説明
| ルートA | 通常は、ルートAを使用します。 |
| ルートB | 指定した端末からのデータは、ルートBを使用します。 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
F100の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します（設定例１を参照）。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! EWAN1インタフェース設定モードに移行します。 ! Router(config)# interface ewan 1 Router(config-if ewan 1)# ! ! ! EWAN1の各種設定をします。 ! Router(config-if ewan 1)# ip address 192.168.30.1 255.255.255.0 Router(config-if ewan 1)# exit ! ! ! EWAN2インタフェース設定モードに移行します。 ! Router(config)# interface ewan 2 Router(config-if ewan 2)# ! ! ! EWAN2の各種設定をします。 ! Router(config-if ewan 2)# ip address 192.168.50.1 255.255.255.0 Router(config-if ewan 2)# exit ! ! ! デフォルトルートをルートAに設定します。 ! Router(config)# ip route 0.0.0.0 255.255.255.0 192.168.30.10 ! ! ! 端末B発のデータは、ルートBを通るように設定します。 ! Router(config)# multiroute static host 192.168.1.30 host 192.168.26.26 nexthop 192.168.50.10 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
マルチルーティング機能に関する注意点
- 通常回線へのルートがダウンしている状態（PPPoE1がdisconnect状態でデフォルトルートがダウンしているような状態）では、マルチルーティング経路も通信不能です。
- マルチルーティング先がDHCPclient形態、BRI形態では使用することができません。
- URL指定のマルチルーティングの場合、DNSへのスタティックルートが必要です。
- URL指定のマルチルーティングの場合、DNSキャッシュ機能をoffにすることはできません。
- 暗号化対象データをマルチルーティングする形態はサポートしていません。
- マルチルーティング対象データをL3監視機能を使ってバックアップする形態はサポートしていません。
