設定例
3. DHCPサーバ機能

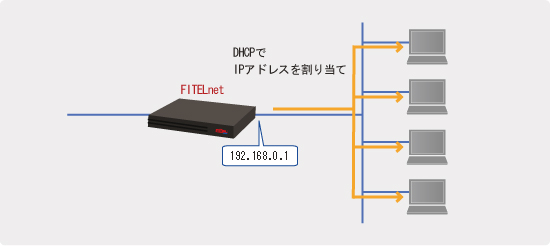

概要
補足・注意点
設定データの例
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレス | 192.168.0.1 | 設定例1を参照 |
| サブネットマスク | 255.255.255.0 | ||||
| DHCPサービス | 基本設定モード | service dhcp-server | DHCPサーバ機能を使用 | − | |
| DHCP配布情報 | DHCP設定モード | domain-name | ドメイン名 | xxxxxxx.co.jp | |
| dns-server | プライマリDNSサーバIPアドレス | 158.0.0.1 | |||
| セカンダリDNSサーバIPアドレス | 158.0.0.2 | ||||
| netbios-name-server | プライマリNetBIOSサーバIPアドレス | 192.168.0.254 | |||
| セカンダリNetBIOSサーバIPアドレス | 192.168.0.253 | ||||
| default-router | デフォルトルータのIPアドレス | 0.0.0.0 | ※１ | ||
| allocate-address | 配布IPアドレスと個数 | 192.168.0.2〜 128個 |
| ※１： | デフォルトルータのIPアドレスに 0.0.0.0 を指定した場合は、自身のLAN側のIPアドレスを通知します |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 *1 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! DHCPサーバ機能を利用する設定にします。 ! Router(config)# service dhcp-server ! ! ! DHCPサーバ設定モードに移行します。 ! Router(config)# ip dhcp pool lan1*2 ! Router(config-dhcp-pool)# ! ! ! DHCPで配布する情報を指定します。 ! Router(config-dhcp-pool)# domain-name xxxxxxx.co.jp Router(config-dhcp-pool)# dns-server 158.0.0.1 158.0.0.2 Router(config-dhcp-pool)# netbios-name-server 192.168.0.254 192.168.0.253 Router(config-dhcp-pool)# default-router 0.0.0.0 Router(config-dhcp-pool)# allocate-address 192.168.0.2 128 ! ! ! 基本設定モードに戻ります。 ! Router(config-dhcp-pool)# exit Router(config)# ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end Router# ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
| *1： | DHCPクライアント端末のOSによっては、以下のようにDHCP応答パケットのTTL値を変更しなければ、正しくアドレスを取得できない場合があることが確認されています。 Router(config)# interface lan 1 Router(config-if lan 1)# ip limited-broadcast ttl 64 Router(config-if lan 1)# exit ※本コマンドは、下記のファームウェアで対応しています。 FITELnet-F100 V02.08(00)以降 FITELnet-F1000 V02.08(00)以降 FITELnet-F80 V01.02(00)以降 |
| *2： | FITELnet F60/F200/F2000/F2200では、コマンド書式が変更になっており、下記の様なコマンドとなります。 Router(config)# ip dhcp pool lan 1 |
