設定例
6．EWAN 2 を DMZ として使用する
概要
補足・注意点
動作説明

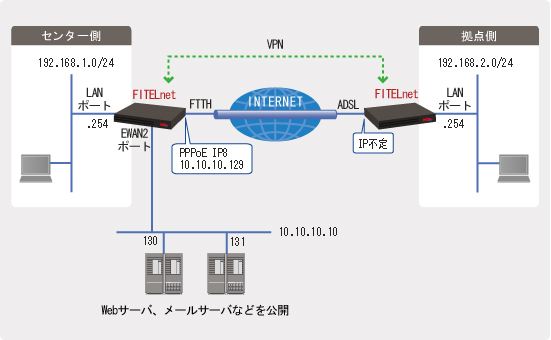

- EWAN 2 を DMZ として使用します。
- EWAN 2 に Web サーバやメールサーバを設置して、公開することができます。
- PPPoE で IP8 などの LAN 型の払い出しを受けている場合に限り、上記のような DMZ の構成を取ることができます。
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
センター側の F100
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! EWAN 2 インターフェースの設定をします。 ! Router(config)# interface ewan 2 Router(config-if ewan 2)# ip address 10.10.10.129 255.255.255.248 *1 Router(config-if ewan 2)# exit ! ! ! PPPoE インターフェースの設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ip address 10.10.10.129 *2 Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account abc012@furukawa.ne.jp def34 Router(config-if pppoe 1)# pppoe type lan *3 Router(config-if pppoe 1)# exit ! ! ! LAN インターフェースの設定をします。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! LAN インターフェースで DHCP サーバを動作させます。 ! Router(config)# service dhcp-server ! Router(config)# ip dhcp pool lan1 *5 Router(config-dhcp-pool)# default-router 0.0.0.0 *4 Router(config-dhcp-pool)# exit ! ! ! デフォルトルートを PPPoE 1 に向けます。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! EWAN 1 インターフェースのみで VPN を動作させます。 ! Router(config)# vpn enable ewan 1 ! ! ! VPN 通信の詳細なログを残すようにします。 ! Router(config)# vpnlog enable ! ! ! Phase 1 ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# peer-identity host kyoten1 Router(config-isakmp)# exit ! ! ! Phase 2 ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! ! ! VPN セレクタの設定を行ないます。 ! Router(config)# ipsec access-list 10 ipsec ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 ! Router(config)# crypto map kyoten 1 Router(config-crypto-map)# match address 10 Router(config-crypto-map)# set peer host kyoten1 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit ! ! ! crypto map とインターフェースの結び付けを行います。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map kyoten Router(config-if pppoe 1)# exit ! ! ! bypass の設定をして EWAN 2 のセグメントに対しては平文通信を許可しますが、 ! F100 に対するアクセスに関しては廃棄対象としておきます。 ! Router(config)# ipsec access-list 55 discard ip host 10.10.10.129 any Router(config)# ipsec access-list 60 bypass ip 10.10.10.128 0.0.0.7 any ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
| *1 | : | PPPoE で割り当てられるアドレスの内、１つを設定します。 例えば、10.10.10.128/29 を割り当てられた場合、10.10.10.129 〜 10.10.10.134 のどれか１つを EWAN 2 のアドレスとして設定し、残りのアドレスを Web サーバなどの端末に割り当てます。 なお、10.10.10.128 はネットワークアドレス、10.10.10.135 はブロードキャストアドレスとなりますので、使用不可です。 |
| *2 | : | EWAN 2 のアドレスと同じアドレスを、PPPoE にも設定しておきます。EWAN 2 と違うアドレスを設定することもできますが、その分、DMZ で端末に割り当て可能なアドレスが減ることになります。 |
| *3 | : | IP8 のような LAN 型の払い出しの場合、lan と設定する必要があります。 |
| *4 | : | 0.0.0.0 を指定した場合、自身の LAN 側の IP アドレスを通知します。 |
| *5 | : | FITELnet F200/F2000/F2200では、コマンド書式が変更になっており、下記の様なコマンドとなります。 Router(config)# ip dhcp pool lan 1 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
拠点側の F100
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN インターフェースの設定をします。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! LAN インターフェースで DHCP サーバを動作させます。 ! Router(config)# service dhcp-server ! Router(config)# ip dhcp pool lan1 Router(config-dhcp-pool)# default-router 0.0.0.0 Router(config-dhcp-pool)# exit ! ! ! PPPoE インターフェースの設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account ghi567@furukawa.ne.jp jkl89 Router(config-if pppoe 1)# exit ! ! ! デフォルトルートを PPPoE 1 に向けます。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! VPN を動作させます。 ! Router(config)# vpn enable ! ! ! VPN 通信の詳細なログを残すようにします。 ! Router(config)# vpnlog enable ! ! ! Phase 1 ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# my-identity kyoten1 Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# peer-identity address 10.10.10.129 Router(config-isakmp)# exit ! ! ! Phase 2 ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! ! ! VPN セレクタの設定を行ないます。 ! Router(config)# ipsec access-list 10 ipsec ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255 ! Router(config)# crypto map center 1 Router(config-crypto-map)# match address 10 Router(config-crypto-map)# set peer address 10.10.10.129 Router(config-crypto-map)# set security-association always-up Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit ! ! ! crypto map とインターフェースの結び付けを行います。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map center Router(config-if pppoe 1)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
