設定例
2.専用線をインターネットVPNでバックアップする(1)
概要
補足・注意点
動作説明

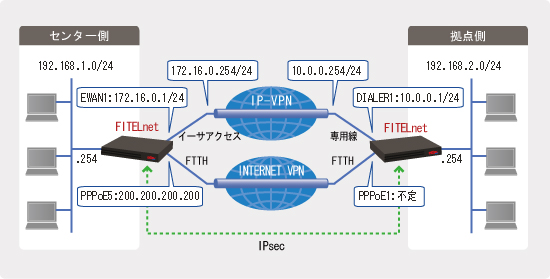

  • 専用線をインターネットVPNでバックアップする構成です。
  • 拠点は専用線で、また、センターはイーサアクセスでIP-VPNに接続しており、センターと拠点は、正常時はIP-VPNを使って平文で通信を行います。
  • センターと拠点からは、パックアップ側のFTTHを利用して直接インターネットにアクセスします。
  • メイン経路に障害が発生すると、自動的にバックアップ経路のインターネットVPNに切り替わります。
  • また、障害が復旧すれば、自動的にメイン経路に切り戻ります。
  • 拠点F100では、センターF100のEWAN1をL3監視することで、センター宛の通信の経路を切り替え/切り戻しします。
  • センターF100では、拠点宛の通信を、メイン経路が正常で拠点からのunicast ripを受けている間はIP-VPN側に、メイン経路に異常が発生してunicast ripが来なくなった時には、インターネットVPN側に転送するようにしています。
  • 専用線(64/128kbps)はBRIモジュールのバージョンが2.00以降かつF100のファームウェアのバージョンがV01.19(01)以降でサポートしています。
  • 128kbpsの回線でも、回線上は最大で90kbps程度のスループットとなります。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点側F100の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN1インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! 専用線の設定をします。
!
Router(config)# interface bri 1
Router(config-if bri 1)# leased-line 128
Router(config-if bri 1)# exit
!
Router(config)# interface dialer 1
Router(config-if dialer 1)# dialer interface bri 1
Router(config-if dialer 1)# ip address 10.0.0.1 255.255.255.0
Router(config-if dialer 1)# exit
!
!
! アクセスリストでNAT変換対象とするアドレス範囲を指定します。
!
Router(config)# access-list 1 permit 192.168.2.0 0.0.0.255
!
!
! アクセスリストでフィルタリングルールを指定します。
! センターと拠点間の通信については、スタティックで通すようにします。
! インターネットアクセスについてはステートフルインスペクションを適用します。
!
Router(config)# access-list 100 permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
Router(config)# access-list 110 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
Router(config)# access-list 150 dynamic permit ip any any
Router(config)# access-list 190 deny ip any any
!
!
! PPPoE1の各種設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map center
Router(config-if pppoe 1)# ip access-group 100 out
Router(config-if pppoe 1)# ip access-group 110 in
Router(config-if pppoe 1)# ip access-group 150 out
Router(config-if pppoe 1)# ip access-group 190 in
!                          アクセスリストのフィルタリングルールをPPPoE1に適用します。
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc456@***.***.ne.jp pass456
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# exit
!
!
! IPsec機能をEWAN1ポート(PPPoE1〜4)でのみ利用します。
!
Router(config)# vpn enable ewan 1
!
Router(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# my-identity id-kyoten1
Router(config-isakmp)# peer-identity address 200.200.200.200
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map center 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer address 200.200.200.200
Router(config-crypto-map)# set security-association always-up
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! L3監視の設定を行ないます。
!
Router(config)# redundancy pathcheck-list 1
Router(config-red-pathcheck-list 1)# ip address 172.16.0.1
Router(config-red-pathcheck-list 1)# route dialer 1
!                                    監視は常にDIALER1インターフェースから行います。
Router(config-red-pathcheck-list 1)# pathcheck-fail 2
!                                    障害発生後、30〜60秒でバックアップ側に
!                                    切り替えるようにします。
Router(config-red-pathcheck-list 1)# restcheck-success 3
!                                    障害復旧後、60〜90秒でメイン側に
!                                    切り戻すようにします。
Router(config-red-pathcheck-list 1)# exit
!
!
! 冗長対象パケットの設定を行ないます。
!
Router(config)# redundancy pathfilter-list 1
Router(config-red-pathfilter-list 1)# destination 192.168.1.0 255.255.255.0
!                                     バックアップ対象の宛先ネットワークを指定します。
Router(config-red-pathfilter-list 1)# pathcheck-list 1
!                                     上のL3監視の結果を受けて、
!                                     切り替え、切り戻しを行います。
Router(config-red-pathfilter-list 1)# 1st dialer 1
!                                     正常時はDIALER1から送信します。
Router(config-red-pathfilter-list 1)# 2nd pppoe 1
!                                     異常時はPPPoE1から送信します。
Router(config-red-pathfilter-list 1)# exit
!
Router(config)#redundancy pathfilter-list 2
Router(config-red-pathfilter-list 1)# destination 172.16.0.1 255.255.255.255
!                                     センターF100のEWAN1側アドレスも冗長対象と
!                                     することで、unicast ripの送信を拠点側の
!                                     切り替え、切り戻しに同期させるようにします。
Router(config-red-pathfilter-list 1)# pathcheck-list 1
Router(config-red-pathfilter-list 1)# 1st dialer 1
Router(config-red-pathfilter-list 1)# 2nd pppoe 1
Router(config-red-pathfilter-list 1)# exit
!
!
! センターF100のEWAN1側ネットワークへのルートを設定します。
! 冗長対象となるネットワークに対するルートは、冗長機能により自動的に登録されますので、
! スタティックでは設定してはいけません。
!
Router(config)# ip route 172.16.0.0 255.255.255.0 10.0.0.254
!
!
! インターネットアクセス用にデフォルトルートをPPPoE1に向けます。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! RIPの設定をします。
! 拠点側からのRIPにより、センター側のルートを制御します。
!
Router(config)# router rip
Router(config-rip)# neighbor 172.16.0.1
Router(config-rip)# network dialer 1
Router(config-rip)# passive-interface dialer 1
!                   multicastのripは出さなくなりますが、unicastのripは出します。
Router(config-rip)# route 192.168.2.0 255.255.255.0
Router(config-rip)# unicastrip
Router(config-rip)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター側F100の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN1インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! EWAN1インタフェースの設定を行います。
!
Router(config)# interface ewan 1
Router(config-if ewan 1)# 172.16.0.1 255.255.255.0
Router(config-if ewan 1)# exit
!
!
! アクセスリストでNAT変換対象とするアドレス範囲を指定します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! アクセスリストでフィルタリングルールを指定します。
!
Router(config)# access-list 100 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
Router(config)# access-list 110 permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
Router(config)# access-list 150 dynamic permit ip any any
Router(config)# access-list 190 deny ip any any
!
!
! PPPoE5の各種設定をします。
!
Router(config)# interface pppoe 5
Router(config-if pppoe 5)# crypto map kyoten
Router(config-if pppoe 5)# ip access-group 100 out
Router(config-if pppoe 5)# ip access-group 110 in
Router(config-if pppoe 5)# ip access-group 150 out
Router(config-if pppoe 5)# ip access-group 190 in
Router(config-if pppoe 5)# ip address 200.200.200.200
Router(config-if pppoe 5)# ip nat inside source list 1 interface
Router(config-if pppoe 5)# pppoe server FLETS
Router(config-if pppoe 5)# pppoe account abc123@***.***.ne.jp pass123
Router(config-if pppoe 5)# pppoe type host
Router(config-if pppoe 5)# exit
!
!
! IPsec機能をEWAN2ポート(PPPoE5)でのみ利用します。
!
Router(config)# vpn enable ewan 2
!
Router(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# peer-identity host id-kyoten1
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map kyoten 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host id-kyoten1
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! 拠点F100のDIALER1側ネットワークへのルートを設定します。
! 拠点側から来るL3監視の戻りのルート&unicast ripを登録するのに必要なルートとなります。
!
Router(config)# ip route 10.0.0.0 255.255.255.0 172.16.0.254
!
!
! 拠点側ネットワークへのルートをPPPoE5に向けます。
! 拠点側から来るunicasut rip(distance値120)より優先度を下げておきます。
!
Router(config)# ip route 192.168.2.0 255.255.255.0 pppoe 5 150
!
!
! インターネットアクセス用にデフォルトルートをPPPoE5に向けます。
! 拠点のpeer(PPPoE1)に対するルートもこれに包含されることになります。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 5
!
!
! RIPの設定をします。
!
Router(config)# router rip
Router(config-rip)# network ewan 1
Router(config-rip)# timers basic 30 60 20
!                   ホールド・タイムを60秒に設定して、センター側の切り替えも
!                   60秒以内に行うようにします。
Router(config-rip)# unicastrip
Router(config-rip)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
