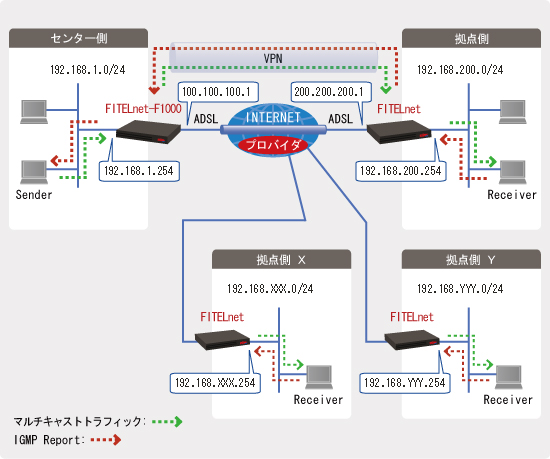

IPsec通信を利用してのマルチキャストルーティングを行なうための設定例について記載します。
設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
---|---|---|---|---|---|
LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレス | 192.168.1.254 | 設定例1を参照 |
サブネットマスク | 255.255.255.0 | ||||
PPPoEインタフェース | PPPoEインタフェース設定モード | pppoe server | 接続相手名称 | A-Provider | |
pppoe account | ユーザID | user@xxxx.ne.jp | |||
パスワード | secret | ||||
ip address | WAN側IPアドレス | 100.100.100.1 | |||
マルチキャストを使用する | 基本設定モード | ip multicast-routing proxy | マルチキャストルーティングを行う | ip multicast-routing proxy | |
IPsecIF1/LAN1インタフェース設定モード | ip igmp proxy | IPsecIF/LANインタフェースでマルチキャストルーティングを行う | ip igmp proxy | ||
IPsecIF1インタフェース設定モード | ip igmp proxy-group | acesss-list 20で設定した内容に従いLAN1へのIGMP Proxyを行なう | 20 upstream lan 1 | ||
IPsecIF1インタフェース設定モード | ip igmp source-interface | IGMPパケットソースアドレスとしてLAN1のアドレスを使用する | lan 1 | ||
VPN動作モード | 基本設定モード | vpn enable | VPNを使用するかどうか | enable | |
VPN通信動作中のログ | 基本設定モード | vpnlog enable | 詳細なログを残すかどうか | enable | |
Phase1ポリシーの設定 | 基本設定モード | crypto isakmp policy | IKEポリシー設定モードに移行する | ポリシー番号:1 | |
IKEポリシー設定モード | encryption | 暗号化アルゴリズム | aes 128 | ||
hash | ハッシュアルゴリズム | sha | |||
group | Diffie-Hellman Group | group 2 | |||
key | 鍵データ | secret-vpn(文字列) | |||
peer-identity address | VPNピアのIPアドレス | 200.200.200.1 | |||
Phase2ポリシーの設定 | 基本設定モード | ipsec transform-set | Phase2ポリシー名 | P2-POLICY | |
Phase2のポリシー | aes-128 / sha-hmac | ||||
VPNセレクタの設定 | 基本設定モード | ipsec access-list | VPNセレクタの登録 | 192.168.200.0 0.0.0.255 | |
crypto map | VPNセレクタ設定モードに移行する | セレクタ名称:map1 | |||
VPNセレクタ設定モード | match address | 適用するVPNアクセスリスト | 10 | ||
set peer address | VPNピアのIPアドレス | 200.200.200.1 | |||
IPsecIFインタフェース設定モード | crypto map | 適用インタフェース | map1 |
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。(実際は表示されない) Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定の設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret Router(config-if pppoe 1)# ip address 100.100.100.1 Router(config-if pppoe 1)# exit ! ! ! access-listを設定します。 ! Router(config)# access-list 20 permit 233.0.0.0 0.255.255.255 ! ! ! 対向ピアへのルートを設定します。 ! Router(config)# ip route 200.200.200.1 255.255.255.255 pppoe 1 ! ! ! マルチキャストの設定をします。 ! Router(config)# ip multicast-routing proxy Router(config)# interface ipsecif 1 Router(config-if ipsecif 1)# ip igmp proxy Router(config-if ipsecif 1)# ip igmp proxy-group 20 upstream lan 1 Router(config-if ipsecif 1)# ip igmp source-interface lan 1 Router(config-if ipsecif 1)# exit Router(config)# interface lan 1 Router(config-if lan 1)# ip igmp proxy Router(config-if lan 1)# exit ! ! ! VPN機能を有効にします。 ! Router(config)# vpn enable ! ! ! VPN通信動作中の詳細なログを残す設定にします。 ! Router(config)# vpnlog enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# peer-identity address 200.200.200.1 Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 10 ipsec ip any 192.168.200.0 0.0.0.255 ! Router(config)# crypto map map1 1 Router(config-crypto-map)# match address 10 Router(config-crypto-map)# set peer address 200.200.200.1 Router(config-crypto-map)# set security-association selector bypass mcast Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# sa-up route interface ipsecif 1 Router(config-crypto-map)# exit Router(config)# interface ipsecif 1 Router(config-if ipsecif 1)# crypto map map1 Router(config-if ipsecif 1)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
! ! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。(実際は表示されない) Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.200.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定の設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret Router(config-if pppoe 1)# ip address 200.200.200.1 Router(config-if pppoe 1)# exit ! ! ! access-listを設定します。 ! Router(config)# access-list 20 permit 233.0.0.0 0.255.255.255 ! ! ! ルートの設定をします。 ! Router(config)# ip route 192.168.1.0 255.255.255.0 connected ipsecif 1 Router(config)# ip route 100.100.100.1 255.255.255.255 pppoe 1 ! ! ! マルチキャストの設定をします。 ! Router(config)# ip multicast-routing proxy Router(config)# interface ipsecif 1 Router(config-if ipsecif 1)# ip igmp proxy Router(config-if ipsecif 1)# ip igmp source-interface lan 1 Router(config-if ipsecif 1)# exit Router(config)# interface lan 1 Router(config-if lan 1)# ip igmp proxy Router(config-if lan 1)# ip igmp proxy-group 20 upstream ipsecif 1 Router(config-if lan 1)# exit ! ! ! VPN機能を有効にします。 ! Router(config)# vpn enable ! ! ! VPN通信動作中の詳細なログを残す設定にします。 ! Router(config)# vpnlog enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# peer-identity address 100.100.100.1 Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 10 ipsec ip 192.168.200.0 0.0.0.255 any ! Router(config)# crypto map map1 1 Router(config-crypto-map)# match address 10 Router(config-crypto-map)# set peer address 100.100.100.1 Router(config-crypto-map)# set security-association always-up Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit Router(config)# interface ipsecif 1 Router(config-if ipsecif 1)# crypto map map1 Router(config-if ipsecif 1)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
