設定例
2.F1000を相手にIPsecインターフェースを利用する
動作説明
-

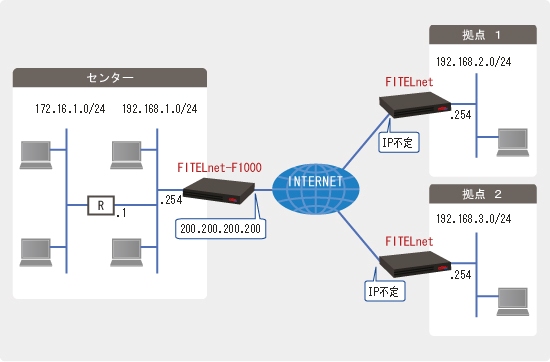

拠点側ではIPsecインターフェースを利用し、その対向となるセンター側では、従来のポリシーベースのIPsecを利用する構成です。
-
従来のポリシーベースの方式の場合は、ipsec access-listにマッチするかどうかで暗号化するかどうかを決めていましたが、IPsec SAをインターフェースとして扱うことにより、どの通信を暗号化の対象にするのかを、ルートの設定によって決めることができるようになります。
-
従来、上記のようなセンター側に複数のセグメントがあり、拠点側から直接インターネット抜けるような構成の場合、拠点側では複数のIPsec SAが必要でしたが、IPsecインターフェースを利用することで、1つのSAで可能となります。
-
IPsec SAのインターフェース化は、F100のV01.16のファームウェアからのサポートとなります。
-
IPsecインターフェースを利用する場合、スループットは最大50Mbpsとなります(V01.16のファームウェアの場合。V01.17(00)以降のファームウェアで高速化しており、従来方式と同等のスループットが得られるようになっています)。
-
IPsecインターフェースは、SAの有無にかかわらず、常にアップとなります。ただし、関連付けられているcrypto mapに、set security-association always-upの設定がある場合に限り、SAの有無に連動してアップ、ダウンします。IPsecインターフェースがダウンした場合、対象の通信は残りの有効なテーブルに従ってルーティングされることになりますので、ルートの設定によっては、平文で出て行くことになります。これを防止するには、ipsec access-listにdiscardの設定を入れておくか、nullインターフェースを利用します(V01.17(00)以降のファームウェアで利用可)。
-
同一のF100で、IPsecインターフェースと従来のポリシーベースの方式を併用することはできません。
-
この設定例のように、1台のF100がIPsecインターフェースを利用、対向のF100/F1000がポリシーベースの方式を利用という組み合わせは、双方のipsec access-listが一致していれば構成可能です。
-
IPsecインターフェースを利用する場合でも、暗号化対象となる通信がcrypto mapで関連付けられたipsec access-listにマッチしている必要があります(この例のように、対向のF100/F1000がポリシーベースの方式を利用しているような場合には、送信元を拠点側のネットワーク、宛先をanyのipsec access-listとすることで、センター側から拠点を区別できるようにしておきます)。
-
IPsecインターフェースを利用する場合、同じ内容のipsec access-listを複数書くことができます(送信元と宛先が同じだからといって、1つのipsec access-listを、複数のcrypto mapに結び付けることはできません)。
-
1つのIPsecインターフェースには、1つのcrypto mapしか関連付けることができません(同じ名称にして複数のcrypto mapを関連付けることもできません)。
-
IPsecインターフェースに関連付けられたipsec access-listの優先度は、1〜64の任意に設定することができます(優先度は意味を持ちません)。
-
平文の通信は、IPsecインターフェースに関連付けがないipsec access-listとのマッチングをチェックされます。従って、bypassの設定がないと、discardされることになります(こちらの場合は、1番から順番に見ていくことになるので、優先度は意味を持ちます)。
-
IPsecインターフェースで、QoS機能を利用することもできます。
-
IPsecインターフェースで、NAT機能(VPN-NAT機能)を利用したい場合は、従来と同じくcrypto isakmp policyで設定します。IPsecインターフェースで設定することはできません。
-
IPsecインターフェースを利用する場合、L3監視冗長やIPsec冗長・IPsec負荷分散機能と併用することはできません。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点1側F100の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。
Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN1インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1の各種設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc345@***.***.ne.jp pass345
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# exit
!
!
! access-list に、NAT変換対象とするアドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.2.0 0.0.0.255
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# my-identity id-kyoten1
Router(config-isakmp)# peer-identity address 200.200.200.200
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.2.0 0.0.0.255 any
! センター側では従来のポリシーベースのIPsecのため、
! 送信元を限定することでセンター側から拠点を区別できるようにしておきます。
Router(config)# ipsec access-list 2 discard ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
Router(config)# ipsec access-list 3 discard ip 192.168.2.0 0.0.0.255 172.16.1.0 0.0.0.255
! IPsecインターフェースがダウンしたときに、センター宛の通信が平文で
! そのまま出て行かないようにします(注1)。
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map center 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer address 200.200.200.200
Router(config-crypto-map)# set security-association always-up
! この設定がある場合に限り、SAの有無に応じて
! IPsecインターフェースがアップ、ダウンします。
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! IPsec1インタフェースの設定を行います。
!
Router(config)# interface ipsecif 1
Router(config-if ipsecif 1)# crypto map center
! IPsecインターフェースと、crypto mapの結び付けを行います。
! これでIPsecインターフェースが利用可能となります。
Router(config-if ipsecif 1)# exit
!
!
! ルート情報の設定によって、どの通信をIPsec対象とするか指定します。
!
Router(config)# ip route 192.168.1.0 255.255.255.0 connected ipsecif 1
Router(config)# ip route 172.16.1.0 255.255.255.0 connected ipsecif 1
! センター宛通信のNexthopとして、IPsecインターフェースを指定することで、
! 暗号化通信の対象とすることができます。
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving
Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
注1 :
|
V01.17(00)以降のファームウェアでは、ipsec access-listでdiscardを設定する替わりに、nullインターフェースを利用して、
-
ip route 192.168.1.0 255.255.255.0 connected null 0 150
-
ip route 172.16.1.0 255.255.255.0 connected null 0 150
とすることで、ルートの設定により廃棄することができるようになりました(最後の150はdistance値で、ipsecifに向けたルートより優先度が低くなりますので、ipsecifがダウンしたときに、こちらのルートが有効になって廃棄されます)。
|
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点2側F100の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。
Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN1インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.3.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1の各種設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc678@***.***.ne.jp pass678
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# exit
!
!
! access-list に、NAT変換対象とするアドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.3.0 0.0.0.255
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# my-identity id-kyoten2
Router(config-isakmp)# peer-identity address 200.200.200.200
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.3.0 0.0.0.255 any
Router(config)# ipsec access-list 2 discard ip 192.168.3.0 0.0.0.255 192.168.1.0 0.0.0.255
Router(config)# ipsec access-list 3 discard ip 192.168.3.0 0.0.0.255 172.16.1.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map center 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer address 200.200.200.200
Router(config-crypto-map)# set security-association always-up
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! IPsec1インタフェースの設定を行います。
!
Router(config)# interface ipsecif 1
Router(config-if ipsecif 1)# crypto map center
Router(config-if ipsecif 1)# exit
!
!
! ルート情報の設定によって、どの通信をIPsec対象とするか指定します。
!
Router(config)# ip route 192.168.1.0 255.255.255.0 connected ipsecif 1
Router(config)# ip route 172.16.1.0 255.255.255.0 connected ipsecif 1
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving
Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター側F1000の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。
Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN1インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1の各種設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp pass012
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# ip address 200.200.200.200
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# crypto map kyoten1
Router(config-if pppoe 1)# crypto map kyoten2
Router(config-if pppoe 1)# exit
!
!
! access-list に、NAT変換対象とするアドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! 拠点1用のPhase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# peer-identity host id-kyoten1
Router(config-isakmp)# exit
!
!
! 拠点2用のPhase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# peer-identity host id-kyoten2
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! ipsec access-listの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip any 192.168.2.0 0.0.0.255
Router(config)# ipsec access-list 2 ipsec ip any 192.168.3.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
!
! 拠点1用のcrypto mapの設定を行ないます。
!
Router(config)# crypto map kyoten1 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host id-kyoten1
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! 拠点2用のcrypto mapの設定を行ないます。
!
Router(config)# crypto map kyoten2 2
Router(config-crypto-map)# match address 2
Router(config-crypto-map)# set peer host id-kyoten2
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! ルートの設定をします。
!
Router(config)# ip route 172.16.1.0 255.255.255.0 192.168.1.1
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving
Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
