設定例
4．電子メールの送信（IPv4）
概要

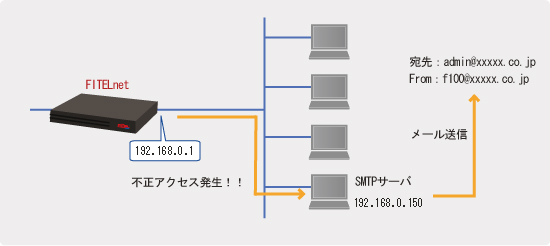

本装置に対して、TELNETやFTPでアクセスする際、パスワードを規定回数以上誤った場合、不正アクセスとみなし、指定した宛先に電子メールにて通知する機能です。
補足・注意点
設定データの例
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレス | 192.168.0.1 | 設定例1を参照 |
| サブネットマスク | 255.255.255.0 | ||||
| 電子メール送信の各種設定 | 基本設定モード | mail to | 電子メールの宛先メールアドレス | admin@xxxxx.co.jp | |
| mail from | メールの送信元アドレス | f100@xxxxx.co.jp | |||
| mail server | SMTPサーバのIPアドレス | 192.168.0.150 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します（設定例１を参照）。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! 電子メール送信の各種設定をします。 ! Router(config)# mail to admin@xxxxx.co.jp Router(config)# mail from f100@xxxxx.co.jp Router(config)# mail server 192.168.0.150 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
電子メールの書式
【不正アクセスの場合】
| Subject | ： | [RAAS] Illegal Connect Request on FITELnet-F100(装置のIPアドレス) |
| SysDescr | 装置名称 バージョン |
| IP Address | 装置のIPアドレス |
| Application | 不正アクセスを検知したアプリケーション |
| Sender | 不正アクセスを行なったホストのIPアドレス |
| Time | 不正アクセスを受けた時間 |
【冗長機能の到達不能／復旧の場合】
| Subject | ： | [RAAS] Pathcheck Error on FITELnet-F100(装置のIPアドレス) |
| SysDescr | 装置名称 バージョン |
| IP Address | 装置のIPアドレス |
| Destination Address | 到達不能／復旧を検知した相手アドレス |
| Rgrouping |
ルータグループ化機能を使用しているかどうか （enable：使用している、disable：使用していない） |
| Time | 到達不能／復旧を検知した時間 |
【時刻指定リセット機能の場合】
| Subject | ： | [RAAS] Auto Reset on FITELnet-F100(装置のIPアドレス) |
| SIDE-A/SIDE-B |
SIDE-A.frm、SIDE-B.frmの情報
|
| SIDE-A/SIDE-B |
SIDE-A.cfg、SIDE-B.cfgの情報
|
| reset at | 次に起動する時間・適用ファームウェア・適用設定情報 |
【ISDN自動切断機能の場合】
| Subject | ： | [RAAS] Call Limitter Started on FITELnet-F100(装置のIPアドレス) |
| SysDescr | 装置名称 バージョン |
| IP Address | 装置のIPアドレス |
| Target Name | 自動切断した相手の名称 |
| Target ISDN Address | 自動切断した相手のISDN番号／サブアドレス |
| Limitter Mode | 自動切断の種類（時間（Continuance） or 回数（Calling count）） |
| Current | 現在の接続時間もしくは接続回数 |
| Status | 作動（bomberd） or 警告（Warning） |
| Time | 到達不能／復旧を検知した時間 |
なお、電子メールの差出人（From：）は、いずれのケースでも、"Router Auto Administration System<mail fromコマンドで指定した送信元メールアドレス>"となります。
