設定例
3．NATスタティックの設定
概要

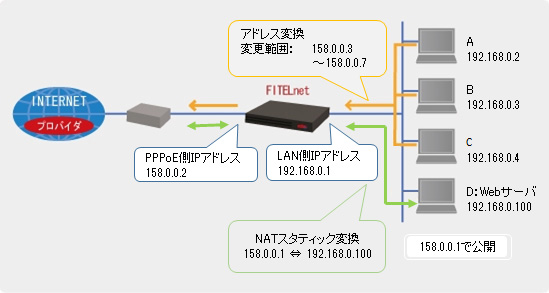

PPPoEでLAN型の払い出しを受けたアドレス158.0.0.0/29でNATを行い、LAN上のサーバを公開する例です。
この例ではLAN上にある192.168.0.100のサーバを、158.0.0.1として公開します。
また、LAN上のその他の端末は残りのアドレス158.0.0.3〜158.0.0.7にNATされてインターネットアクセスします。
この例ではLAN上にある192.168.0.100のサーバを、158.0.0.1として公開します。
また、LAN上のその他の端末は残りのアドレス158.0.0.3〜158.0.0.7にNATされてインターネットアクセスします。
補足・注意点
設定データの例
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレス | 192.168.0.1 | 設定例1を参照 |
| サブネットマスク | 255.255.255.0 | ||||
| PPPoEインタフェース | PPPoEインタフェース設定モード | pppoe server | 接続相手名称 | A-Provider | わかりやすい名称 |
| pppoe account | ユーザID | user@xxxx.ne.jp secret |
|||
| パスワード | secret | ||||
| pppoe type | LAN型 | lan | |||
| ip address | PPPoE側IPアドレス/サブネットマスク | 158.0.0.2 | |||
| NATを使用する | 基本設定モード | ip nat pool | 変換後のアドレス範囲（WAN側） | 158.0.0.3〜158.0.0.7 | |
| access-list | 変換前のアドレス範囲（LAN側） | 192.168.0.0 0.0.0.255 | |||
| PPPoEインタフェース設定モード | ip nat inside | NAT変換ルールの指定 | source | ||
| ip nat inside | NAT変換スタティック設定 | 192.168.0.100⇔158.0.0.1 | 双方向の登録が必要 |
設定上の注意
PPPoEに割り当てるIPアドレス／NAT変換スタティックの変換後アドレス／変換後のアドレス範囲の設定で、重複するアドレスがあってはいけません。
例：
PPPoEに割り当てるIPアドレス：158.0.0.2
NAT変換スタティックの変換後アドレス：192.168.0.100⇔158.0.0.1
変換後のアドレス範囲：158.0.0.1〜158.0.0.7
とした場合、158.0.0.1 および 158.0.0.2が重複しているのでNG。
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します（設定例１を参照）。 ! Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ! ! ! PPPoEの各種設定をします。 ! Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret Router(config-if pppoe 1)# pppoe type lan Router(config-if pppoe 1)# ip address 158.0.0.2 Router(config-if pppoe 1)# exit ! ! ! NATの設定をします。 ! Router(config)# ip nat pool pool1 158.0.0.3 158.0.0.7 Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255 Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ip nat inside source list 1 pool pool1 Router(config-if pppoe 1)# ip nat inside source static 192.168.0.100 158.0.0.1 Router(config-if pppoe 1)# ip nat inside destination static 158.0.0.1 192.168.0.100 Router(config-if pppoe 1)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
