設定例
6．OSPFを使用する

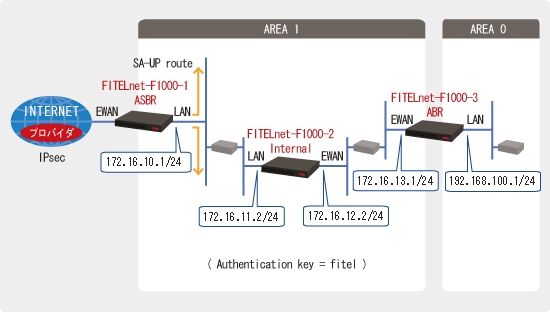

概要
補足・注意点
設定データの例
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレスサブネットマスク | 172.16.10.1 255.255.255.0 |
|
| ループバックインタフェースのIPアドレス | ループバックインタフェース設定モード | ip address | ループバックインタフェース側IPアドレス | 1.1.1.1 | |
| ASBRに関する設定 | OSPFサービス設定モード | network | インタフェースの属するエリアID |
1.1.1.1 0.0.0.0 area 1 |
|
| Internalに関する設定 | OSPFサービス設定モード | network | インタフェースの属するエリアID |
2.2.2.2 0.0.0.0 area 1 |
|
| ABRに関する設定 | OSPFサービス設定モード | network | インタフェースの属するエリアID |
3.3.3.3 0.0.0.0 area 0 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
F1000-1 ASBRの設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） ! Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# linkdown-detect on *1 Router(config-if lan 1)# ip address 172.16.10.1 255.255.255.0 Router(config-if lan 1)# ip ospf authentication-key fitel Router(config-if lan 1)# exit ! ! ! ループバックインタフェース設定モードに移行します。 ! Router(config)# interface loopback 1 Router(config-if loopback 1)# ip address 1.1.1.1 Router(config-if loopback 1)# exit ! ! ! OSPFの設定をします。 ! Router(config)# router ospf Router(config-ospf)# area 1 authentication Router(config-ospf)# network 1.1.1.1 0.0.0.0 area 1 Router(config-ospf)# network 172.16.10.0 0.0.0.255 area 1 Router(config-ospf)# redistribute local-prot1 ! ↑SA-UPルートを参照して下さい。 Router(config-ospf)# router-id 1.1.1.1 Router(config-ospf)# exit Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
F1000-2 Internalの設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） ! Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# linkdown-detect on *1 Router(config-if lan 1)# ip address 172.16.11.2 255.255.255.0 Router(config-if lan 1)# ip ospf authentication-key fitel Router(config-if lan 1)# exit ! ! ! EWAN1インタフェース設定モードに移行します。 ! Router(config)# interface ewan 1 Router(config-if ewan 1)# ip mtu 1500 *2 Router(config-if ewan 1)# ip address 172.16.12.2 255.255.255.0 Router(config-if ewan 1)# exit ! ! ! ループバックインタフェース設定モードに移行します。 ! Router(config)# interface loopback 1 Router(config-if loopback 1)# ip address 2.2.2.2 Router(config-if loopback 1)# exit ! ! ! OSPFの設定をします。 ! Router(config)# router ospf Router(config-ospf)# area 1 authentication Router(config-ospf)# network 2.2.2.2 0.0.0.0 area 1 Router(config-ospf)# network 172.16.11.0 0.0.0.255 area 1 Router(config-ospf)# network 172.16.12.0 0.0.0.255 area 1 Router(config-ospf)# router-id 2.2.2.2 Router(config-ospf)# exit Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
F1000-3 ABRの設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） ! Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# linkdown-detect on *1 Router(config-if lan 1)# ip address 192.168.100.1 255.255.255.0 Router(config-if lan 1)# ip ospf authentication-key fitel Router(config-if lan 1)# exit ! ! ! EWAN1インタフェース設定モードに移行します。 ! Router(config)# interface ewan 1 Router(config-if ewan 1)# ip mtu 1500 *2 Router(config-if ewan 1)# ip address 172.16.13.1 255.255.255.0 Router(config-if ewan 1)# exit ! ! ! ループバックインタフェース設定モードに移行します。 ! Router(config)# interface loopback 1 Router(config-if loopback 1)# ip address 3.3.3.3 Router(config-if loopback 1)# exit ! ! ! OSPFの設定をします。 ! Router(config)# router ospf Router(config-ospf)# area 1 authentication Router(config-ospf)# network 3.3.3.3 0.0.0.0 area 0 Router(config-ospf)# network 172.16.11.0 0.0.0.255 area 1 Router(config-ospf)# network 192.168.100.0 0.0.0.255 area 0 Router(config-ospf)# router-id 3.3.3.3 Router(config-ospf)# exit Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
| *1 | : |
LAN側ポートのリンクダウンを検出するため、linkdown-detect onの設定をしてください。 F60/F200/F2200ではlinkdown-detectコマンドが廃止されました。 このコマンド設定が無い状態でも、LAN側ポートのリンクダウンを検出してインタフェースをダウンする動作を行います |
| *2 | : |
EWANインタフェースのMTUを1500にしてください。 |
