設定例
7．ポリシールーティング
概要

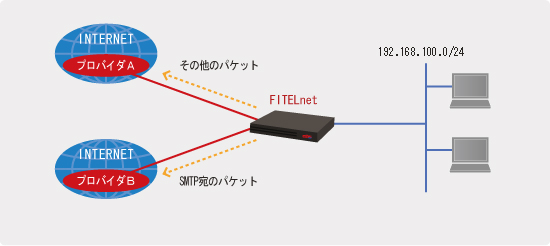

ポリシールーティングを使用して、パケットの種類により経路を指定します。
メールを取得する際はＢプロバイダを利用し、それ以外はAプロバイダを使用します。
補足・注意点
設定データの例
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 |
|---|---|---|---|---|
| クラスマップ名の設定 | 基本設定モード | class-map | クラスマップ名の指定 | MAIL-class |
| クラスマップ設定モード | match ip access-group | アクセスリスト番号の指定 | 100 | |
| アクションマップの設定 | 基本設定モード | action-map | アクションマップ名の指定 | MAIL-action |
| アクションマップ設定モード | set ip next-hop | 経路の指定 | pppoe 2 default |
|
| ポリシーマップの設定 | 基本設定モード | policy-map | ポリシーマップ名の指定 | MAIL-policy |
| ポリシーマップ設定モード | class | クラスマップとアクションマップの結び付け | class：MAIL-class | |
| action：MAIL-action | ||||
| ポリシーマップの適用 | LANインターフェース設定モード | service-policy input | ポリシーマップの適用 | MAIL-policy |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.100.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! アクセスリストでNAT対象とするアドレス範囲を指定します。 ! Router(config)# access-list 1 permit 192.168.100.0 0.0.0.255 ! ! ! PPPoEの各種設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ip nat inside source list 1 interface Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account user-A@xxxx.ne.jp secret-A Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# exit Router(config)# Router(config)# interface pppoe 2 Router(config-if pppoe 2)# ip nat inside source list 1 interface Router(config-if pppoe 2)# pppoe server B-Provider Router(config-if pppoe 2)# pppoe account user-B@xxxx.ne.jp secret-B Router(config-if pppoe 2)# pppoe type host Router(config-if pppoe 2)# exit ! ! ! デフォルトルートをPPPoE1に向けます。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! アクセスリストでポリシールーティングの対象とするパケットを指定します。 ! Router(config)# access-list 100 permit tcp any any eq smtp ! ! ! クラスマップでパケットの分類を行います。 ! Router(config)# class-map MAIL-class Router(config-class-map)# match ip access-group 100 Router(config-class-map)# exit Router(config)# ! ! ! アクションマップで next hop の指定を行います。 ! Router(config)# action-map MAIL-action Router(config-action-map)# set ip next-hop pppoe 2 Router(config-action-map)# set ip next-hop default ! pppoe 2 がダウンした場合には通常のルーティングテーブルに従うようにします。 Router(config-action-map)# exit Router(config)# ! ! ! ポリシーマップでクラスマップとアクションマップの結び付けを行うことにより、 ! 分類したパケットの next hop を指定します。 ! Router(config)# policy-map MAIL-policy Router(config-policy-map)# class MAIL-class action MAIL-action Router(config-policy-map)# exit Router(config)# ! ! ! ポリシーマップをインターフェースに適用します。 ! ポリシールーティングは入ってくるパケットに対して適用されますので、 ! 入力側のインターフェースで入ってくるパケットに対してポリシーマップを適用します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# service-policy input MAIL-policy Router(config-if lan 1)# exit ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
